ساعدوني في مشكله في الدائره

[farooq2015]

اخواني طبقت الدائره واشتغل الضوء الاحمر لاكن عندما اضغط على الريموت لايشتغل الضوء الاخضر مما يدل على انا مستقبل الاشعه تحت الحمراء لايتحسس او لايستقبل او هناك خلل اخر
ممكن تفيدوني
بمعلوماااااااااااااااااااااااااااااااااااااااااااا اااااات ناتجه عن تطبيق الدائره بشكل فعلي
رابط الدائره هنا

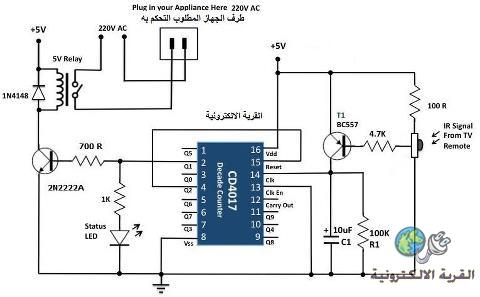

http://upload.qariya.info/up06/REMOT.jpg

Read more: http://www.qariya.com/vb/showthread....#ixzz2KedXatxD

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة farooq2015

اخواني طبقت الدائره واشتغل الضوء الاحمر لاكن عندما اضغط على الريموت لايشتغل الضوء الاخضر مما يدل على انا مستقبل الاشعه تحت الحمراء لايتحسس او لايستقبل او هناك خلل اخر
ممكن تفيدوني
بمعلوماااااااااااااااااااااااااااااااااااااااااااا اااااات ناتجه عن تطبيق الدائره بشكل فعلي
رابط الدائره هنا
http://upload.qariya.info/up06/REMOT.jpg

Read more: http://www.qariya.com/vb/showthread....#ixzz2KedXatxD

السلام عليكم اخي : لو دققنا بطريقة عمل الدائرة نجدها باختصار عبارة عداد حلقي (4017) مستخدم منه اخراجين فقط والثالث يذهب للتصفير ومن ميزة هذا العداد اعطاء الخرج وتبقى حالته الى حين دخول نبضة (كلوك ) ثانية على الدخل رقم 14 الذي اقصد توضيحه يبدأ من هنا : الريمونت كنترول يرسل نبضات متتالية عبر الدايود الضوئي ليتم استقبالها بخلية خاصة بتلك الاشعة عند هذه الحال يجب الوقوف عند هذا التسائل اذا كان ارسال الريمونت هو نبضات متتاليه وتدخل الى دائرة الاستلام والمطلوب من الدائرة اخذ نبضة واحدة فقط لحالة اخراج الطرف 3 وهو الخرج الاولQ0(اللون الاحمر) ونبضة ثانية لتحويل الخرج للطرف 2 وهو الخرج الثانيQ1 (اللون الاخضر) ولكن هذة النبضات سريعة ولايمكن التحكم بوضعها لذا تم معالجة الموقف بان تؤخذ حزمة كاملة من النبضات وتمثل ضغطة واحدة على الريمونت ويتم ترشيحها من خلال خزنها بالمكثف C1 لتكون نبضة واحدة بعدها ننتظر قليلا لكي تستهلك كل الشحنة على ذالك المكثف حتى نتمكن من الحصول الى نبضة سالبة لقاعدة الترانزستور لانه (pnp) يعطيها كلوك للعداد هنا يمكن ان تكون قد وضحت الفكرة والعيوب في الطريقة وياتي الجواب على سؤالكم اعلاه وهو يجب ان تكون المكثف C1 سليمة وخالية من التسريب والا يعمل الترانزستور باستمرار :ثانيا الالتزام بقيمة المكثف 100 مايكرو :ثالثا ترك فارق زمني بين ضغطة واخرى على ازرار الريمونت لكي يتسنى للمكثف التفريغ رابعا يجب التأكد من صلاحية الترانزستور : واخيرا تأكد من صلاحية الاي سي بادخال نبضات موجبة عن طريق الادخال بعد عزله من الدخل السابق لغرض الاختبار :: وبالموفقية ان شاء الله .(ملاحظة اصبح الشرح مطولا وليس مختصرا) تحياتي لك اخي.

[farooq2015]

انشاء الله ي اخواني تشتغل هذه الدائره
ممكن لو في دائره افضل تعطوني ايها
ولكم جزيل الشكر والتقدير

[emad1]

تفضل عملية ومجربة :

[farooq2015]

ياخواااااااااااااااااااني الدائره شغاله
المشكله مش عارف اركب الريلاه
5 الرجل
3 اعلى
2 اسفل
ايهما اربطهما مع دائرة الريموت
وايهما اوصلهما مع التيار المتردد 220 فولت

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة farooq2015

ياخواااااااااااااااااااني الدائره شغاله
المشكله مش عارف اركب الريلاه
5 الرجل
3 اعلى
2 اسفل
ايهما اربطهما مع دائرة الريموت
وايهما اوصلهما مع التيار المتردد 220 فولت

ياخسارة الكلام !!!!!!!!! طيب اخي العزيز قل هذا من الاول وستجد من يساعدك فيه الا تلاحظ ان عدم دقة وتحديد السؤال سوف تتعب المشارك ولم يستفد السائل ابدا .تحياتي

[farooq2015]

من المعلومات السابقه للمشاركيين استفدت ثم اشتغلت الدائره
لاكن بقية لدي مشكلة الريلاه بس

[farooq2015]

والعفو ولو اتبتكم معي
