سؤال فى الاشعه الحمراء والتحكم عن بعد

[mourad3d]

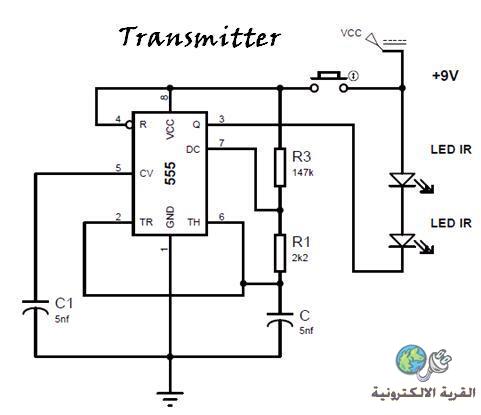

هذه الدائرة هى تعمل بتردد 40 كليو هرتز

http://upload.qariya.info/images/qar...36f3f5803b.jpg
سؤالى بالنسبه لدائرة الاستقبال كيف تحدد نفس التردد لاستقباله وما هى الدائرة المستخدمه لتحديد نفس التردد

كيفيه توفيق نفس التردد للدائرة كما تعلمت انى كل دائرة لها ظروف خاصة وتعمل وتشتغل حسب التوصيلات بين الدائرة نسبه خطاء فى التردد بينهم ازاى ممكن اعمل توفيق لنفس التردد فى الدائرتين ومعلوم انى ظروفهم ومختلفه مش عارف كلامى واضح ولا لأ بس اشرح بطريقة تانيه معروف انى لكل دائرة تفاوت بين المكونات وممكن تعمل دائرتين بنفس المكونات ولكنها لا تعطى نفس النتائج متفاوته بينهم
ازاى اقدر اوفق بين تردد المرسل مع تردد المستقبل

وكيفه تحديد قدرة والمسافة الدائرة فى الارسال والاستقبال

[نعيم البديري]

كما يبدو انها دائرة يسيطة للارسال تستخدم المتكاملة 555 وبدون مكبر ولكن لم نرى دائرة الاستلام المقابلة عموما جوابا لسؤالكم اخي حول مطابقة تردد المرسلة مع المستقبلة فيمكن من خلال بناء الدائرتين بصورة تقريبية بالتطابق ثم نغير فليلا بتردد الارسال بواسطة ربط مقاومة متغيرة قيمتها 50K مثلا على التوالي مع R3 وتغير قيمتها الى 120K لكي تكون قيمة المقاومة المسؤلة عن التردد من 120K الى 170K وبهذا نستطيع التلاعب في قيمة تردد الارسال زيادة ونقصان لمعالجة الانحراف في التصميم تخياتي .

[mtm4song]

المشاركة الأصلية كتبت بواسطة mourad3d

هذه الدائرة هى تعمل بتردد 40 كليو هرتز

http://upload.qariya.info/images/qar...36f3f5803b.jpg
سؤالى بالنسبه لدائرة الاستقبال كيف تحدد نفس التردد لاستقباله وما هى الدائرة المستخدمه لتحديد نفس التردد

كيفيه توفيق نفس التردد للدائرة كما تعلمت انى كل دائرة لها ظروف خاصة وتعمل وتشتغل حسب التوصيلات بين الدائرة نسبه خطاء فى التردد بينهم ازاى ممكن اعمل توفيق لنفس التردد فى الدائرتين ومعلوم انى ظروفهم ومختلفه مش عارف كلامى واضح ولا لأ بس اشرح بطريقة تانيه معروف انى لكل دائرة تفاوت بين المكونات وممكن تعمل دائرتين بنفس المكونات ولكنها لا تعطى نفس النتائج متفاوته بينهم
ازاى اقدر اوفق بين تردد المرسل مع تردد المستقبل

وكيفه تحديد قدرة والمسافة الدائرة فى الارسال والاستقبال

الدايرة دي ها تتحكم في اية او ها استقبلها ازاي

[ayam]

حياكم الله
هده دائرة ارسال اشعة دون الحمراء و استعمال التردد 40 كيلو هرتز هو لغرض حمل الاشعة الناتجة الى مسافة اطول 3 متر تقريبا
واستلامها عادة بواسطة حساس ضوئي .
في الريموت المرسل يتم تشفير الاربعين كيلوهرتز بشكل نبضات بانماط مختلفة كل نمط يعني مهمة معينة وبالتالى الدايود المشع يعمل بشكل نمطى ,
في الجانب الاخر حساس ضوئى يستلم الاشعاع بشكل نمطى و يحولها الى تيار
بواسطة ترانسيستور الى ديكودر او محلل الشفرة .

[mourad3d]

المشاركة الأصلية كتبت بواسطة ayam

حياكم الله
هده دائرة ارسال اشعة دون الحمراء و استعمال التردد 40 كيلو هرتز هو لغرض حمل الاشعة الناتجة الى مسافة اطول 3 متر تقريبا
واستلامها عادة بواسطة حساس ضوئي .
في الريموت المرسل يتم تشفير الاربعين كيلوهرتز بشكل نبضات بانماط مختلفة كل نمط يعني مهمة معينة وبالتالى الدايود المشع يعمل بشكل نمطى ,
في الجانب الاخر حساس ضوئى يستلم الاشعاع بشكل نمطى و يحولها الى تيار
بواسطة ترانسيستور الى ديكودر او محلل الشفرة .

تمام مضبوط الله ينور عليك
لكن تقبلنى مشاكل ازاى استقبال نفس التردد على المستقبل
وما هى الدائرة المستخدمه لتحديد نفس التردد

[ماجد عباس محمد]

المستقبل هو الوحدات المستخدمة فى كافة الأجهزة مثل TSOP17xx و غيرها و هى مضبوطة سلفا على تردد محدد ولها 3 طرف +/- 5 فولت و خرج
انزل الداتا شيت لها لتعرف المزيد
