دارة الكترونية للنقاش ( 16 )

[فكروعلم]

السلام عليكم أيها الأخوة

الدارة 16 من سلسلة دارة الكترونية للنقاش والتحليل لمعرفة وظيفتها وطريقة عملها
الدارة بسيطة وسهلة كتير

[seakrokram]

السلام عليكم ورحمه الله وبركاته
استاذي الحبيب ان الدائرة اليوم حسب ما اراها هي دائرة فلاشر قدرة عاليه كان تستخدم للتنبيه على الطرقات عند المخاطر

[فكروعلم]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
استاذي الحبيب ان الدائرة اليوم حسب ما اراها هي دائرة فلاشر قدرة عاليه كان تستخدم للتنبيه على الطرقات عند المخاطر

السلام عليكم

أخي الغالي حاول مراجعة الدارة مرة أخرى

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم أيها الأخوة

الدارة 16 من سلسلة دارة الكترونية للنقاش والتحليل لمعرفة وظيفتها وطريقة عملها
الدارة بسيطة وسهلة كتير

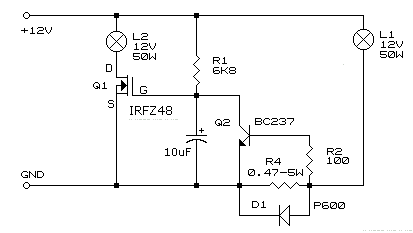

اخي الغالي (فكر وعلم ) من اين اتيت بهذه الدائرة فعلى الرغم من بساطتها لكن التفكير بتطبيقاتها او وظيفتها امر ليس بسيطا (ربما في شيء وقد ذهب عن بالي ) عموما ساشرح قليلا مافهمته عن تركيب الدائرة ثم نحاول التحليل لاحقا لدينا هنا مصباحين في الدائرة كل منهما 50 واط يعملان على جهد 12 فولت نلاحظ ان L1 اذا كان في تمام الصحة والعافية والمصدر موجود 12V سوف يعمل على هذا الربط مهما كانت الظروف ولكن L2 سوف ينظر لاخيه L1 اذا كان في العمل فلايعمل لان الترانزستور الموسفيت ستحصل بوابته على توصيلها السالب من خلال اشتغال Q2 الذي هو الاخر يعتمد في انحياز قاعدته الموجب عبر المصباح L1 والمحدد بجهد 0.7V باستخدام الدايود D1 والمقاومة الحرارية R4 لتحديد التيار للقاعدة على التوازي وهنا نستطيع القول ان لم يكن L1 في العمل فسوف يعمل L2 هذا ما تم التوصل اليه من النظرة الاولى للدائرة بمن تستخدم وماهي وظيفتها وهل هناك اجزاء ملحقة بها وهل يمكن استبدال المصباحين باحمال من نوع آخر هذه التساؤلات سيأتي من يقوم بتبسيطها لنقترب من الحقيقة احس هذه المرة انني لن اكون كبش فداء في بداية الامر بل سأقود النقاش الى من يقع عليه الاختيار وسأكون في الوقت المناسب من تقديم التضحية ولو اني لمحت عنها في مشاركتي اعلاه ..تحياتي احبائي والى اللقاء القريب .

[ibn al islam]

السلام عليكم


واضح ان المصباحان l1 و l2 يشتغلان بالتناوب مرة l1 ومرة l1+l2

عند التيار الموجب يشتغل المصباح l1



عند التيار السالب يشتغل l1 و l2




لو احترق احد المصباحان سبقى الاخر يشتغل حسب اتجاه التيار

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ibn al islam

السلام عليكم


واضح ان المصباحان l1 و l2 يشتغلان بالتناوب مرة l1 ومرة l1+l2

عند التيار الموجب يشتغل المصباح l1



عند التيار السالب يشتغل l1 و l2




لو احترق احد المصباحان سبقى الاخر يشتغل حسب اتجاه التيار

السلام عليك اخي العزيز عبد السلام : تم تحديد اتجاه المصدر كما هو واضح بالمخطط ولم يتم استخدام عكس الاتجاه الى هنا اتفق معك بنصف الاجابة راجع الدائرة مرة اخرى تحياتي الحارة .

[ibn al islam]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليك اخي العزيز عبد السلام : تم تحديد اتجاه المصدر كما هو واضح بالمخطط ولم يتم استخدام عكس الاتجاه الى هنا اتفق معك بنصف الاجابة راجع الدائرة مرة اخرى تحياتي الحارة .

السلام عليكم

اخى نعيم هل تقصد ان جهد التغذية هو جهد مستمر

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ibn al islam

السلام عليكم

اخى نعيم هل تقصد ان جهد التغذية هو جهد مستمر

طبعا اخي العزيز وهذا شيء مؤكد : اولا لاحظ وجود (+12V) ثانيا والاهم كيف تعمل الدائرة الالكترونية على جهد متناوب بدون موحدات ؟ وكنت اقصد لاتعتمد على عكس اتجاه المصدر المستمر
