دارة الكترونية للنقاش ( 17 )

[فكروعلم]

السلام عليكم

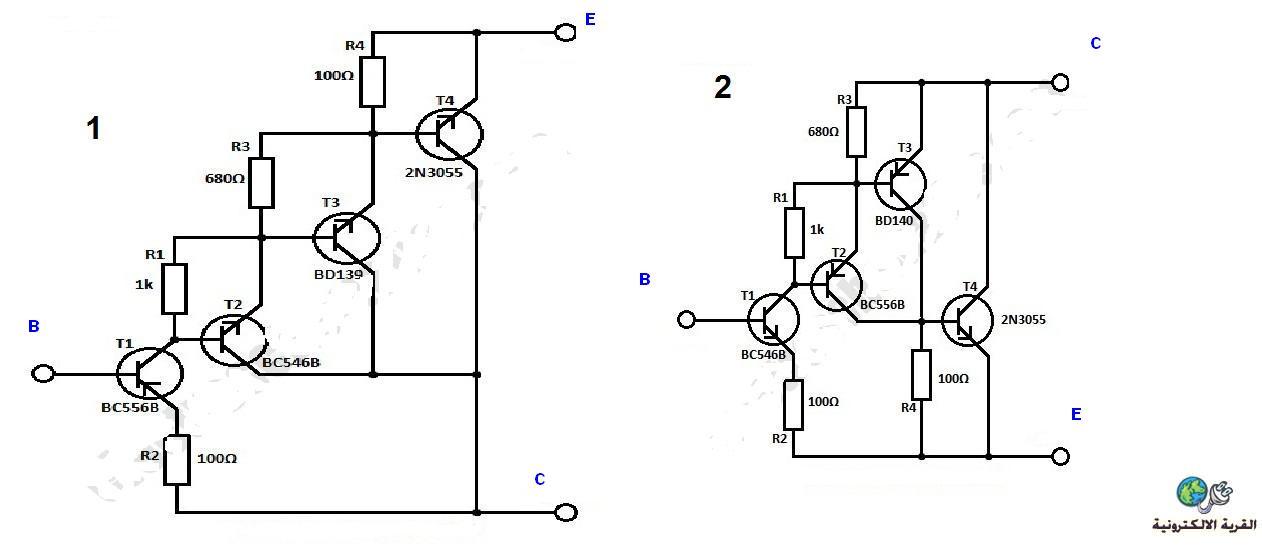

الدارة 17 من سلسلة دارة الكترونية للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها
هذه الدارة بقدر ماهي سهلة قد تكون في البداية صعبة

[olmacall]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم

الدارة 17 من سلسلة دارة الكترونية للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها
هذه الدارة بقدر ماهي سهلة قد تكون في البداية صعبة

هل هي مراحل تضخيم ما ؟ كأن تكون مفتاح يعمل باللمس ؟

[فكروعلم]

المشاركة الأصلية كتبت بواسطة olmacall

هل هي مراحل تضخيم ما ؟ كأن تكون مفتاح يعمل باللمس ؟

أخي olmacall
حاول تحليل الدارة أكثر للوصول إلى عملها

[yasser55]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم

الدارة 17 من سلسلة دارة الكترونية للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها
هذه الدارة بقدر ماهي سهلة قد تكون في البداية صعبة

السلام عليكم استازنا القدير والاخوه الاعزاء

اعتقد مبدئيا ان لدينا دائرتين عند نهايتى خرجهما يوجد ترانزستور القدره 2N3055 -NPN ونعلم ان معامل تكبير التيار بيتا B لترانزستورات القدره صغير وهنا نحتاج لحلول خاصتا ان بعض الاحمال تحتاج لتيار كبير للتشغيل وطريقة التوصيل للترانزستورات هنا لزيادة التيار واعتقد مخططى الموضوع يوضحون ذالك فنجد فى المخطط //1// يظهر بوضوح حل مناسب عن طريق توصيل الترانزستورات بنظام دارلينجتون لزيادة التيار فى التكبير لاضعاف وهى طريقه مشهوره لتوصيل الترانزستورات كما ان هذه الطريقه لها معاوقه اكبر عند الدخل /ولن اخوض اكثر من ذالك الان ربما على مراجعة المخططين مرة اخرى وارى ماهو راى باقى الاخوه/تحياتى

[ibn al islam]

السلام عليكم

تبدو الدارة و كانها لتزويد الحمل بالتيار .كلما سحب الحمل تيار اكبر كلما اتجاهنا نحو

التانزيستور ذى القدرة العالية و العكس بالعكس

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة yasser55

السلام عليكم استازنا القدير والاخوه الاعزاء

اعتقد مبدئيا ان لدينا دائرتين عند نهايتى خرجهما يوجد ترانزستور القدره 2N3055 -NPN ونعلم ان معامل تكبير التيار بيتا B لترانزستورات القدره صغير وهنا نحتاج لحلول خاصتا ان بعض الاحمال تحتاج لتيار كبير للتشغيل وطريقة التوصيل للترانزستورات هنا لزيادة التيار واعتقد مخططى الموضوع يوضحون ذالك فنجد فى المخطط //1// يظهر بوضوح حل مناسب عن طريق توصيل الترانزستورات بنظام دارلينجتون لزيادة التيار فى التكبير لاضعاف وهى طريقه مشهوره لتوصيل الترانزستورات كما ان هذه الطريقه لها معاوقه اكبر عند الدخل /ولن اخوض اكثر من ذالك الان ربما على مراجعة المخططين مرة اخرى وارى ماهو راى باقى الاخوه/تحياتى

هذه الدائرة تستفاد منها كثيرا اخ ياسر وسبق ان كانت لك تجربة فيها ولكن بشكل آخر ساعطيك رأيا انظر لايوجد مصدر ولا حمل وكل من القطعتين بثلاث اطراف الا تتفق معي بان تكون كل من القطعتين 1 و 2 هما مكافئين لترانزستورين بميزات مختلفة ؟ مع ملاحظة قاعدة الاولى تكون من نوع N اي انحياز سالب تعمل والثانية رقم 2 بشكل عام NPN اي بقاعدة P وانحياز موجب يعمل تحياتي

[yasser55]

المشاركة الأصلية كتبت بواسطة نعيم البديري

هذه الدائرة تستفاد منها كثيرا اخ ياسر وسبق ان كانت لك تجربة فيها ولكن بشكل آخر ساعطيك رأيا انظر لايوجد مصدر ولا حمل وكل من القطعتين بثلاث اطراف الا تتفق معي بان تكون كل من القطعتين 1 و 2 هما مكافئين لترانزستورين بميزات مختلفة ؟ مع ملاحظة قاعدة الاولى تكون من نوع N اي انحياز سالب تعمل والثانية رقم 2 بشكل عام NPN اي بقاعدة P وانحياز موجب يعمل تحياتي

كلام سليم اخ نعيم اتفق تماما هذا واضح بالفعل فالدائرتين فى مجملهم يكونان ترانزستورين NPN بمميزات اكبر ولاكن اعتقد انها تختلف عن تجربتى السابقه هنا نظام الترانزستور تتابعى بنظام دارلينجتون اما طريقتى بتجربتى كانت بالتوازى الصريح مع ان الهدف الهدف بالنهايه هو الحصول على مميزات اكتر واعتقد لو نظرت للصوره المرفقه ستبين ذالك



هذه الصوره كانت جاهزه من الامس وكان فهمى يتفق مع ما ذكرت تماما
وسوف احلل عملهما بالتفصيل لاحقا فانا الان ذاهب الى العمل /تحياتى

[seakrokram]

السلام عليكم ورحمه الله وبركاته
بالنسبه للمخطط رقم 1
بمجرد توصيل اي مصدر DC الى الدائرة وتوصيل قاعدة T1 الى الارضي ينشاء فرق جهد بين الاميتر والقاعدة بقدار 0.7 فولت وهذا الجهد يودي الى تشغيل T2 وبالتالي بقيه الترانسسترات على ما اتذكر يسمى هذا بالانحياز الصفري
اما بالنسبه للمخطط رقم 2 نجهز الدائرة بمصدر سالب ونربط قاعدة T1الى الارضي وليس حهه السالب للمصدر وتعمل الدائرة كذلك بحدوث فرق جهد بين الاميتر والقاعدة ل T1 كذلك بمقدار - 0.7 فولت يسمى هذا بالتحييز الصفري
اعتقد ان الدائرتين تستعملان كمكبر ابتدائي لاشارات ضعيفه
حيث توضع الدائرة الاولى داخل تغليف معين كدائرة متكامله تمثل كانه ترانسستر واحد
