دارة الكترونية للنقاش ( 18 )

[فكروعلم]

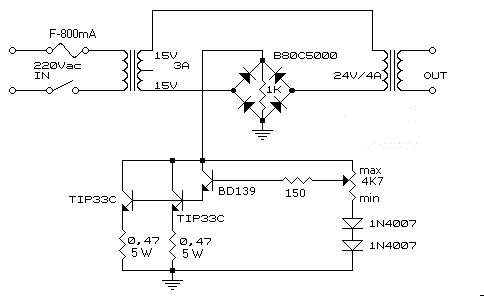

الدارة 18 من سلسلة دارة للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها هالدارة بدها شد عزم

[osama matar]

ليس هنالك خرج إلا بقصر المقاومة 1K وهذا ما تقوم به الترانزيستورات
حيث تتحكم المقاومة 4.7K بتيار القصر

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

الدارة 18 من سلسلة دارة للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها هالدارة بدها شد عزم

السلام عليكم :صباح الخير استاذ قكر وعلم على الرغم من بساطتها الا ان استخدامها مفيد جدا وعندما رايتها وجدت لها وظيفة ولكن لااعلم هل هي الوظيفة الاساسية ام البديل على كل حال لن اكون الكبش الاول في التضحية ولكن مادفعني لقول ذالك هو استخدامي لنفس المبدا في احد الاحتياجات طبعا مع اختلاف كبير في التصميم احييك استاذنا الغالي وانت تعلمنا هذه الاساليب الجميلة من توظيف العناصر الالكترونية في مهمة لم تكن تخلق ان تكون فيها لكنها جديرة بالقيام بهذه المهمة لن اتكلم اكثر فربما اكشف السر تحياتي لك ولهذا الابداع .

[newman2012]

السلام عليكم
اسمحوا لي بالتطفل يا اساتذة بمعلوماتي المتواضعة والشحيحة...
أظن الدائرة فكرتها هي فقط تعديل تردد تيار الدخل من المحول الأول ومن خلال الجسر هنا يكمن السر بوجود دائرة خارجية أخرى بترانزستورات ومقاومة متغيرة لتنفيذ تغيير التردد على خرج المحول رقم 2... فكرة تغيير التردد من 50 هيرتز إلى 60 هرتز او العكس.... والله اعلم

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة newman2012

السلام عليكم
اسمحوا لي بالتطفل يا اساتذة بمعلوماتي المتواضعة والشحيحة...
أظن الدائرة فكرتها هي فقط تعديل تردد تيار الدخل من المحول الأول ومن خلال الجسر هنا يكمن السر بوجود دائرة خارجية أخرى بترانزستورات ومقاومة متغيرة لتنفيذ تغيير التردد على خرج المحول رقم 2... فكرة تغيير التردد من 50 هيرتز إلى 60 هرتز او العكس.... والله اعلم

وعليكم السلام حبيبي نيو مان اولا لايوجد في العلم والتعلم تطفل ومرحبا بك بين زملائك في النقاش فنحن هنا كل منا يتعلم من الاخر وهكذا تتكون المعلومات والرابح هو الساعي بتحريك النقاش وانت ستكون من الرابحين ان شاء الله لاهديك هذه المعلومة حول مشاركتك الجميلة هذه التي اثارة في نفسي رغبة النقاش معك اخي العزيز فكرة تغيير تردد المصدر المتناوب لايمكن ان تكون بهذه البساطة لماذا لاننا لو اطلعنا على معنى التردد كيف هو 50 او 60 هيرتز لعرفنا الطريق الى كيف نزيد او نقلل من تردد المصدر وهذا طبعا لايتم الا بتغير سرعة حركة مولد المصدر اما اذا اردت تغيير تردد لمصدر معين فيجب عليك اولا الغاء هذا التردد وانشاؤه بالقيمة الجديدة التي تريد وهذا يعني تحويل المصدر الى مستمر تردد صفر ثم تقوم بتقطيعه الى 60 او 50 او 1000 هيرتز حسب الرغبة ونلاحظ في الدائرة التي نحن بصددها لاوجود لمذبذب ولا تقطيع ولا حساب قيمة للتردد (الا تلاحظ ان المناقشات تنفع ليس للمناقش فقط بل للمشاهد ايضا ) شكرا لك اخي العزيز .

[فايز ع]

السلام عليكم
الف شكر للأخ فكر وعلم فعلا اسم على مسمى طريقة طرح الموضوع مفيده وجميله نتمنى منك طرح موضوع هذه الدائرة للنقاش لنستفيد من خبرتكم وخبرة المشاركين حيث اطلعت على هذه الدائرة في هذا الموقع
http://www.electronics-lab.com/proje...022/index.html
ولكم منا الشكر سلفا

[yasser55]

المشاركة الأصلية كتبت بواسطة فكروعلم

الدارة 18 من سلسلة دارة للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها هالدارة بدها شد عزم

السلام عليكم استاذنا الحبيب والاخوه الاحباب

اليكم تحليلى المبدئى

دائره جيده جدا وزات فائده عمليه واعتقد انها دائرة تحكم بالتيار فى مرور الجهد للمحول الثانى اى يمكن من خلالها ضبط الجهد من صفر 0 الى 220 فولت AC عند المحول الثانى وذالك بالتحكم فى تقليل الفجوه الموجوده بسبب قنطرة التوحيد اى انه بوجود القنطره فقط لن يعمل المحول الثانى لاعتماده فى العمل على التيار المتردد والقنطره لا تسمح بذالك اذ تحول القنطره الجهد لتيار مستمر ولكى يعمل المحول الثانى لابد من قصر بين سالب وموجب القنطره وهنا ياتى دور الترانزستورات
فعند وصول تيار مناسب الى قاعدة الترانزستور الاول بعد التنظيم عن طريق المقاومه المتغيره 4Kوالمنظمين D1N4007 فيحدث تكبير للتيار باضعاف بالترانزستورات التاليه وهنا نتذكر الموضوع السابق لاستاذنا القدير وهو الترانزستورات المكافئه// ها هى تجربه عمليه على الفكره // وعندما ينحاز الترانزستور ستكون الوصله ما بين كوليكتور C الترانزستور والباعث E تقريبا شورت عندها سيمر الجهد المتغير من المحول الاول للمحول التالى وبضبط قيمة المقاومه المتغيره على تيار مناسب كل مره نحصل على جهد بالمحول الثانى حسب قيمة المقاومه الناتجه عن الضبط ب C +E الترانزستور

هذا ما اتوقعه للدائره وارجو التصحيح فى حالة الخطاء /تقبلو تحياتى

[فكروعلم]

المشاركة الأصلية كتبت بواسطة yasser55

السلام عليكم استاذنا الحبيب والاخوه الاحباب

اليكم تحليلى المبدئى

دائره جيده جدا وزات فائده عمليه واعتقد انها دائرة تحكم بالتيار فى مرور الجهد للمحول الثانى اى يمكن من خلالها ضبط الجهد من صفر 0 الى 220 فولت AC عند المحول الثانى وذالك بالتحكم فى تقليل الفجوه الموجوده بسبب قنطرة التوحيد اى انه بوجود القنطره فقط لن يعمل المحول الثانى لاعتماده فى العمل على التيار المتردد والقنطره لا تسمح بذالك اذ تحول القنطره الجهد لتيار مستمر ولكى يعمل المحول الثانى لابد من قصر بين سالب وموجب القنطره وهنا ياتى دور الترانزستورات
فعند وصول تيار مناسب الى قاعدة الترانزستور الاول بعد التنظيم عن طريق المقاومه المتغيره 4Kوالمنظمين D1N4007 فيحدث تكبير للتيار باضعاف بالترانزستورات التاليه وهنا نتذكر الموضوع السابق لاستاذنا القدير وهو الترانزستورات المكافئه// ها هى تجربه عمليه على الفكره // وعندما ينحاز الترانزستور ستكون الوصله ما بين كوليكتور C الترانزستور والباعث E تقريبا شورت عندها سيمر الجهد المتغير من المحول الاول للمحول التالى وبضبط قيمة المقاومه المتغيره على تيار مناسب كل مره نحصل على جهد بالمحول الثانى حسب قيمة المقاومه الناتجه عن الضبط ب C +E الترانزستور

هذا ما اتوقعه للدائره وارجو التصحيح فى حالة الخطاء /تقبلو تحياتى

أتمنى من باقي الأعضاء التعليق على تحليلك وأستنتاجك
