حل مشكلة نقل الطاقة للجزء المتحرك في مشاريع ال propeller led واي مشروع يشبهه

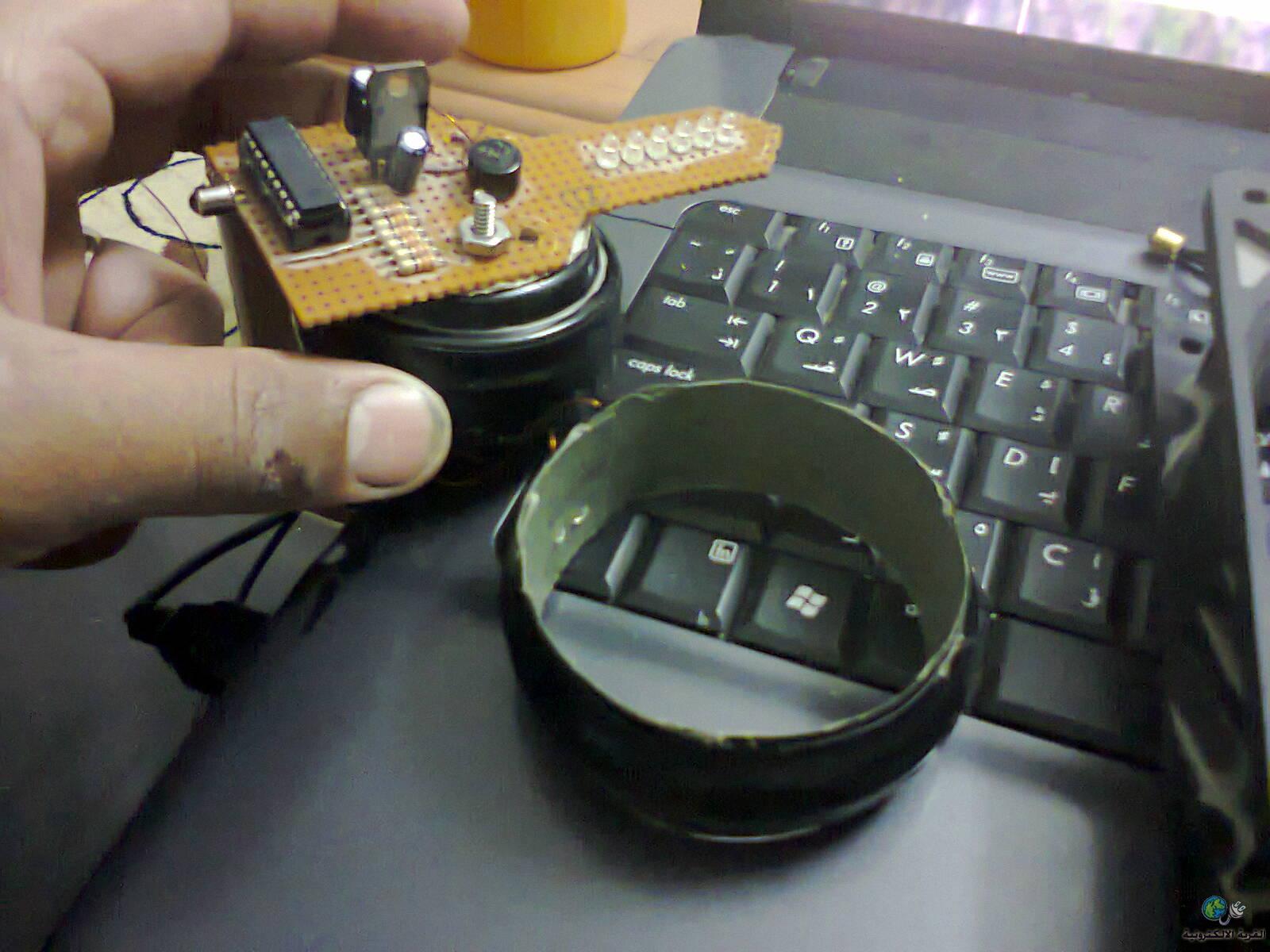

بسم اله الرحمن الرحيم لقد عانى الذين قامو بتنفيذ مشاريع ال propeller clock من مشكلة نقل الطاقة للجزء الدائر لتغذية الليدات والميكرو ... فحتى استخدام الفحمات او الريش لم ينجح ..بسبب الازعاج كما انه ليس من السهل ان تصمم نظام فحمات متقن... الحل : هو نقل الطاقة باستخام محول ... نعم ولكن ليس كالمحول الذين نراه دائما ... لكن بالطبع هو محول من ملفين ..الملف الاول يكون ثابت والثاني يكون مثبت على الجزء المتحرك...وبالطبع لن يكون هناك قلب حديدي [IMG]  [/IMG][IMG]  [/IMG]
|
| اعلانات |
|
|||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|

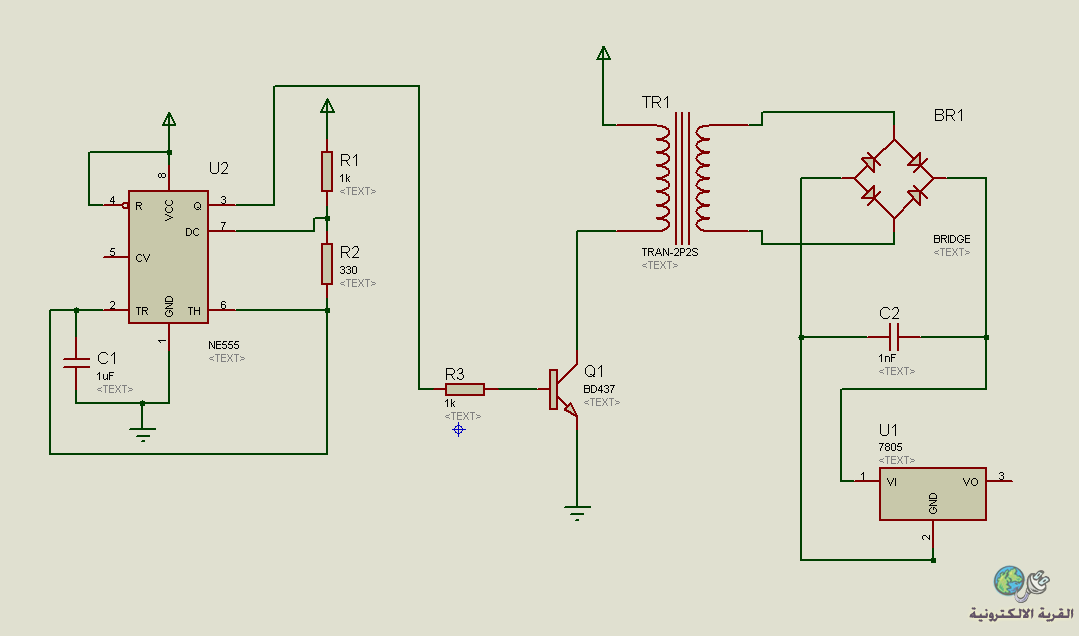

وهذه دارة نقل الطاقة انا عملت الملف الاول 100 لفة والثاني 30 لفة من سلك قطره حوالي 0.5 مم قطر الملف الاول 7 سم والثاني 5 سم طبعا هذا تحدده انت حسب مشروعك ...كما انوه ان جميع هذه القيم في الملفات وفي دائرة التايمر حصلت عليها بالتجريب ...وقد تختلف من مشرح لاخر حسب الابعاد والطاقة المطلوبة ... المهم ان تنتج من التايمر اعلى تتردد يمكن ان تحصل عليه ويكون ضمن حدود استجابة الترانزستور او الموسفت المستخدم ... كما يجب استخدام مبرد مع الترانزستور ....ويمكن اضافة مقاومة ذات قدرة مناسبة عالتوالي مع الملف الاول واظن انه الافضل ...اتمنى من اصحاب الخبرة افادتنا بملاحظاتهم ومدنا بالقوانين المفيدة ...علما ان مشروعي نجح من ناحية نقل الطاقة للجزء المتحرك بكفاءة [IMG]  [/IMG]
|
|
|||||
|
|
|
|||||
|
|
|
|||||
|
|
|
|||||
|
|
