استفسار عن المقاومة يرحمكم الله

[عماد رجب2]

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته
ما لا افهمه لماذا عند وضع مقاومة كهربائية على مصدر كهربائي واقوم بقياس الفولتية تظهر لي نفس قراءة فولتية المصدر؟ غير المفروض ان تقوم المقاومة بحجز جزء من الفولتية وحسب قيمة المقاومة! مثلا قمت بربط مقاومة 10k (ثلاثة واط) على مصدر الكهرباء المنزلية اي ربط احد اطراف المقاومة على احد اطراف الكهرباء ووضعت الفولتميتر على الطرف الاخر من المقاومة والطرف الاخر من الكهرباء يقرأ الفولتميتر نفس فولتية المصدر 220 فولت مع العلم انني لو وضعت ليد صغير يضيئ بصورة طبيعية ؟ اين الخطأ ارجو مساعدتي والسلام عليكم ورحمة الله وبركاته

[فكروعلم]

المشاركة الأصلية كتبت بواسطة عماد رجب2

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته
ما لا افهمه لماذا عند وضع مقاومة كهربائية على مصدر كهربائي واقوم بقياس الفولتية تظهر لي نفس قراءة فولتية المصدر؟ غير المفروض ان تقوم المقاومة بحجز جزء من الفولتية وحسب قيمة المقاومة! مثلا قمت بربط مقاومة 10k (ثلاثة واط) على مصدر الكهرباء المنزلية اي ربط احد اطراف المقاومة على احد اطراف الكهرباء ووضعت الفولتميتر على الطرف الاخر من المقاومة والطرف الاخر من الكهرباء يقرأ الفولتميتر نفس فولتية المصدر 220 فولت مع العلم انني لو وضعت ليد صغير يضيئ بصورة طبيعية ؟ اين الخطأ ارجو مساعدتي والسلام عليكم ورحمة الله وبركاته

أخي المقاومة تحدد من مرور التيار وليس الجهد ولكن حسب الحمل وسحبه من التيار يهبط الجهد ويتشكل جهد على طرقي المقاومة فإذا تشكل جهد 10 فولت على طرفي المقامة يكون الجهد الناتج على طرفي الحمل هو جهد المصدر مطروح منه الجهد المتشكل حول المقاومة أظن لازم تكون الفكرة وصلت

[yasser55]

المشاركة الأصلية كتبت بواسطة فكروعلم

أخي المقاومة تحدد من مرور التيار وليس الجهد ولكن حسب الحمل وسحبه من التيار يهبط الجهد ويتشكل جهد على طرقي المقاومة فإذا تشكل جهد 10 فولت على طرفي المقامة يكون الجهد الناتج على طرفي الحمل هو جهد المصدر مطروح منه الجهد المتشكل حول المقاومة أظن لازم تكون الفكرة وصلت

رد ومتابعه اكثر من رائعه استازى الغالى م/محسن ومعلومات رائعه واسمح لى بالاضافه للاخ السائل انه يمكنه ايضا وصل زينر بعد المقاومه لتثبيت الجهد على حسب ما يريد هذا طبعا بعد اختيار قيمه مناسبه للمقاومه /تحياتى

[Tico]

السلام عليكم..
أظن أن الاخ عماد رجب يعرف تماما ما تقدم من شرح حول تخفيض الفولت الذي يفترض ان تقوم به المقاومة 10 كيلو ..
هو يسأل لماذا لا تظهر نتيجة هذا التخفيض على شاشة الفولتمتر ..
وأعتقد ان السؤال مازال مطروحا ..

[yasser55]

المشاركة الأصلية كتبت بواسطة Tico

السلام عليكم..
أظن أن الاخ عماد رجب يعرف تماما ما تقدم من شرح حول تخفيض الفولت الذي يفترض ان تقوم به المقاومة 10 كيلو ..
هو يسأل لماذا لا تظهر نتيجة هذا التخفيض على شاشة الفولتمتر ..
وأعتقد ان السؤال مازال مطروحا ..

السلام عليكم اخى الغالى Tico لن يشعر الفولتميتر بانخفاض الجهد بعد المقاومه الى بوصل حمل ما بعد المقاومه وعندها سيظهر الجهد الناتج عن مقاومتها الداخليه لمرور التيار على طرفيها نتيجة الحمل وهذا طبيعى فلن يتشكل جهد على طرفى المقاومه الى بوجود حمل /تحياتى

[نعيم البديري]

الاستاذ فكروعلم /الاستاذ العزيز ذو الفضل الكبير Tico /اخي وزميلي العزيز ياسر /الاخ صاحب السؤال عماد رجب :: اسمحولي بصياغة الجواب على الشكل التالي : المقاومة خلقت لاعاقة التيار اذا اذا لم يكن تيار مار فلا توجد اعاقة واذا كان التيار الماء ضئيل جدا فتكون الاعاقة غير ملحوظة لان فرق الجهد المتكون على طرفيها سيساوي قيمة التيار الضئيلة تلك مظروبا بقيمة المقاومة : نحن نعلم ان جهاز الافوميتر تكون مقاومته الداخلية عالية نسبيا وهذه من مميزات اجهزة قياس الجهد لانه يربط على التوازي فلا يراد له التاثير على احمال الدائرة اثناء القياس . عموما وهنا يكون الحمل في الدائرة هو فقط جهاز الفولتميتر فيكون التيار المار بالمقاومة 10K ضئيل جدا بسبب كبر المقاومة الداخلية لجهاز الفحص (مئات الميكا اوم)الذي يعتبر هنا الحمل ومن الخطأ القول ان ان جهاز الفولتميتر لايمر فيه تيار ابدا لكن تكون قيمته ضئيلة جدا لاتحتسب ولا تؤثر على سحب تيار كافي لاظهار فرق جهد على المقاومة المربوطة على التوالي معه فلا ينقص جهد المصدر شيئا ملحوظا من الجهد ..تحياتي لكم جميعا .

[ماجد عباس محمد]

الإخوة
لماذا نظل نتكلم كثيرا بينما الحل أبسط ما يكن بالقوانين

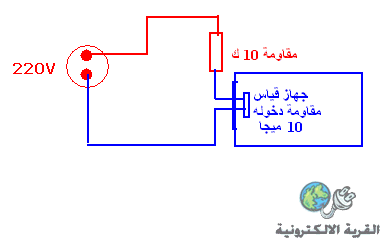

المسألة ببساطة كما بالرسم مجزئ جهد
وبالحساب فالجهد على الآفو أو جهاز القياس
ف = 220 × 10000 ÷ 10010 = 219.78 فولت بدلا من 220 فولت

هل سيظن احد أن هذه القيمة ليست 220 و ان هناك فرق جهد على المقاومة؟؟؟؟

[yasser55]

المسألة ببساطة كما بالرسم مجزئ جهد
وبالحساب فالجهد على الآفو أو جهاز القياس
ف = 220 × 10000 ÷ 10010 = 219.78 فولت بدلا من 220 فولت

هل سيظن احد أن هذه القيمة ليست 220 و ان هناك فرق جهد على المقاومة؟؟؟؟
__________________


Read more: http://www.qariya.com/vb/showthread....#ixzz2KwwVAq57

حياكم الله استاذنا القدير م/ماجد عباس /شرح رائع اخى الكريم

وبالنسبه لسؤالك هل سيلاحظ هذا الفرق احدا / طبعا لن يلاحظ ذالك الفرق الا الذى يقصد ان يختبر الموضوع عمليا /خالص تحياتى
