دائرة تغذية متعددة المخارج للمناقشة

[osama matar]

الإخوة جميعاً
والإخوة المشاركين في موضوع "دائرة إلكترونية للنقاش"
وحتى تكون لكم دائرة جديدة بإذن الله

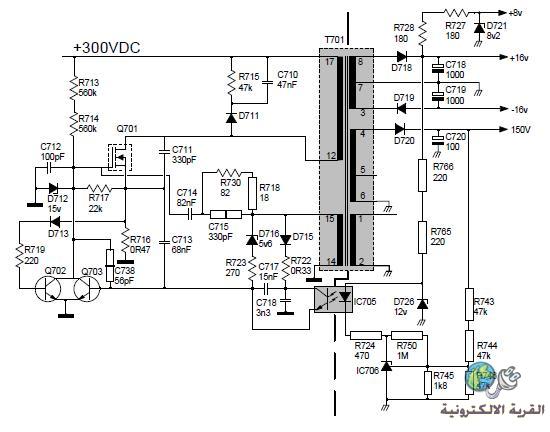

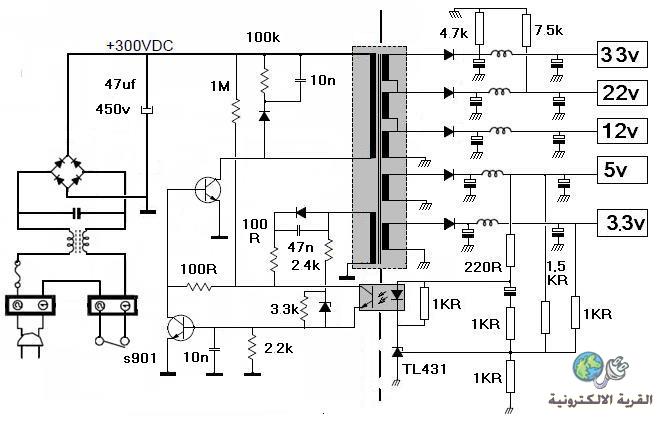

هذه دائرة تغذية صناعة صيني تستخدم للرسيفرات ويمكن استخدامها لأغراض أخرى
رسمتها عن لوحة موجودة عندي
عيب هذه الدائرة أنها لا تفصل عند زيادة الحمل
وقد تكون هنالك عيوب أخرى ناتجة عن نقل الدائرة من الواقع إلى الرسم
المطلوب : عمل حماية لهذه الدائرة بحيث تفصل عندما يزيد عليها الحمل
طبعاً لدي فكرة أخذتها من دائرة أخرى .... ولكن أحببت مناقشتكم ومراجعة الدائرة فقد أكون أخطأت في الرسم

[ماجد عباس محمد]

أخى الكريم
أظن أن أسهل طريقة هى استبدال ترانزيستور القدرة بالمتكاملة TOPxxx برقم مناسب لقدرة المحول فهى توفر هذه الخواص

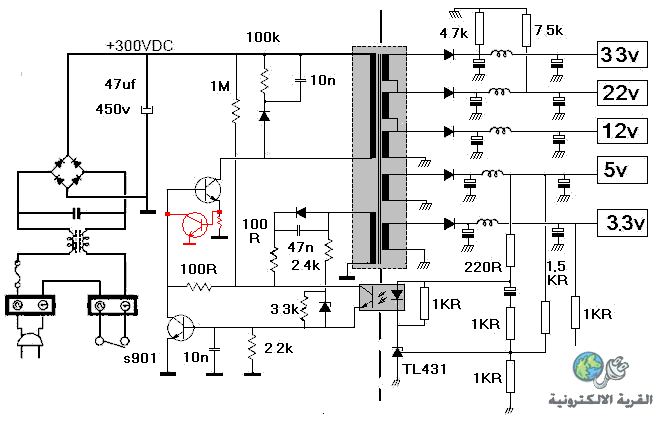

لإضافته للدائرة كما هى سيتطلب إضافة مقاومة صغيرة مناسبة حسب التيار المطلوب بحيث يكون الجهد عليها 0.6 فولت عند هذا التيار
هذا الجهد يفعل ترانزيستور آخر يوقف عمل المهتز بتوصيل نقطة مجمع S901 مع قاعدة ترانزيستور القدرة بالأرض

[osama matar]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى الكريم
أظن أن أسهل طريقة هى استبدال ترانزيستور القدرة بالمتكاملة TOPxxx برقم مناسب لقدرة المحول فهى توفر هذه الخواص

لإضافته للدائرة كما هى سيتطلب إضافة مقاومة صغيرة مناسبة حسب التيار المطلوب بحيث يكون الجهد عليها 0.6 فولت عند هذا التيار
هذا الجهد يفعل ترانزيستور آخر يوقف عمل المهتز بتوصيل نقطة مجمع S901 مع قاعدة ترانزيستور القدرة بالأرض

الضربة القاضية المباشرة من الجولة الأولى

ماشاء الله عليك

[ماجد عباس محمد]

شكرا أخى الكريم و إن كانت لا تنمع أن يتفضل الإخوة بالتعليق و الإضافة فربما هناك حلول أخرى

[فكروعلم]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

شكرا أخى الكريم و إن كانت لا تنمع أن يتفضل الإخوة بالتعليق و الإضافة فربما هناك حلول أخرى

من حيث المبدأ أرى أنها طريقة فعالة وجيدة يجب على الأخ أسامة تجربتها وأعطائنا النتائج

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

من حيث المبدأ أرى أنها طريقة فعالة وجيدة يجب على الأخ أسامة تجربتها وأعطائنا النتائج

اتفق مع الاخ العزيز فكر وعلم بفكرة الاستاذ ماجد حيث كنت افكر بكتابتها ضمن مشاركة ولكن ضربة الهدف كانت قوية جدا ولايمكن صدها واذا انحاز لنا الحكم ممكن اعادة الضربة من جديد ولكن ليس بنفس قوة التشجيع من قبل الجماهير ...

[osama matar]

المشاركة الأصلية كتبت بواسطة فكروعلم

من حيث المبدأ أرى أنها طريقة فعالة وجيدة يجب على الأخ أسامة تجربتها وأعطائنا النتائج

تحت أمرك أخي فكر وعلم

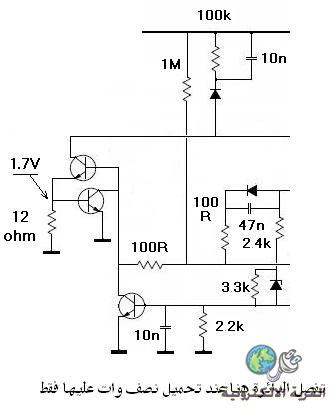

للتجريب فقط أضع مقاومة 12 أوم
يلاحظ إنخفاض جهد الخرج من 4.5 فولت ليصبح 4 فولت فقط
ملاحظة:
الدائرة ليست بتصميم جيد لأن هذا الإنخفاض ممنوع
وعند تحميل 0.5 وات فقط ... تقف الدائرة عن العمل

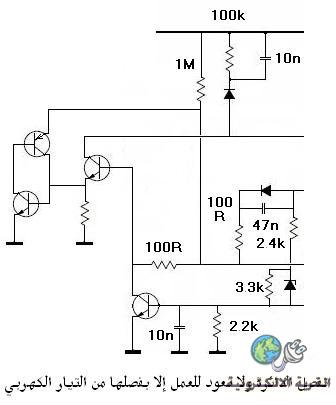

وهنا الدائرة لا تعود للعمل

وهنا تصميم جيد للدائرة

حيث هذا التصميم يجعل تردد الدائرة يزيد بزيادة الحمل أما السابقة فتعمل بالعكس
