دارة الكترونية للنقاش ( 21 )

[فكروعلم]

السلام عليكم

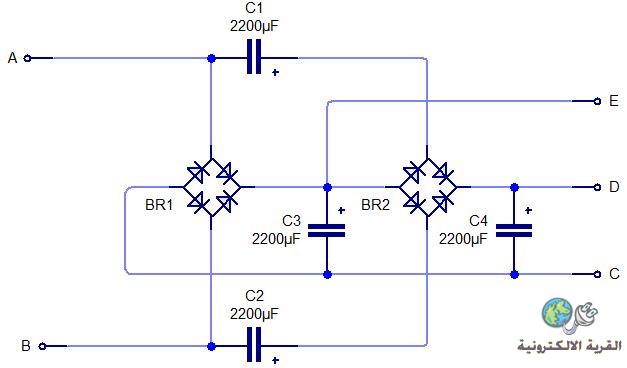

الدارة 21 من سلسلة دارة الكترونية للنقاش للوصول إلى وظيفتها وطريقة عملها

[seakrokram]

السلام عليكم ورحمه الله وبركاته
للوهله الاولى يتبين ان المكثف c3 لايحمل اي شحنه جراء عمل الدائرة
لكن كل الشحنه تبقى على المكثف c4 بعبارة اخرى ان النقطه E ستكون نقطخ الصفر
بينما النقطه D ستكون موجبه والنقطه C ستكون سالبه بالنسبه للنقطه E وبالتالي النقطه D

[yasser55]

سلام الله عليكم احبائى جميعا

استاذنا الغالى احييك على هذه الدائره والسؤال للاخوه جميعا ماذا سيكون شكل الخرج وجهده على الاطراف E+D+Cلو الدخل عند النقطتين a+b مره متردد ومره ثابت DC تحياتى

[seakrokram]

السلام عليكم ورحمه الله وبركاته
في الحقيقه اننا نفتقد الى تعليقات اخي الحبيب نعيم على الموضوع
بالنسبه لسوال اخي الحبيب ياسر
ان الجهد المتردد يكون على النقطتين A و B
اما الجهد المستمر يكون عند النقاط C و D و E
حيث تكون النقطه E هي ارضي ظاهري

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
في الحقيقه اننا نفتقد الى تعليقات اخي الحبيب نعيم على الموضوع
بالنسبه لسوال اخي الحبيب ياسر
ان الجهد المتردد يكون على النقطتين A و B
اما الجهد المستمر يكون عند النقاط C و D و E
حيث تكون النقطه E هي ارضي ظاهري

عذرا احبائي كنت منشغلا في عمل خارج المنزل : السلام عليكم ورحمة الله هذة الدائرة هي للحصول على مصدرين دي سي + و - من مصدر متناوب واحد وليكم التوضيح

يجهز المصدر المتناوب النقطتين A و B يوحد في القنطرة رقم 1 على اليسار ليخرج من النقطتين E وتكون موجبة وC وتكون السالبة الاخراج الثاني ياخذ التجهيز عن عن طريق المكثفين C3 , C2 باعتبار المصدر متناوب تكون ممانعة المكثف قليلة للتيار المتناوب وهي بنفس الوقت عازلة للتيار المستمر وكاننا حصلنا على مصدر متناوب جديد معزول عن الاول يوحد ليخرج من D الطرف الموجب ,ومن E الطرف السالب >نلاحظ هنا النقطة E هي مشتركة بين المصدرين فاذا اخذنا E نقطة صفر يكون C المصدر السالب بالنسبة لها والنقطة D المصدر الموجب بالنسبة لها (ملاحظة يجب الانتباه على اقطاب الفولتميتر عند القياس ) وايضا ممكن الاستفادة من الدائرة بالحصول على جهد مضاعف بين النقطتين C , D تحياتي لكم جميعا ولاستاذي الغالي فكر وعلم على هذه الدائرة المفيدة .

[فكروعلم]

السلام عليكم

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم

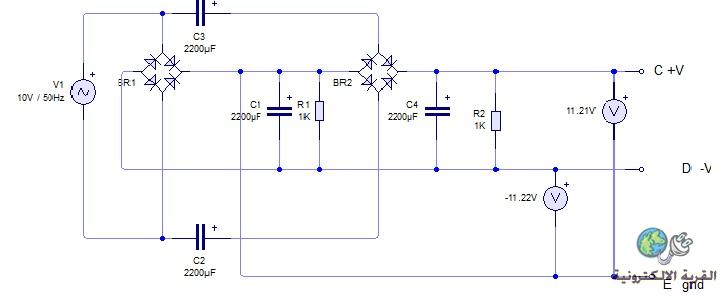

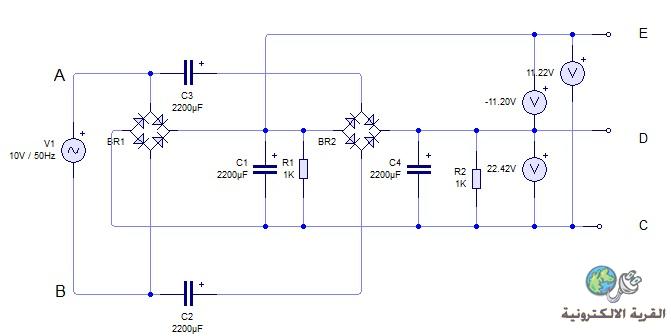

السلام عليكم استاذنا العزيز الا يمكن استخدامها كما في الشكل . بالاضافة الى مضاعفة الجهد .(ملاحظة المقاومات كحمل على المكثفات لغرض قياس الجهد .

[yasser55]

سلام الله عليكم استازنا القدير والاخوه الاحباء

اتفق فى الكثير من كلام الاخوين الكريمين اخى نعيم واخىseakrokram

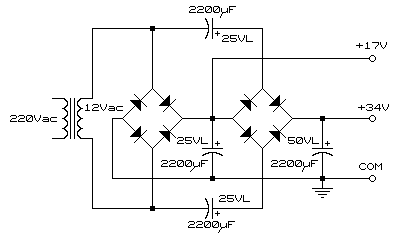

ان الدائره بالفعل ترفع الجهد وتقسمه باستغلال خاصية الموحدات السليكونيه فى عبور انصاف الموجات وبتبادل التيار المتردد للجهد على الطرفين a-b كل دوره يكون احد اطراف التغذيه اما موجب والاخر سالب والعكس فيتم شحن المكثفات سريعا ولحظيا لنحصل على تكبير للجهد وتقسيم له /الدائره رائعه بالفعل استازنا واحييك عليها والسبب هو ان كل فنى من الممكن ان يستخدمها عند الحاجه لذا فهى ضروريه
ولعيونكم احبائى هاعمل تجربه عمليه بعيدا عن السيركت ويزر وهو بالمناسبه عند المحاكاه اعطى نتائج قريبه جدا من الصوره المرفقه /وسوف اذكر النتائج العمليه للدائره بعد تجميعها بورشتى /ارق تحياتى
