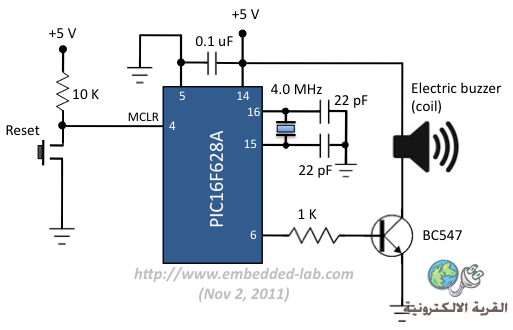

ممكن مساعده برسم هالدائره
|
| اعلانات |
|
||||||
|
لو سمحتوا
 عندي بروتس 7.9 ولكن اجد صعوبه في رسمها لعدم ظهور بعض المخارج مثل مخرج 5 و 14 فأرجوو المساعده ويعطيكم الف شكر |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
1- الكريستالة 2- المكثفان 22 3- 0.1 4- vdd ويمثله الطرف 14 5- vss ويمثله الطرف 5 |
|
|||||
|
|
|
||||||
|
|
|
||||||
|
شكرا ع الملاحظات
 / اخ حيدر شكرا لك لرسمك الدائره في مشكله بسيطه واجهتني لما حملت ملف ال hex المفروض البازر يطلع نغمة انا مبرمجاها مبدئيا هي happy birthday بس ما اصدر اي صوت هحط لك الملف الhex وال سي http://www.4shared.com/file/TwtgLM32/buzzer.html http://www.4shared.com/file/FQQhB4xu/buzzer.html |
|
||||||
|
|
