رجاء مساعدة فى هذه الدائرة sequential logic -

[زكرياء المغربي]

السلام عليكم و رحمة الله تعالى و ربكاته
أما بعد ، طلب مني كواجب عمل عداد موديلو 100 (من 0 إلى 99) باستعمال الدارة المتكاملة HEF4518B
هنا التروث تابل و شكل موجات الخرح (Q3. Q2.Q1.Q0)

جاتني فكرة أن أجعل مذبذب العداد الثاني الخاص بالعشرات هو خرج Q3 للعداد الأول لكني صراحة لم أقم بأية حسابات على عرض الموجة لكي أستنتج التروث تابل للسفن سيجمنت ، هنا الفكرة

رأيكم أولا ثم إن كانت حلول عشان أنا مستعجل شوي

[Tico]

هذه دائرة عداد من 0 الى 99 و توصيلات 4518 صحيحة ..

[زكرياء المغربي]

شكرا أخي تيكو نقصت علي عناء الحسابات

[ماجد عباس محمد]

معذرة الأخ Tico لم يرجع للداتا شيت فالدائرة خطأ
أولا أخد خرج المرحلة الأولى من طرف 3 وهو أول مرحلة من العداد بدلا من الأخيرة طرف رقم 6
ثانيا بعد تصحيح الخطأ الأول ستعد حتى 7 ثم بعد ذلك 18 لأن المرحلة الثانية تعد عند بدء النبضة (الحافة الصاعدة وليست الهابطة) و من ثم فالعد 8 سيقدح وحدة العشرات
لتصحيح هذا الخطأ يجب توصيل خرج الأولى لطرف ENA رقم 10 و توصيل Clock رقم 9 بالأرضى لتعمل على الحافة الهابطة أو اللاحقة طبقا للداتا شيت

[Tico]

السلام عليكم
شكرا أخي العزيز ماجد على المتابعة والتصحيح ..
4518 من القطع التي أعرفها جيدا دون الرجوع الى الداتا شيت لكن ترتيب المخارج في الدائرة أوقعني في الخطأ ..
عادة الترتيب يبدأ من أسفل الى أعلى .
لكن هذا ليس مبررا ..

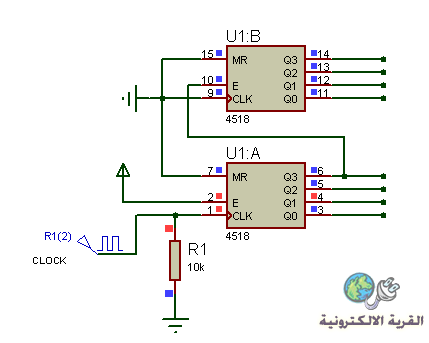

معذرة أخي زكرياء وإليك التوصيل الصحيح والمجرب عدة مرات :

ويراعي الترتيبات التي تحدث عنها الاخ الفاضل ماجد من حيث آخر خرج الاحاد ومن حيث مداخل الساعة ..
وجل من لا يسهو..
