دارة الكترونية للنقاش ( 22 )

[فكروعلم]

السلام عليكم

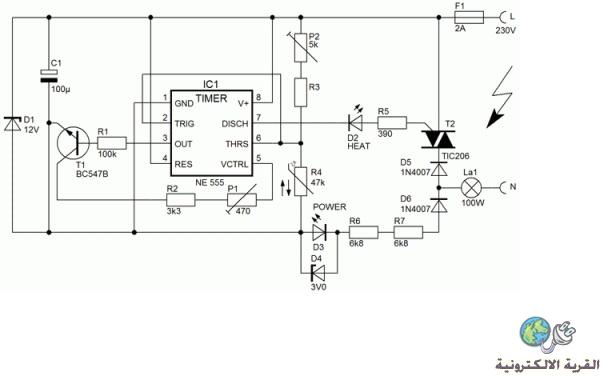

الدارة 22 من سلسلة دارة للنقاش للوصول إلى وظيفتها وطريقة عملها

[yasser55]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
الدارة 22 من سلسلة دارة للنقاش للوصول إلى وظيفتها وطريقة عملها

السلام عليكم اخى الغالى والمبدع فكرا وعلما م/محسن والاخوه الرائعين

مبدئيا هى دائرة مراقبه واذا تاملنا بالصوره الخاصه بالدائره نجد ان لدينا الجهد المنزلى الى اليمين 220 فولت وترياك وحمل 100 وات وتغزيه للمتكامله ne555 بطريقه مختلفه لها بكل تاكيد علاقه بعمل الدائره لاكن ما لفت نظرى اكثر وجود المقاومه المتغيره بالحراره وانا اعرفها جيدا من الرمز R4
ولدينا الى اليسار مثبت الجهد زينر 12 فولت /والترانزستور T1 وقاعدته موصله بطرف خروج المتكامله رقم 3 وC موصل الى الطرف 5 للمتكامله عبر المقاومه المتغيره P1 هذا مبدئيا لحين ادلاء الاخوه بارائهم

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
الدارة 22 من سلسلة دارة للنقاش للوصول إلى وظيفتها وطريقة عملها

السلام عليكم اخواني الاعزاء لا اعلم هل نبدا بالتحليل في باديء الامر لمعرفة فكرة العمل ام بذكر الوظيفة ثم الشرح هناك بعض الدوائر ممكن ان تستخدم لاكثر من وظيفة اذا فلنؤجل الوظيفة بعد التحليل : التراياك هنا يعمل على جهد سالب للبوابة والله اعلم وقد تم ايصالها الى طرف ال (دسجارج) وهو جامع ترانزستور الباعث فيه مربوط للارضي داخل المتكاملة كذالك نلاحظ ان الخط المشترك هنا هو (L) من المصدر العمومي وليس ال (N) والبوابة هنا جهدها السالب يكون نتيجة طرح من جهد الحار من المصدر العمومي لذا كان تجهيز المتكاملة عن طريق تخفيض ال (N) عن طريق r6,r7 وتوحيد d6 ,d5 والمصباح 100 واط ويثبت بزنرd1 ويرشح بالمكثفة c1 كل هذا عادي ولكن الفكرة في الطرفين 6 و2 من المتكاملة التي تم ايصالهما الى نقطة مجزء جهد المتغيرة p2 ثم r3 ثم الحرارية المتغيرة r4
هناك ليدين احداهما بطريق تجهيز المتكاملة محدد بزنر على التوازي لكي يشير وجود التجهيز (power) والثاني في طريق البوابة للتراياك ليشير هناك حرارة (heat) بمعنى قد فتح الجامع الباب امامه لمرور تيار فيه .بقي ان نعرف خرج المتكاملة رقم 3 يغذي هنا قاعدة ترانزستور كمفتاح لنقل جهد سالب لطرف السيطرة 5 من المتكاملة وعن طريق المتغيرة p1 يمكن التحكم بقيمة الثلث والثلثين التي تصل الى الطرفين 2 و 6 من قيمة ال vcc للمتكاملة لكي تستجيب في تحويل المرجاح الداخلي لها لوضع (discharg) او يكون (open collector) للطرف 7 .. لحد الان لم اتكلم عن الوظيفة فلا تتهموني بخطأ لم انطق به تحياتي لكم والى لقاء قريب بعد ان ارى تعليقاتكم المفيدة .

[yasser55]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم اخواني الاعزاء لا اعلم هل نبدا بالتحليل في باديء الامر لمعرفة فكرة العمل ام بذكر الوظيفة ثم الشرح هناك بعض الدوائر ممكن ان تستخدم لاكثر من وظيفة اذا فلنؤجل الوظيفة بعد التحليل : التراياك هنا يعمل على جهد سالب للبوابة والله اعلم وقد تم ايصالها الى طرف ال (دسجارج) وهو جامع ترانزستور الباعث فيه مربوط للارضي داخل المتكاملة كذالك نلاحظ ان الخط المشترك هنا هو (L) من المصدر العمومي وليس ال (N) والبوابة هنا جهدها السالب يكون نتيجة طرح من جهد الحار من المصدر العمومي لذا كان تجهيز المتكاملة عن طريق تخفيض ال (N) عن طريق r6,r7 وتوحيد d6 ,d5 والمصباح 100 واط ويثبت بزنرd1 ويرشح بالمكثفة c1 كل هذا عادي ولكن الفكرة في الطرفين 6 و2 من المتكاملة التي تم ايصالهما الى نقطة مجزء جهد المتغيرة p2 ثم r3 ثم الحرارية المتغيرة r4
هناك ليدين احداهما بطريق تجهيز المتكاملة محدد بزنر على التوازي لكي يشير وجود التجهيز (power) والثاني في طريق البوابة للتراياك ليشير هناك حرارة (heat) بمعنى قد فتح الجامع الباب امامه لمرور تيار فيه .بقي ان نعرف خرج المتكاملة رقم 3 يغذي هنا قاعدة ترانزستور كمفتاح لنقل جهد سالب لطرف السيطرة 5 من المتكاملة وعن طريق المتغيرة p1 يمكن التحكم بقيمة الثلث والثلثين التي تصل الى الطرفين 2 و 6 من قيمة ال vcc للمتكاملة لكي تستجيب في تحويل المرجاح الداخلي لها لوضع (discharg) او يكون (open collector) للطرف 7 .. لحد الان لم اتكلم عن الوظيفة فلا تتهموني بخطأ لم انطق به تحياتي لكم والى لقاء قريب بعد ان ارى تعليقاتكم المفيدة .

السلام عليكم اعزائى اخى م/محسن الغالى واخى العزيز نعيم وباقى الاخوه الاعزاء /صباح الخيرات والتحيات القلبيه والطيبه من الاعماق للجميع

احييك اخى الحبيب نعيم على شرحك الرائع /وبالمساء على خير اعلق على الدائره ايضا بمشيئة الله لزهابى الان الى العمل /تقبلو خالص تحياتى

[فكروعلم]

السلام عليكم

تحليل وشرح ممتاز حتى الآن

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم

تحليل وشرح ممتاز حتى الآن

'طيب استاذي العزيز خليك تتفرج ونحن نناقش حتى لو ينزل المستوى للجيد ولكن حين ترى المستوى ارتفع فوق الممتاز اعطنا اشارة التوقف عن النقاش ..
نبدا على بركة الله :: من خلال مافهمناه اعلاه هناك متغير حسب الحرارة وهي المقاومة r4 تنخفض قيمتها والله اعلم عند ارتفاع درجة الحرارة وبذالك يصبح الجهد على قطب 6 و2 الى اقل من ثلث قيمة ال Vcc فيفتح الخط 7 الباب لدخول تيار البوابة للتراياك بمعنى اخر يتمكن الجامع وهو القطب 7 من التوصيل بباعث الترانزستور داخل المتكاملة 555 فيعمل المصباح ذات المئة واط (( لمن يعمل الله اعلم ولا ادري لحد الان )) المقاومة المتغيرة في مجزء الجهد p2 هي للتحكم بحساسية الدائرة كما ان المقاومة المتغيرة امام الطرف 5 فهي للتحكم بفترة الفصل والاعادة من خلال تغذية عكسية للسيطرة 5 الذي يغير بقيم وصول الجهد الى الثلث في طرف التركر 2 .. عموما بقيت لدي الوظيفة غامضة بعض الشيء خصوصا علاقة المصباح بالحرارة ! في رايي ولا تقولوا للاستاذ فكروعلم ربما سانفذ الدائرة للسيطرة على حرارة حاضنة تفقيس للبيض صغيرة باستعمال الحرارة المتولدة من المصباح (مجرد اقتراح )

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

'طيب استاذي العزيز خليك تتفرج ونحن نناقش حتى لو ينزل المستوى للجيد ولكن حين ترى المستوى ارتفع فوق الممتاز اعطنا اشارة التوقف عن النقاش ..
نبدا على بركة الله :: من خلال مافهمناه اعلاه هناك متغير حسب الحرارة وهي المقاومة r4 تنخفض قيمتها والله اعلم عند ارتفاع درجة الحرارة وبذالك يصبح الجهد على قطب 6 و2 الى اقل من ثلث قيمة ال Vcc فيفتح الخط 7 الباب لدخول تيار البوابة للتراياك بمعنى اخر يتمكن الجامع وهو القطب 7 من التوصيل بباعث الترانزستور داخل المتكاملة 555 فيعمل المصباح ذات المئة واط (( لمن يعمل الله اعلم ولا ادري لحد الان )) المقاومة المتغيرة في مجزء الجهد p2 هي للتحكم بحساسية الدائرة كما ان المقاومة المتغيرة امام الطرف 5 فهي للتحكم بفترة الفصل والاعادة من خلال تغذية عكسية للسيطرة 5 الذي يغير بقيم وصول الجهد الى الثلث في طرف التركر 2 .. عموما بقيت لدي الوظيفة غامضة بعض الشيء خصوصا علاقة المصباح بالحرارة ! في رايي ولا تقولوا للاستاذ فكروعلم ربما سانفذ الدائرة للسيطرة على حرارة حاضنة تفقيس للبيض صغيرة باستعمال الحرارة المتولدة من المصباح (مجرد اقتراح )

جهز الفقاسة وركب الدارة عليها على مسؤوليتك الشخصية وأتوقع أنة سيتم التحكم بدرجة حرارتها بشكل جيد ولي نسبة من الأنتاج 10 بالمية شكراً أخ نعيم وصلت إلى فوق الممتاز وإلى اللقاء في دارة أخرى للنقاش

قائمة القطع

R1 = 100 k
R2 = 3,3 k
أختيارية = R3
R4 = NTC 47 k
R5 = 390
R6, R7 = 6,8 k/3 W
P1 = 470
P2 = 5 k
C1 = 100 F/25 V
D1 = 12 V/0,4 W
D2 = LED 3 mm rood, high efficiency
D3 = LED 3 mm groen, high efficiency
D4 = 3,0 V/0,4 W
D5, D6 = 1N4007
T1 = BC547B
T2 = TIC206
IC1 = NE555
F1 = zekering 2 A
La1 = lamp 230 V/100 W
