التحكم بسلك واحد

[الطالب99]

السلام عليكم ورحمة الله وبركاته
اخوني ممكن تساعدوني بعمل جرس ولكن المشكلة انه اريده ان يعمل بسلك واحد يعني من المفتاح الخارجي الى الجرس سلك واحد (( سنكل )) وليس مزدوج موجب وسالب علما ان المشروع بستخدام التيار المستمر 12 فولت بصراحة تعبت وانا افكر ولكن بدون نتيجة
المشكلة اني اجد الصعوبة بتوصيل الاشارة من المفتاح الى الجرس
وجزاكم الله خير

[حيدر علاج حسن]

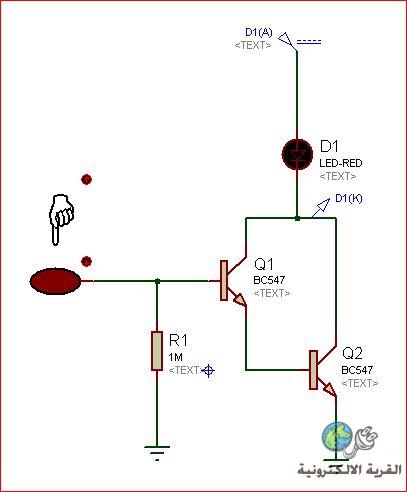

ممكن ان تستخدم ترانسستورين متصلين بطريقة دارلنتون ويكون التشغيل عن طريق اللمس ...

[الطالب99]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

ممكن ان تستخدم ترانسستورين متصلين بطريقة دارلنتون ويكون التشغيل عن طريق اللمس ...

مشكور اخي على الرد واتمنى لو انك ترفق الدائرة ....
و دعني اوضح لك نقطة مهمة انه بعد الزر عن الجرس 300 متر .....

[حيدر علاج حسن]

في البداية جرب الدائرة بدون هذه المسافة و تعامل معها بصبر فانا جربتها من قبل و بنفس هذا الترانسستور وبعدها نحاول حل مشكلة الضوضاء التي تسببها المسافة الطويلة ...

[حيدر علاج حسن]

هنا ايضا دائرة اخرى تعمل باللمس و هي باستخدام 555
http://www.qariya.com/electronics/touch_alarm.htm

[newman2012]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

في البداية جرب الدائرة بدون هذه المسافة و تعامل معها بصبر فانا جربتها من قبل و بنفس هذا الترانسستور وبعدها نحاول حل مشكلة الضوضاء التي تسببها المسافة الطويلة ...

شكرا على الدائرة الرائعة...
ولكن لدي سؤال وهو : ما هي مساوئ هذه الدائرة؟ لاحظت في دوائر مشابهة لهذه الدائرة....أنها احيانا تشتغل لوحدها؟ اظنه بسبب الضوضاء الكهرومغناطيسية او بسبب الكهرباء الساكنة...
هل يوجد حل او فلتر يمنع حدوث التشغيل غير المرغوب به والتلقائي؟
السؤال مطروح للكل

[حيدر علاج حسن]

المقاومة R1 تمنع التشويش الى حد ما , ويمكن اضافة مكثف 1 مايكرو معها على التوازي لزيادة الاستقرارية و منع التشويش ...

[الطالب99]

السلام عليكم
اخي العزيز المشكلة هي انه لا تعمل عند عمل شورت يعني الا يكون بشر يمسك السلك حتى تعمل الدائرة انا اريد ان تعمل عند عمل شورت بزر كالجرس العادي لو سمحت يعني حتى لو تكون دائرتين الاولى عند الباب والثانية في البيت ولكن يجب ان تكون بواير واحد و 300 متر ....
وجزاك الله خير
