دارة الكترونية للنقاش ( 23 )

[فكروعلم]

السلام عليكم

الدارة 23 من سلسلة دارة الكترونية للنقاش للوصول إلى وظيفتها وطريقة عملها هيا بنا نشد العزم شوية الدارة ليست صعبة ولكنها مفيدة جداً



أرجو من السادة المشرفين تعديل عنوان الموضوع من دارة للنقاش ( 22 )
إلى دارة للنقاش ( 23 ) ولكم جزيل الشكر

[نعيم البديري]

[QUOTE=فكروعلم;728686]السلام عليكم

الدارة 23 من سلسلة دارة الكترونية للنقاش للوصول إلى وظيفتها وطريقة عملها هيا بنا نشد العزم شوية الدارة ليست صعبة ولكنها مفيدة جداً



السلام عليكم ورحمة اللة استاذنا المبدع واخواني الاعزاء اللذين لم ارى في اليومين الاخرين مناقشاتهم في هذا الركن فبعد ان كان ركنا حركا كصالة العاب رياضية مفيدة اراه قد اصبح ركنا هادئا يسوده الصمت والسكينة اخواني الاعزاء ادعوكم باسمي ونيابة عن اخي واستاذي صاحب السلسلة النقاشية الممتعة للمشاركة في المواضيع المطروحة وان لم تتمكنوا من معرفة الحل من المشاركات الاولى : هل تتذكرون كيف كنا نناقش ونحلل ويعلق كل منا على مشاركة الاخر وبالتالي نصل الى الحل بحصيلة من المعلومات المفيدة وان كانت خارج الموضوع من حيث المبدء دعونا نتعلم الاسلوب لمعرفة اي دائرة تطرح بشكل لغز او حزورة في العراقي او فزورة في المصري ولا اعرف ماذا تسمى في باقي البلاد العربية الشقيقة سابدا معكم هذه المرة بايضاح الاسلوب الذي اتبعه انا لمعرفة دائرة الكترونية من ملاحظة المخطط التصميمي لها ولنبدا من هذه الدائرة .

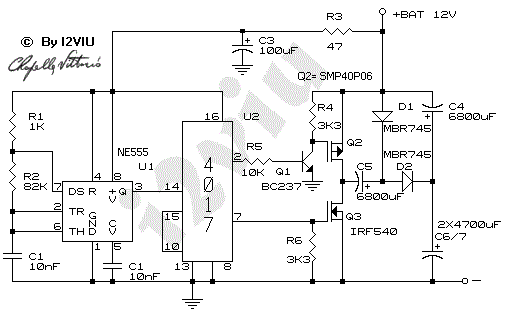

نلقي نظرة عامة على الدائرة ونحاول فهم العناصر الاساسية لها فنشاهد احبائي المتكاملة 555 وقد تم بنائها كدائرة مولد نبضات (مذبذب) ولانكتفي بهذا القدر ندقق في المتكاملة نفسها بشكل اكثر فنلاحظ ان قيمة النبضات (اي التردد ) ليس قليلا لايهم الحساب هنا فلا زلنا نتعرف تم الاستدلال على التردد العالي من قيمة العناصر المسؤلة عن توليد التردد وهي c1 وكانت 10n وr2 وكانت82k اوم وهذه العناصر كلما قلت زاد التردد اصبح لدينا فكرة عن يسار الدائرة ننتقل ونرى المتكاملة 4017 وهي كما معروف عداد حلقي له عشر اخراجات يتنقل الخرج على الاخراجات ليكون هو فقط منطق 1 والباقي منطق صفر ممكن التحكم بالحلقة لتكون 9 او 8 او 7 او 6 او 5 او 4 او 3 او 2 وذالك باخذ اخر اخراج يمثل رقم الحلقة الى طرف التصفير رقم 15 هنا لابد لنا ان نتعرف على اطراف المتكاملة كي نفهم اخراجات من على تلك الاطراف ويمكن الاطلاع عليها من الداتا شيت انا صراحة حفظت اطراف تلك المتكاملة نتيجة التعامل معها بكثرة نلاحظ في دائرتنا هذه ان الاخراج الاول التي يبدا عندة الخرج وهو قطب 3 قد ترك فتم اخذ الذي يليه وهو قطب 2 ثم ترك الاخراج الذي يلية وهو قطب 4 وتم استخدام الاخراج الذي يليه وهو قطب 7 اما الذي يليه وهو قطب 10 فتم ايصاله الى قطب التصفير 15 لتعاد العملية من جديد وبسرعة من بسرعة النبضات الداخلة على القطب 14 من خرج المتكاملة 555 .. لن اكمل الباقي لاني اريد ان ارى مناقشاتكم لكنني قدمت هذا الشرح عن معظم اجزاء الدائرة كي انقل لكم الطريقة التي اتبعها بتحليل الدائرة .. عليكم ان تشاهدوا ماذا يوجد على يمين الدائرة وتحللوا ماذا يكون ولكم مني احلى تحية وعذرا للاطالة فقد كان الشرح بتفصيل ممل وممكن اختصارة في سطرين .

[seakrokram]

السلام عليكم ورحمه الله وبركاته
نعم اخي والله انا مثلك اتاسف بعد ما كانت هذه الزاويه (دائرة للنقاش) تعج بالتعليق والتحليل المفيد انا بالنسبه اخي ادخل هذه الفترة قدر استطاعتي ويا رب نعود ونشارك بقوة اكبر تقبل مروري اخي الحبيب محسن واخي نعيم

[seakrokram]

السلام عليكم ورحمه الله وبركاته
انا اظن استاذي الفاضل محسن بعد ما قرات التحليل الاولي لاخي نعيم ان التردد الذي يقارب 2500 هيرتز ان المتكامله 4017 تقوم بسياقه الترانسستورات الثلاثه وكان المتكامله تقسم التردد على 10 بعد ان ينعم الترد بالدايودين
لتقوم بشحن مجموعه المكثفات ( c6 وc4 )
هذا كتحليل اولي كذلك اخي

[فكروعلم]

[quote=نعيم البديري;728725]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم

الدارة 23 من سلسلة دارة الكترونية للنقاش للوصول إلى وظيفتها وطريقة عملها هيا بنا نشد العزم شوية الدارة ليست صعبة ولكنها مفيدة جداً



السلام عليكم ورحمة اللة استاذنا المبدع واخواني الاعزاء اللذين لم ارى في اليومين الاخرين مناقشاتهم في هذا الركن فبعد ان كان ركنا حركا كصالة العاب رياضية مفيدة اراه قد اصبح ركنا هادئا يسوده الصمت والسكينة اخواني الاعزاء ادعوكم باسمي ونيابة عن اخي واستاذي صاحب السلسلة النقاشية الممتعة للمشاركة في المواضيع المطروحة وان لم تتمكنوا من معرفة الحل من المشاركات الاولى : هل تتذكرون كيف كنا نناقش ونحلل ويعلق كل منا على مشاركة الاخر وبالتالي نصل الى الحل بحصيلة من المعلومات المفيدة وان كانت خارج الموضوع من حيث المبدء دعونا نتعلم الاسلوب لمعرفة اي دائرة تطرح بشكل لغز او حزورة في العراقي او فزورة في المصري ولا اعرف ماذا تسمى في باقي البلاد العربية الشقيقة سابدا معكم هذه المرة بايضاح الاسلوب الذي اتبعه انا لمعرفة دائرة الكترونية من ملاحظة المخطط التصميمي لها ولنبدا من هذه الدائرة .
نلقي نظرة عامة على الدائرة ونحاول فهم العناصر الاساسية لها فنشاهد احبائي المتكاملة 555 وقد تم بنائها كدائرة مولد نبضات (مذبذب) ولانكتفي بهذا القدر ندقق في المتكاملة نفسها بشكل اكثر فنلاحظ ان قيمة النبضات (اي التردد ) ليس قليلا لايهم الحساب هنا فلا زلنا نتعرف تم الاستدلال على التردد العالي من قيمة العناصر المسؤلة عن توليد التردد وهي c1 وكانت 10n وr2 وكانت82k اوم وهذه العناصر كلما قلت زاد التردد اصبح لدينا فكرة عن يسار الدائرة ننتقل ونرى المتكاملة 4017 وهي كما معروف عداد حلقي له عشر اخراجات يتنقل الخرج على الاخراجات ليكون هو فقط منطق 1 والباقي منطق صفر ممكن التحكم بالحلقة لتكون 9 او 8 او 7 او 6 او 5 او 4 او 3 او 2 وذالك باخذ اخر اخراج يمثل رقم الحلقة الى طرف التصفير رقم 15 هنا لابد لنا ان نتعرف على اطراف المتكاملة كي نفهم اخراجات من على تلك الاطراف ويمكن الاطلاع عليها من الداتا شيت انا صراحة حفظت اطراف تلك المتكاملة نتيجة التعامل معها بكثرة نلاحظ في دائرتنا هذه ان الاخراج الاول التي يبدا عندة الخرج وهو قطب 3 قد ترك فتم اخذ الذي يليه وهو قطب 2 ثم ترك الاخراج الذي يلية وهو قطب 4 وتم استخدام الاخراج الذي يليه وهو قطب 7 اما الذي يليه وهو قطب 10 فتم ايصاله الى قطب التصفير 15 لتعاد العملية من جديد وبسرعة من بسرعة النبضات الداخلة على القطب 14 من خرج المتكاملة 555 .. لن اكمل الباقي لاني اريد ان ارى مناقشاتكم لكنني قدمت هذا الشرح عن معظم اجزاء الدائرة كي انقل لكم الطريقة التي اتبعها بتحليل الدائرة .. عليكم ان تشاهدوا ماذا يوجد على يمين الدائرة وتحللوا ماذا يكون ولكم مني احلى تحية وعذرا للاطالة فقد كان الشرح بتفصيل ممل وممكن اختصارة في سطرين .

السلام عليكم
أخي الغالي نعيم مشكور على هذا الشرح الرائع ولقد لاحظت الفتور والصمت في هذه السلسة ولا أدري ما هو السبب

[فكروعلم]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
انا اظن استاذي الفاضل محسن بعد ما قرات التحليل الاولي لاخي نعيم ان التردد الذي يقارب 2500 هيرتز ان المتكامله 4017 تقوم بسياقه الترانسستورات الثلاثه وكان المتكامله تقسم التردد على 10 بعد ان ينعم الترد بالدايودين
لتقوم بشحن مجموعه المكثفات ( c6 وc4 )
هذا كتحليل اولي كذلك اخي

السلام عليكم
أتمني وجودك معنا دائماً في نقاشاتنا لك مني كل حب وأحترام

[نعيم البديري]

[quote=فكروعلم;728762]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم
أخي الغالي نعيم مشكور على هذا الشرح الرائع ولقد لاحظت الفتور والصمت في هذه السلسة ولا أدري ما هو السبب

وعليكم السلام استاذنا العزيز اجد نفسي خجلا كوني اناقش الموضوع لوحدي هل اقوم بوضع اسئلة واجب على اسئلتي اريد من زملائي الاعضاء في المنتدى الجميل ان يشاركوا فالدائرة للنقاش وهذا هو المضمون وليس مجرد تسمية نريد ان نستفاد شيئا من جولة النقاش والتحليل استطيع الان تكملة شرح الدائرة ولكن لمن سوف يقول لي الاستاذ فكروعلم شرح جيد او ممتاز وربما رائع ولكن ماذا استفيد انا من هذا هل تعلمون احبائي ان مجرد سؤال او شرح خاطيء وبعيدا عن الفكرة يكون له فائدة اكبر بكثير ممن يشرح الدائرة باكمل صورة منذ المشاركة الاولى لان المناقشات سوف تقلص او تنعدم : اسئلوا عن اي شيء يخطر ببالكم حول اي دائرة للنقاش وستجدون الابواب قد انفتحت للتعلم والعلم واكتساب الخبرة الاكثر .. مثلا مثلا دعوني اسئل سؤال حول هذه الدائرة واقول (لماذا يتم توحيد وترشيح خرج هذه الدائرة على جهة اليمين وما الداعي اذا من عمل مذبذب ثم توزيع خرج المذبذب على ترانزستورين ومن ثم ترشيح علما ان البطارية موصوله بالدايودين ؟؟ هكذا يمكن البدء بالنقاش .تحياتي

[فكروعلم]

[quote=نعيم البديري;728998]

المشاركة الأصلية كتبت بواسطة فكروعلم

وعليكم السلام استاذنا العزيز اجد نفسي خجلا كوني اناقش الموضوع لوحدي هل اقوم بوضع اسئلة واجب على اسئلتي اريد من زملائي الاعضاء في المنتدى الجميل ان يشاركوا فالدائرة للنقاش وهذا هو المضمون وليس مجرد تسمية نريد ان نستفاد شيئا من جولة النقاش والتحليل استطيع الان تكملة شرح الدائرة ولكن لمن سوف يقول لي الاستاذ فكروعلم شرح جيد او ممتاز وربما رائع ولكن ماذا استفيد انا من هذا هل تعلمون احبائي ان مجرد سؤال او شرح خاطيء وبعيدا عن الفكرة يكون له فائدة اكبر بكثير ممن يشرح الدائرة باكمل صورة منذ المشاركة الاولى لان المناقشات سوف تقلص او تنعدم : اسئلوا عن اي شيء يخطر ببالكم حول اي دائرة للنقاش وستجدون الابواب قد انفتحت للتعلم والعلم واكتساب الخبرة الاكثر .. مثلا مثلا دعوني اسئل سؤال حول هذه الدائرة واقول (لماذا يتم توحيد وترشيح خرج هذه الدائرة على جهة اليمين وما الداعي اذا من عمل مذبذب ثم توزيع خرج المذبذب على ترانزستورين ومن ثم ترشيح علما ان البطارية موصوله بالدايودين ؟؟ هكذا يمكن البدء بالنقاش .تحياتي

أخي الغالي نعيم أكثر الأعضاء يريدون الدارة جاهزة دون أن يعرفوا طريقة عملها أو فهمها يريدون تقديم الدارة وتقول هذه الدارة وظيفتها هكذا وفقط وتنهال الردود بأنها دارة ومفيدة وهذه الطريقة لا تجعل من المتعلم يستفيد أي شيء
