السلام عليكم

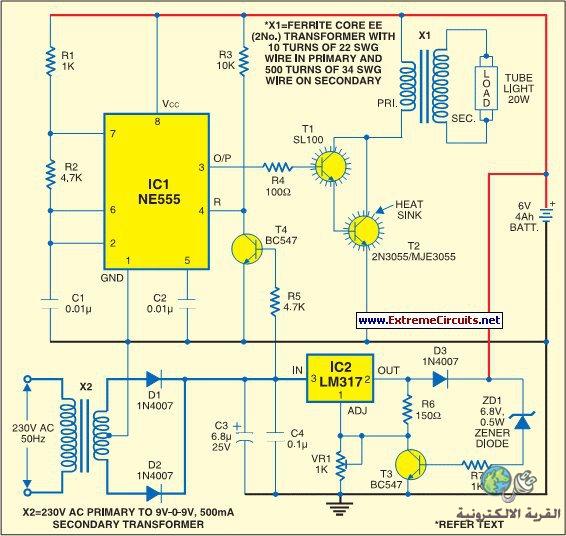

دارة لمبة إنارة طوارئ متضمنة شاحن بطاريات . تعمل هذه الدارة أوتوماتيكيا عند انقطاع التيار الكهربائي وتضيء لمبة نيون 20 واط وعند عودة التيار الكهربائي تقوم الدارة بإعادة شحن البطارية حتى تكون جاهزة عند انقطاع التيار الكهربائي مرة ثانية . يمكن استخدام بديل للترانزيستور SL100 في حال عدم توفره ومواصفاته NPN وجهد 50 فولت وتيار حوالي 1 أمبير مثل : BC140 , BC141 , BD135 و لاتنسى وضع مبردات معدنية HEAT SINK لتبديد حرارة هذه الترانزيستورات . تحذير : في بعض نقاط الدارة يوجد جهد 220 فولت ينصح بأخذ الاحتياطات حتى لا تتكهرب .

[mourad3d]

سؤالى ازاى يتم تشغيل لمبة نيون بتوصل لها سلكين فقط ومعرف ان هذه اللمبه بها اربع اطراف ؟؟؟

[Georgeos]

المشاركة الأصلية كتبت بواسطة mourad3d

سؤالى ازاى يتم تشغيل لمبة نيون بتوصل لها سلكين فقط ومعرف ان هذه اللمبه بها اربع اطراف ؟؟؟

عن طريق زيادة الجهد الكهربائي الواصل لطرفيها إلى حوالي 1000 فولت وهكذا سيحدث تأين الغاز بداخل المصباح دون الحاجة إلى تسخينه, مما يسمح بتشغيل المصابيح التي لاتعمل على دارة الملف الخانق والإستارتر (بسبب احتراق فتائل التسخين).
وبالمناسبة تستطيع إجراء تعديلات على المحول لعمل أربع أطراف له كما يلي بدلاً من العدد الكبير للفات الملف الثانوي للمحول تستطيع أن تقوم بلف 15 لفة ثم 200 لفة ثم 15 لفة لتحصل على أربعة أطراف وستقوم اللفات ال 15 بتأمين الجهد اللازم لتسخين الفتائل من الطرفين مما يقلل من الحاجة لجهد عالي للتأيين فيصبح جهد أقل من 400 فولت كاف لتشغيل المصباح, ولكن في هذه الحالة يجب أن تكون فتائل المصباح سليمة.

[Georgeos]

وهناك أيضاً تعديل آخر (وقد جربته شخصياً على دارة مشابهة) إذا كان من الصعب عليك الحصول على الملف الفيرايتي المذكور, تقوم بإحضار أسطوانة بلاستيكية فارغة (مثل قلم أزرق مثلا أو العبوه الخاصة بحبر أقلام اللوح الأبيض) قطرها حوالي 1 سم أو أقل قليلاً وطولها حوالي 6 سم أو أكثر قليلاً, المقاسات هنا لا تتطلب الدقة الكاملة بل يمكن استخدام ما هو متوفر بمقاسات قريبة من المقاسات المذكورة ثم تلف عليها الملف الابتدائي للمحول ويتألف من 30 لفة من سلك قطره حوالي 0.8 مم أو 0.9 مم أو 1 مم حسب المتوفر ثم تلف طبقة من العازل الكهربائي وتقوم بلف الملف الثانوي للمحول(ملف الجهد العالي) ويتألف من حوالي ال500 لفة من سلك قطره حوالي 0.3 مم أو 0.4 مم ثم تلف عدة طبقات من العازل.
وهكذا تكون الملفات جاهزة. أما قلب فقد قمت بتجريب عدة مواد أرتبها حسب الأفضلية: قلب من الفيرايت الموجود في الراديوهات القديمة أو برادة حديد ناعمة مخلوطة ومجبولة بقليل من الإسمنت والماء أو الجبس والماء وأما المادة الثالثة وهي الأكثر توفراً مجموعة من أسلاك تربيط حديد التسليح المستخدمة في البناء تقصها بأطوال مناسبة للأسطوانة التي قمت بلف الملفات فوقها ثم تحشر هذه الأسلاك داخل الأسطوانة إلى أن تصل لدرجة لايمكنك معها إدخال أي سلك إضافي ثم تصب فوق هذه الأسلاك قليلاً من ورنيش العزل المستخدم في ورش لف المحركات وإن لم تجد الورنيش يمكنك أن تصب مناكير الأظافر أو الغراء اللاصق للخشب أو أو أو .... أي مادة سائلة لاصقة لزوجتها قليلة تتغلغل بين الأسلاك وتجف بعد زمن قصير (مرة استخدمت نشاء الذرة المذاب بالماء مع قليل من الغراء وكانت النتيجة ممتازة).
وهكذا يكون لديك المحول اللازم لتطبيق هذه الدارة.
وبالتوفيق, ولكن لاتتوقع أن يكون المردود جيداً (أقل من 50%). حتى لو استخدمت المحول الفرايتي المذكور بالدارة الأصلية.
