[yasser55]

بسم الله الرحمن الرحيم

السلام عليكم والرحمه والبركات من الله اخوانى الاحباء جميعا بقريتنا الحبيبه

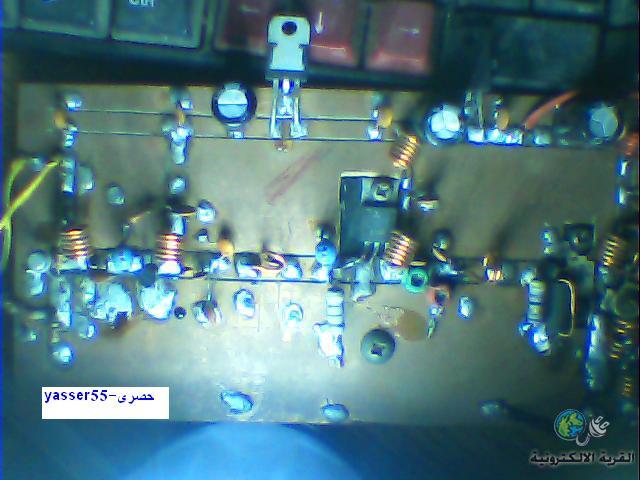

حبيت اطرح تجربتى الخاصه فى تنفيذ دوائر الارسال ال fm نزولا لرغبة بعض الاخوه الكرام// ومن ضمنها هذا المكبر ال 5 وات المجرب من قبلى وسترو صور الدائره الحقيقيه بنفس المشاركه والذى هو فى الاساس جزء من دائره قويه لتكبير القدره fm --30 وات // ولاكن هنا سنعرض مخطط الجزء الخاص بتكبير القدره ال 5 وات وسنشرحه بالتفصيل بعون الله وعلى اتم الاستعداد للمتابعه مع اى اخ يريد تنفيذه الى ان ينفذه ويسعد به وساجيب على كل صغيرة وكبيرة بخصوص الموضوع عندما اكون متواجدا والان لن نضيع الوقت بالكلام فهيا الى المخطط والصوره الحقيقيه للدائره

وااؤكد ان هذه الدائره يمكن ان يصل ارسالها لاكثر من 5 كيلو مترات

بس يارب تعجبكم

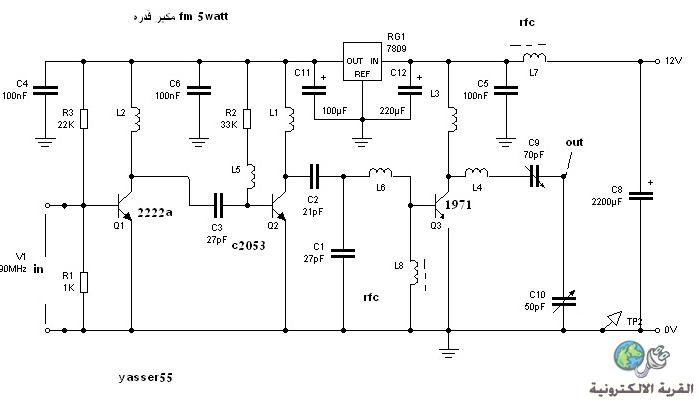

وهذا مخطط الدائره مرسوم على برنامج سيركت ويزرد فقط للرسم وليس للتجربه

وان شاء الله تعالى سنزكر بالتفاصيل اعداد وقطر وقيم جميع الملفات وجميع
القطع وانوه ان الدائره تعمل على تكبير القدره 5 وات من مصدر اشاره fm 30mw mp3 السياره الذى يعمل بكارت الميمورى

وللعلم اصدقائى انا لا انفذ الدوائر على برامج المحاكاه ولا اطبع بوردات انا احب تنفيذ دوائر الارسال عموما على طريقة الهواه من الالف الى الياء وستلاحظون ان البورد فى صورة الدائره 5 وات محفوره يدويا وهو الاسلوب المحبب لدى

اصدقائى اضع هذه التجربه بين ايديكم ولا اطلب منكم سوى الدعاء وطابت ايامكم والسلام عليكم ورحمة الله

[فكروعلم]

سلمت أيديك أخي وصديقي ياسر وأنشالله مبدع ومتألق دائماً

[yasser55]

اقتباس المشاركة الأصلية كتبت بواسطة فكروعلم سلمت أيديك أخي وصديقي ياسر وأنشالله مبدع ومتألق دائماً

كلك زوق اخى الغالى وصديقى الرائع م/محسن شكرا لمروركم العطر بموضوعى المتواضع وتشجيعاتكم القلبيه الطيبه/ارق تحياتى

[newman2012]

ما شاء الله عليك استاذ ياسر...دائماً متألق بمواضيعك...
على فكرة انا من هواة اللاسلكي لكني للأسف مجرد هاوي بسيط ومبتدئ ....خاصة بكل ما يتعلق بالتعامل مع الموجات الكهرومغناطيسية .... أذكر اني يوما من الأيام دخلت موقع "وكالة ستي" الخاصة ببحوت الفضاء.... وهذه الوكالة مختصة بالبحث عن مخلوقات فضائية من خلال الاتصالات اللاسلكية والإستماع إلى الإشارات القادمة من المجرات البعيدة...فأعجبتني فكرتهم بالإجمال... اتمنى لك التوفيق استاذ ياسر وبارك الله فيك

[emad1]

السلام عليكم

والله وعدت وأوفيت بارك الله فيك اخي ياسر ولكن تبقى المشكلة الرئيسية التي اعاني منها وهي صورة مخطط طباعة الدائرة لااني اطبع دوائري جاهزة PCB ولذلك للسهولة وللسرعة ,,كنت حابب أشاهد مخطط طباعة الدائرة وبالمقاس الحقيقي يعني كم طول البورد وكم عرضه التي تطبع عليه الدائرة ,,واحييك دائرتك جميلة وعمل متقن واسلوب رائع اتمنى لك الموفقية بكل دوائرك المستقبلية .

[اسامه الحكيم]

شكرا لك اخى ياسر

وزادك الله ايمانا ويقينا

دائره سهله وقويه ولكن لى سؤال هل خرج 2053 كافى لتشغيل 1971 لانى قد جربت هذه الدائره من قبل ولم تعمل مرحلة ال 5 وات ولم يسخن الترانزستور 1971 اطلاقا

وكان لابد من اضافة مرحله اخرى بتركيب ترانزستور 1970 فى خرج المرحله الاولى وبين المكبر ليصل التكبير الى 1 وات ليدفع مكبر ال 5 وات للعمل.

وما هى مواصفات الملفات ؟؟

[اسامه الحكيم]

اقتباس المشاركة الأصلية كتبت بواسطة emad1 السلام عليكم لااني اطبع دوائري جاهزة PCB ولذلك للسهولة وللسرعة

صباح الخيرات اخى عماد

هل تستخدم الطابعه الليزر فى الطباعه ام الشابلونه ام قلم الدوكو

لانى بصراحه اواجه صعوبه فى الطباعه لعدم توفر طابعه ليزر او طريقه الشابلونه المكلفه
وطريقة قلم الدوكو بدائيه وشكلها مش حلو

فما هى طريقتك السريعه

[emad1]

اقتباس المشاركة الأصلية كتبت بواسطة اسامه الحكيم صباح الخيرات اخى عماد هل تستخدم الطابعه الليزر فى الطباعه ام الشابلونه ام قلم الدوكو لانى بصراحه اواجه صعوبه فى الطباعه لعدم توفر طابعه ليزر او طريقه الشابلونه المكلفه وطريقة قلم الدوكو بدائيه وشكلها مش حلو فما هى طريقتك السريعه

أهلا بيك اخي اسامة :

من ناحية الطباعة اي سوال انا حاضر انا اطبع دوائري بطابعة لايزرية حديثة جدا كانون والورق استخدم الورق العادي A4 او ورق المجلات وخصوصا المجلات التي ورقها جيد كزهرة الخليج مثلاً والعملية كلها لاتكلف .اذا لايوجد عندك طابعة استخدم الكوبون الازرق لطباعة الدائرة استخدمتها في البداية قبل شراء الطابعة واعطت نتأئج لابأس بها .اما طريقة الشبلونة فجميع المواد والادوات عندي ولكن لحد الان لم استخدمها .
