لو سمحتم ايجاد حل لمشكلة 7812

[Themarkez]

بسم الله الرحمن الرحيم
اقوم بتنفيذ دارات تنظيم الجهد باستخدام 7812
والتزمت بالدارة الموضوعة في المنتدى
قبل الدخل مكثف 100 ميكرو35 فولت
بعد المنظم مكثف 10 ميكرو16 فولت
وبعده مكثف 100 نانو
الا ان الدارة بعد توصيل الحمل تهبط الفولت ل 9 فولت وتسخن سخونة رهيبة
الحمل هو راوتر يستهلك 700 ميلي امبير
التغذية بطارية 12 فولت 7 امبير
علما اني اقوم بتنفيذ ذات الدارة بمنظم 7809 بدون مشاكل
وكانت الدارة بمنظم 7812 تعمل جيدا
غيرت المنظم كثيرا ولم استفد
ارجوكم ان تشيروا لخطأي وتفيدوني بحل
وهل يمكنني تثبيت الفولت بدارة زينر 12 فولت ارجو وضعها ان وجدت

[ماجد عباس محمد]

هل تأخذ من بطارية 12 فولت لمثبت 7812 ثم راوتر 12 فولت يسحب 700 مللى أمبير؟؟؟
هل ما فهمته من كلامك صحيح؟؟

[Themarkez]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

هل تأخذ من بطارية 12 فولت لمثبت 7812 ثم راوتر 12 فولت يسحب 700 مللى أمبير؟؟؟
هل ما فهمته من كلامك صحيح؟؟

اسعد الله صباحك استاذي واخي الكبير ماجد
نعم هذا ما اقوم به تماما
والسبب ان البطارية احيانا تشحن اكثر من 12 فولت وبعض الروترات تتعطل من هذا الارتفاع البسيط وايضا نستعمل الدارة للحماية من التوصيل الخاطئ للقطبيات فتعطل الدارة دون ان يعطل الراوتر المشكلة اني اقيس الفولت بعد عمل الدارة فيكون سليم وثابت ولكن عند التحميل يهبط الجهد ويسخن المنظم
شكرا لاهتمامك

[ماجد عباس محمد]

معذرة هذه هى المشكلة فأى مثبت من عائلة 78×× يبدأ العمل على الأقل ب2 فولت أعلى من القيمة الإسمية له أى ان 7812 يحتاج 14 فولت على الأقل لكى يبدأ العمل فمفهوم أنه يثبت الخرج مهما كان الدخل غير صحيح
ثانيا السخونة تعتمد أساسا على التيار المسحوب و 700 مللى تيار كبير فالحرارة 0.7 أمبير × 3 فولت فرق بين الدخل و الخرج يكون الناتج 2 وات حرارة تسخن الوحدة كثيرا لذا دوما يثبت بها مبرد

تقول انك تستخدم 9 فولت بدون مشاكل - المقارنو هنا خطأ فالعبرة بالتيار المسحوب مع فرق الفولت بين الدخول و الخروج

طبعا بدون حمل أى بدون سحب تيار ستقرأ جهد الخل بلا تغيير وهذا منطقى

[Themarkez]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

معذرة هذه هى المشكلة فأى مثبت من عائلة 78×× يبدأ العمل على الأقل ب2 فولت أعلى من القيمة الإسمية له أى ان 7812 يحتاج 14 فولت على الأقل لكى يبدأ العمل فمفهوم أنه يثبت الخرج مهما كان الدخل غير صحيح
ثانيا السخونة تعتمد أساسا على التيار المسحوب و 700 مللى تيار كبير فالحرارة 0.7 أمبير × 3 فولت فرق بين الدخل و الخرج يكون الناتج 2 وات حرارة تسخن الوحدة كثيرا لذا دوما يثبت بها مبرد

تقول انك تستخدم 9 فولت بدون مشاكل - المقارنو هنا خطأ فالعبرة بالتيار المسحوب مع فرق الفولت بين الدخول و الخروج

طبعا بدون حمل أى بدون سحب تيار ستقرأ جهد الخل بلا تغيير وهذا منطقى

طبعا انا عاجز عن الشكر اولا
كلامك علميا صحيح وانا واثق انك من المميزين في هذ المجال اما عن التجربة فانا عملت اكثر من دارة وكانت نتائجها سليمة حيث ان الخرج يكون 11.6 وثابت من نفس البطارية وانا استخدم مبرد للمنظم ومعجون تبريد ما يثير استغرابي عمل الدارات السابقة اولا وهبوط الفولط ثانيا
والاهم ماهو برايك استاذي الكريم الحل المناسب؟؟؟؟شكرا لرحابة صدرك

[حيدر علاج حسن]

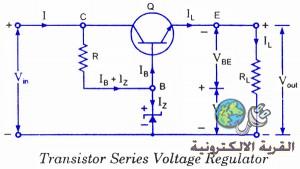

استخدم هذه الدائرة مع مراعاة اختيار الترانزستور المناسب بحيث ان تحمله للتيار يكون ضعف تيار الحمل ...

[Themarkez]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

استخدم هذه الدائرة مع مراعاة اختيار الترانزستور المناسب بحيث ان تحمله للتيار يكون ضعف تيار الحمل ...

استاذ حيدر خالص الشكر لك ولايضاحاتك المتميزة
