[MYM]

في هذا <<<<الموقع>>>> يوجد كيفية عمل مبرمجة USB و قد قمت بالفعل بعملها و هي جيدة
و أنوه عن بعض الأمور ...
1- في الرسم التخطيطي للدائرة ستجد المقاومة 13 و الزنر الموازي لها مكتوب عليهم NA و هذا يعني أن هذة المقاومة أو الزنر أز كلاهما قد تتجاهلة أثناء التركيب و قد تحتاج تركيبة ..... أنا تجاهلتهم إلا أنني عدت و إضطررت لإستخدامهم ... ((فلا تتجاهلهم من البداية يكن أفضل)).
2- البرنامج المشغل لها مقسوم قسمين ... الأول يسمى الـ Bootloader و الثاني يسمى الـ Firmware .. و الفرق بين الإثنان بسيط ...
الـ Bootloader يتم تحميلة على الـ PIC التي تستخدم في عمل المبرمجة قبل صناعة المبرمجة نفسها !!! (( أما عن كيفية ذلك .. ستجد بالموقع تفاصيل))
الـ Firmware يتم تحميلة على نفس الـ PIC أيضاً التي تستخدم في عمل المبرمجة بعد صناعة المبرمجة و تركيب الـ PIC عليها.((و كيفية ذلك ... بالبرنامج المرفق مع المبرمجة)).
3- في الدائرة التي ستصنعها .... يجب عمل رقعة أرضية حول مضخة الجهد .
* مضخة الجهد هي جزء من الدائرة هدفة رفع الجهد من 5 إلى 12 و لها الكثير من التشويش لأن فكرة عملها تقوم على التردد العالي .....
تردد عالي , جهد عالي .... النتيجة..... ضوضاء ... لهذا وجب عمل الرقعة الأرضية.
4- تأكد من اللحامات و الوصلات تكون عريضة قدر المستطاع.
تحياتي

[somood]

مشكور اخي على حرصك عللى تعميم الفائدة ..
ولكن ان كان لديك فهم اكثر لموضوع البوتلودر والفيرموير وكنت تستطيع الايضاح ...فيكثيرا ما يمر هذا المصطلاحان معي ولكن لا اعرف مايعنيان بالضبط وخاصة البوتلودر

[MYM]

اقتباس المشاركة الأصلية كتبت بواسطة somood مشكور اخي على حرصك عللى تعميم الفائدة .. ولكن ان كان لديك فهم اكثر لموضوع البوتلودر والفيرموير وكنت تستطيع الايضاح ...فيكثيرا ما يمر هذا المصطلاحان معي ولكن لا اعرف مايعنيان بالضبط وخاصة البوتلودر

نعلم أن البرامج تتحول في النهاية لملفات Hex لكي تنفذها البيكات أليس كذلك !!!
فملف الهيكس .... ما هو إلا برنامج يعمل على الـ PIC المستهدف إنزالة عليها !!!
متفقين حتى الآن ... أليس كذلك

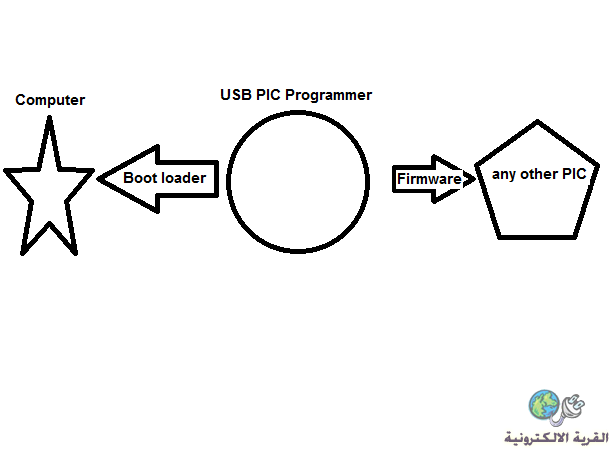

الـ Boot هو ملف (برنامج) يجعل الـ PIC يتعامل مع الكمبيوتر (( الـ PIC هنا هو المستخدم في صناعة المبرمجة 18F2550 أو 18F4550 على ما أتذكر ))
أي أن الكمبيوتر لن يستطيع أن يفهم أو يشعر أن ما تم توصيلة به هو مبرمجة أو ماوس أو ثلاجة أو غسالة .... إلا من ملف الـBoot
فبالتالي .... ملف الـ Boot مهم لكي يتعرف الكمبيوتر على المبرمجة !!!!



الـ Firmware هو ملف (برنامج) يجعل الـ PIC يتعامل مع البيكات المستهدف برمجتها (( الـ PIC هنا هو المستخدم في صناعة المبرمجة 18F2550 أو 18F4550 على ما أتذكر )) ولأن البيكات أنواعها كثيرة ... و دائما فيها الجديد .... فالـ Firmware كذلك .... يجدد دورياً

هذا و الله أعلم

[حيدر علاج حسن]

شكرا جزيلا ......

[المهندس أحمد1]

كيف يتواجد برنامجين فى نفس الوقت على نفس البيك هذا ما لا افهمه؟

[MYM]

اقتباس المشاركة الأصلية كتبت بواسطة المهندس أحمد1 كيف يتواجد برنامجين فى نفس الوقت على نفس البيك هذا ما لا افهمه؟

لا أعتقد أن البرنامجين يكونا منفصلين ....
فالأمر بالترتيب ....
أولا .. الـ Boot يقوم بتمكين المبرمجة من الإتصال بالكمبيوتر ....
و فور التمكين من ذلك .... يمكن للكمبيوتر إزالة الـ Boot و تنزيل الـ Firmeare و الذي يشمل أيضا معلومات الـ Boot ضمنيا داخلة لكي تتمكن المبرمجة من الإتصال بالكمبيوتر فيما بعد


أي بإمكانك ... أن تعتبر أن الـ Firmware ما هو إلا تحديث ... للـ Bootloader ..
