دائرة تكبير صوت 10 وات

Ahmed2013 · 04-03-2013, 10:39 PM

السلام عليكم ورحمة الله وبركاته

الرجاء مساعدتي في كيفية توصيل الدائرة التالية,,,, من اين يتم توصيل سلك السماعة الموجب وكذلك السالب؟,,,, وهل يتم توصيل السلك الموجب للتيار المستمر فقط أم الاثنين معاً ومن أين؟,, وهل الدائره بحاجه إلى مبدد حراري أم لا؟

شاكر لكم,,

Ahmed2013 · 04-03-2013, 10:44 PM

الـ DataSheet للدائرة من هنا

Ahmed2013 · 04-03-2013, 10:46 PM

الدائرة هي TDA2003

فكروعلم · 04-03-2013, 11:57 PM

أخي الموجب يوصل مع الطرف 5 والسالب مع الطرف 3 والذي هو الأرضي لاحظ إشارة الأرضي عليه ويجب وصل نقطتي الأرضي مع بعض وبالنسبة للسماعة حسب المخطط الطرف الذي من الأعلى هو الموجب والأسفل هو السالب

فكروعلم · 05-03-2013, 12:06 AM

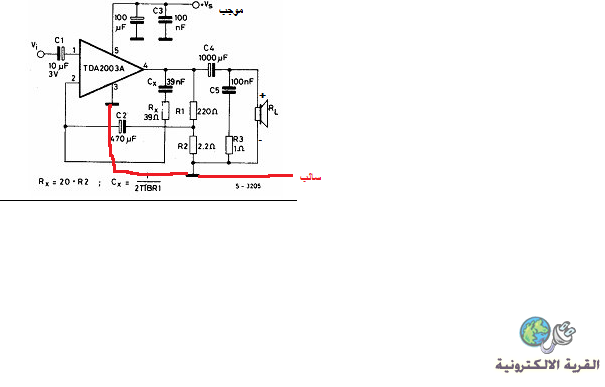

تفضل هذا هو رسم توضيحي

الدارة بحاجة لمبرد حراري

Ahmed2013 · 05-03-2013, 08:22 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة فكروعلم

تفضل هذا هو رسم توضيحي

الدارة بحاجة لمبرد حراري

لك جزيل الشكر أخي الكريم.
