[Abdw9]

السلام عليكم احبتي الكرام :
اتمنى أن تكونو في اتم الصحة والعافية لكم اغلى تحياتي
بخصوص هذا الموضوع وهو كبفبة اضافة عنصر غير موجود في مكتبة بروتوس او صناعة عنصر ليس موجود هذا الموضوع مهم جدا بيد أنني لم أجد له طريق لحلها
لدى بعض المعلومات الاساسية وربما ليسة هي بالكافية لاتمام المهمه
الذي حملني لذلك وهو عدم وجودي للعنصر TC4538 وهو عنصر مهم جدا لمشروع تبعي لكي اعمل بيهو سموليشن
آءمل من لديه اي معلومة او مقطع فيديو او شرح بالصور يوضح لنا الفرة أكثر
ولكم أحر تحياتي

[المغترب63]

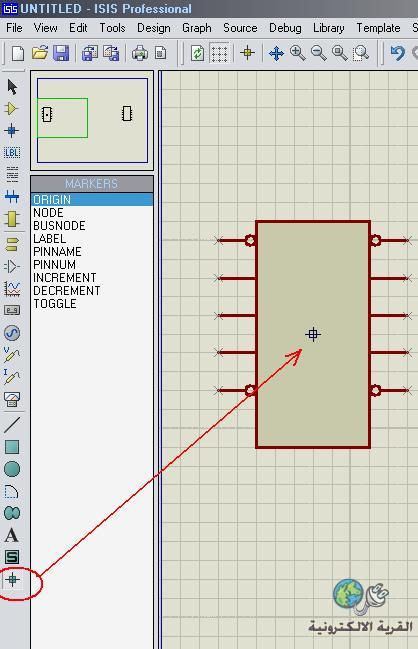

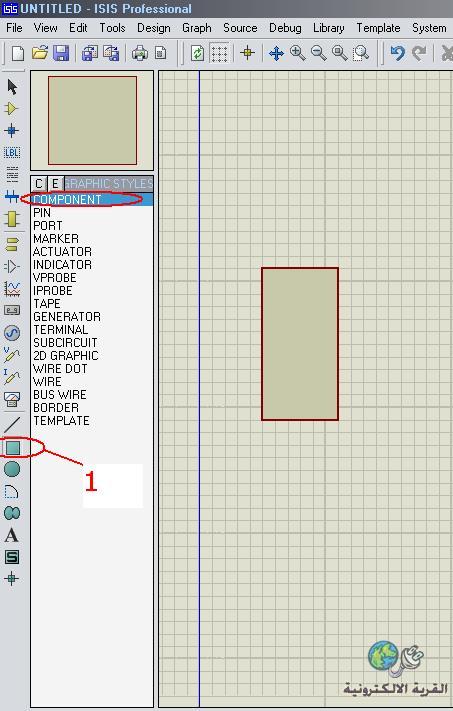

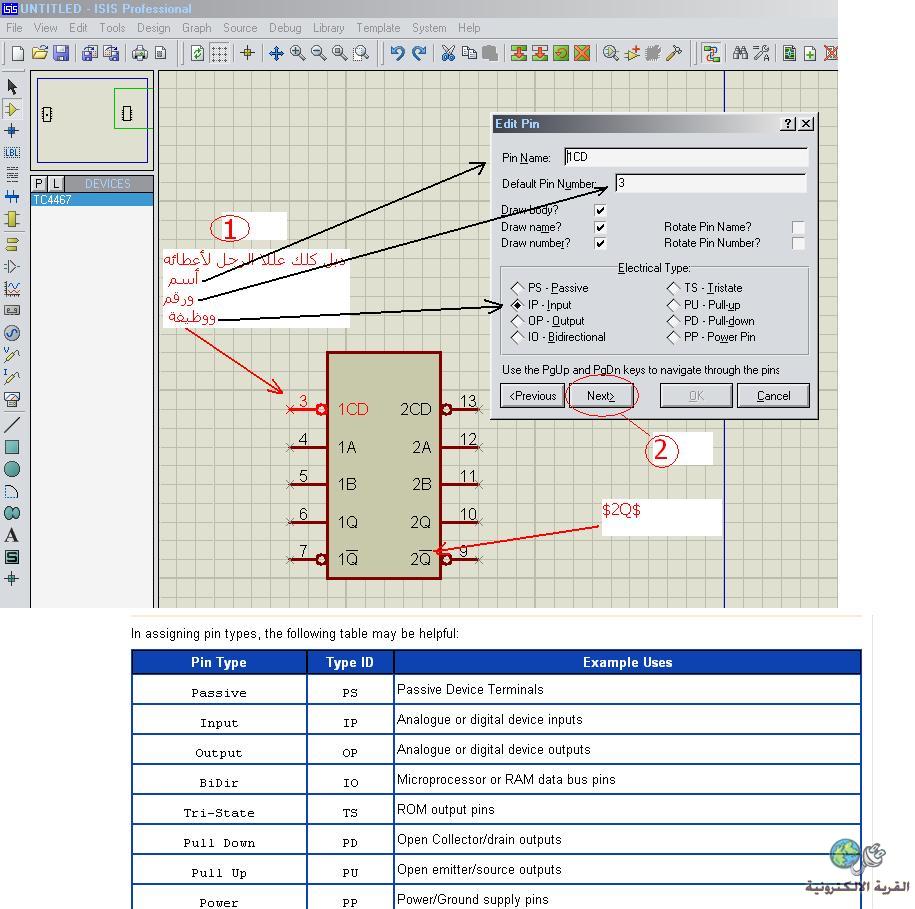

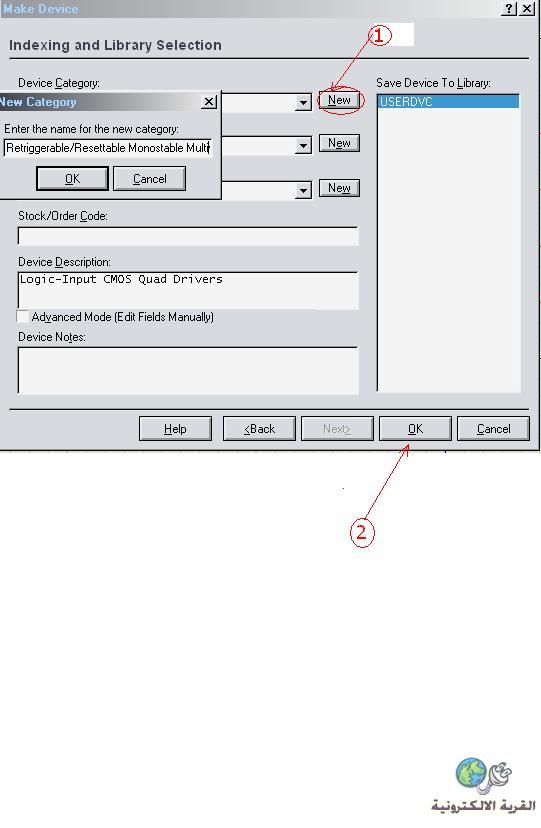

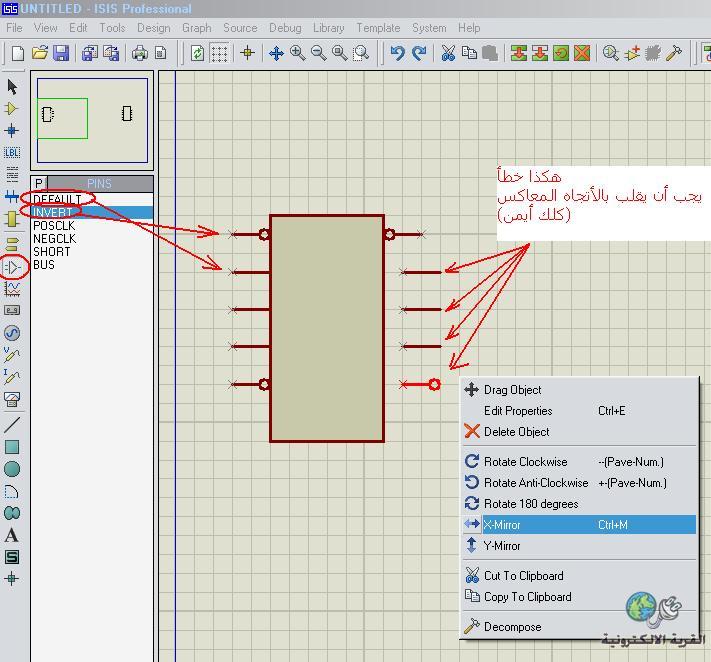

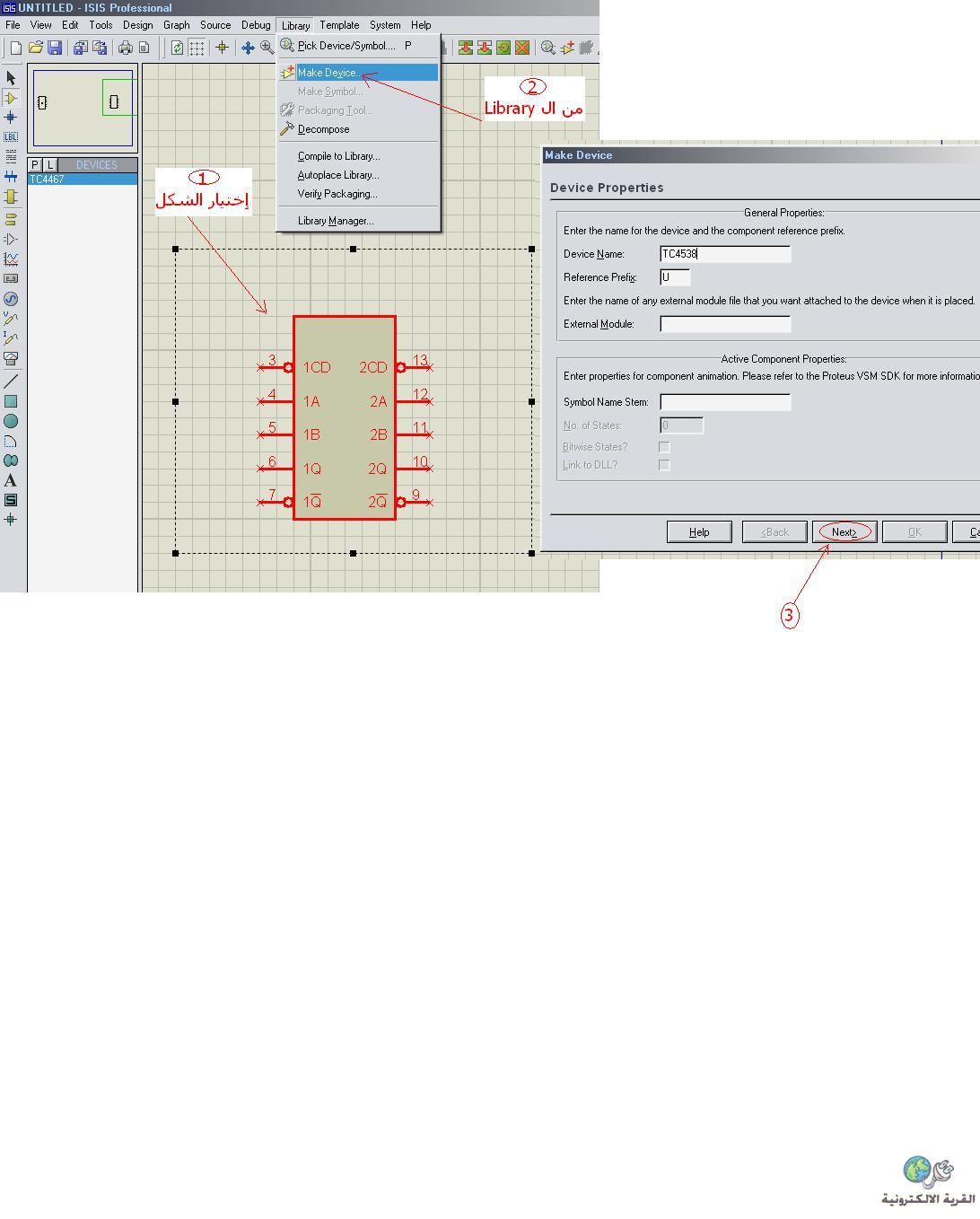

[IMG][/IMG]

[IMG][/IMG]

[IMG][/IMG]

[IMG][/IMG]

[IMG][/IMG]

[IMG][/IMG]

[Abdw9]

اقتباس المشاركة الأصلية كتبت بواسطة المغترب63 [IMG][/IMG] [IMG][/IMG] [IMG][/IMG] [IMG][/IMG] [IMG][/IMG] [IMG][/IMG] Tutorial: Make a component symbol in Proteus ISIS (HD) - YouTube

اخي المغترب بارك الله فيك وجزاك الله خير واحسان على الشرح والتوضيح الذي يبرهن انك مبدع والله لقد اثرت اعجابي
جعل الله لك هذا العمل في مبزان حسناتك

الان تمرنت على هذه الطريقة تماما واتقنتها بقي لي شيئ لا افهمه يوحي لي انه ثمة شيئ ناقص ...
عندما أقوم بعمل سموليشن لا تظعر اي شيئ مما يدل على ان هذا العنصر غير معروف لدى المحاكي
هلا وضحت لي كيف أفعل ؟
ولك كل حبي وتقديري استاذ المغترب

[المغترب63]

أخي الحبيب نعم , هذه الطريقة تستخدم لإضافة عنصر بقياساته لعمل الدائرة المطبوعة .
أما لغرض المحاكات فيستخدم برنامج السبايس spice.لكي يتعرف علية البروتوس .
