طلب مساعدة في مشروع electronic voting machine

[eng-fatma]

المشروع عبارة عن تجميع أصوات الأشخاص في انتخابات معينة عبر ضغط زر معين ضمن مجموعة من الازرار .

الهاردوير :

· Micro controller- pic18f452
· Lcd-16×2
· buzzer
· Tact switches-6 required
· Resistors-4.7k ohm, 10k ohm
· capacitors-30 pf, 0.1 uf, 100uf

و لقد ارفقت مع الموضوع صورة للدائرة باستخدام البروتوس لكن اردت ان اعرف كيف يتم ربط الbuzzer بالدائرة و اردت ان اعرف ايضا كيف يكون التصميم على ارض الواقع هل هو نفس البرتوس ام هنالك اضافات ؟؟؟؟

[حيدر علاج حسن]

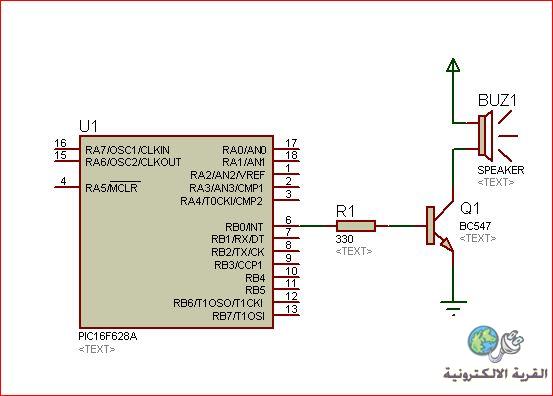

توصيل البزر يكون بهذه الطريقة طبعا يكون مع البن المخصصه له في الكود



وتوصيل اطراف تجهيز القدرة للبك مع المصدر و التي تكون غير ظاهرة في البروتوس لانه يوصلها تلقائيا ...

[eng-fatma]

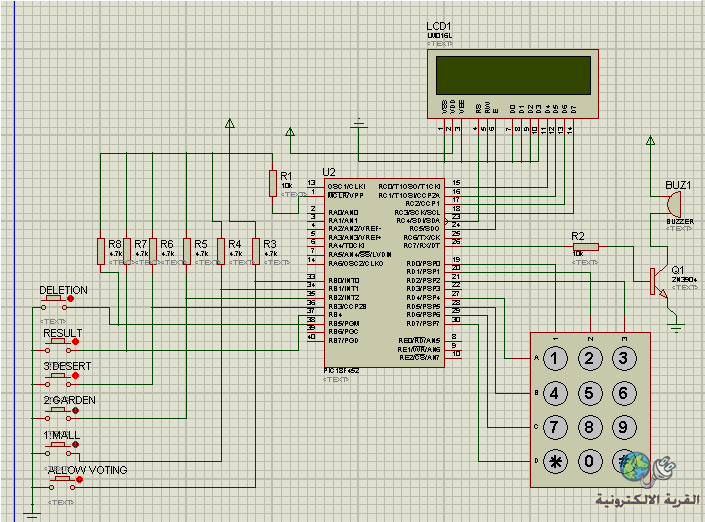

شكرا لك استاذ حيدر على ردك و اعتذر على تأخيري في الرد و كان السبب في ذلك اني اشتغل على المشروع و قد توصلت لمرحلة معينة من المشروع و هي مرحلة السوفت وير و لم استطع الاكمال و ذلك لأنني لا اعلم كيف التوصيل في أرض الواقع كما انني اريد ان اعرف قيمة المقاومات التي سيتم ربطها مع الbuzzer و ال switches و قد ارفقت صورة لمشروعي في برنامج البروتس في مرحلته النهائية
