دارة الكترونية للنقاش ( 24)

[فكروعلم]

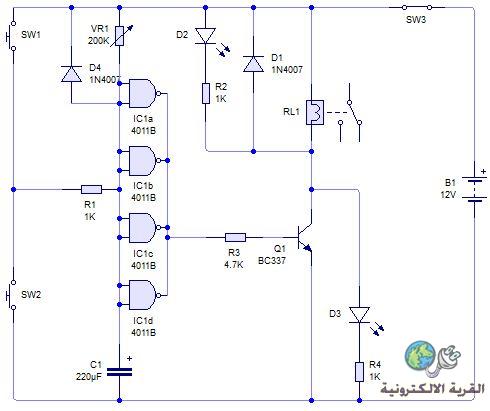

الدارة 24 من سلسلة دارة للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها

[yasser55]

المشاركة الأصلية كتبت بواسطة فكروعلم

الدارة 24 من سلسلة دارة للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها

السلام عليكم اخى الحبيب م/محسن و الاخوه الاحباء جميعا
على الرغم انى ابتعدت قليلا عن هذه الزاويه الرائعه للنقاش والتحليل الا انى احن اليها من وقت للاخر واشكر الظروف عندما تتاح لى الفرصه للمشاركه

مبدئيا لدينا المتكامله المنطقيه زات الاربع بوابات من نوع nand ولها حالتين اما خرج منخفض 0 منطقى عند تحول الطرفين 1+2 الى 1 منطق والعكس بالعكس ولدينا مجزى الجهد pr1 + r1 التى بتغيير قيمتها يمكن التحكم بسرعة شحن المكثف c1 وبالتالى اتوقع تاخيرا زمنيا على حسب الضبط وقيمة المكثف والمفتاحين البوش بتن للتحكم بالحاله المباشره للبوبات 0/1 وهكذا مثلا sw1 يحول الحاله للطرفين 1/2 دخل البوبات ناند الى مرتفعه اى1 منطقى وبالتالى 0 منطقى عند الخرج وبالتبعيه يضىء الليد d3 على اثر فتح الوصله c/e ثم لدينا الترانزستور bc 337 مع توصيل البيز عبر مقاومة تهزيب التيار r3 ثم الريليه على طرفه الكليكتور وليد ضوئى بين نفس الطرف والمقاومه r4 ثم الارضى ولدينا ايضا d1 لحماية الترانزستور ولدينا الليد الضوئى d2 ثم المقاومه r2 والاثنين بالتوازى مع الريليه واخيرا جهد ثابت 12 فولتdc والحاله الاخرى للدائره بالضغط على برست sw2 فيتحول طرفى البوابات ناند الى منخفض 0 ويرتفع الخرج ليوفر التيار انحياز وتشغيل الترانزستور فيعمل الريلايه وبالتبعيه يضىء الليد d2 على اثر فرق الجهد على طرفى الريلايه بعد مرور الجهد على اثر تحول c/e للترانزستور تقريبا شبه شورت

/

والخلاصه احس ان الاخ المبدع م/ محسن يريد توصيل معلومة ما عبر الدائره او ان يجرى تطويرها والاضافة عليها وهو دائما ما عودنا على المفاجئات والله اعلم

وارى انى تعجلت كثيرا /تحياتى للجميع

[seakrokram]

السلام عليكم ورحمه الله وبركاته
استاذي العزيز محسن الرب يباركك على جهودك في المنتدى
اما عن دائرة اليوم فهي تقوم بفصل حمل معين من المصدر DC12 فولت لفترة زمنيه تحددها دائرة التاخير الزمني المتكونه من المقاومه المتغيرة VR1 والمكثف C1 ويمكن تغير هذا الوقت عن طريق تفيير قيمه المقاومه المتغيرة
فعندما نضغط على البوش سويج SW2 تصل اشارة الصفر المنطقي الى بوابات الاربع ناندات مما يحول الحاله المنطقيه لدخل الترانسستر الى 1 منطقي مما يودي الى عمل الرلي وفصلالحمل لفترة زمنيه تحددها دائرة التاخير وبعد شحن C1 لاقصى حد تتحول الحاله المنطقيه في ادخال البوابات مرة اخرى الى 1 منطقي مما يحول حاله دخل الترانسستر الى 0 الصفر المنطقي وتوقفه عن العمل وتوقف الرلي عن العمل مما يودي الىتوصيل الحمل مرة اخرى
هذا تحليل اولي استاذي الفاضل

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة yasser55

السلام عليكم اخى الحبيب م/محسن و الاخوه الاحباء جميعا
على الرغم انى ابتعدت قليلا عن هذه الزاويه الرائعه للنقاش والتحليل الا انى احن اليها من وقت للاخر واشكر الظروف عندما تتاح لى الفرصه للمشاركه

مبدئيا لدينا المتكامله المنطقيه زات الاربع بوابات من نوع nand ولها حالتين اما خرج منخفض 0 منطقى عند تحول الطرفين 1+2 الى 1 منطق والعكس بالعكس ولدينا مجزى الجهد pr1 + r1 التى بتغيير قيمتها يمكن التحكم بسرعة شحن المكثف c1 وبالتالى اتوقع تاخيرا زمنيا على حسب الضبط وقيمة المكثف والمفتاحين البوش بتن للتحكم بالحاله المباشره للبوبات 0/1 وهكذا مثلا sw1 يحول الحاله للطرفين 1/2 دخل البوبات ناند الى مرتفعه اى1 منطقى وبالتالى 0 منطقى عند الخرج وبالتبعيه يضىء الليد d3 على اثر فتح الوصله c/e ثم لدينا الترانزستور bc 337 مع توصيل البيز عبر مقاومة تهزيب التيار r3 ثم الريليه على طرفه الكليكتور وليد ضوئى بين نفس الطرف والمقاومه r4 ثم الارضى ولدينا ايضا d1 لحماية الترانزستور ولدينا الليد الضوئى d2 ثم المقاومه r2 والاثنين بالتوازى مع الريليه واخيرا جهد ثابت 12 فولتdc والحاله الاخرى للدائره بالضغط على برست sw2 فيتحول طرفى البوابات ناند الى منخفض 0 ويرتفع الخرج ليوفر التيار انحياز وتشغيل الترانزستور فيعمل الريلايه وبالتبعيه يضىء الليد d2 على اثر فرق الجهد على طرفى الريلايه بعد مرور الجهد على اثر تحول c/e للترانزستور تقريبا شبه شورت

/

والخلاصه احس ان الاخ المبدع م/ محسن يريد توصيل معلومة ما عبر الدائره او ان يجرى تطويرها والاضافة عليها وهو دائما ما عودنا على المفاجئات والله اعلم

وارى انى تعجلت كثيرا /تحياتى للجميع

حبيبي الغالي ياسر نسيت ان تقول ولدينا ورقة بيضاء تم استنساخ الدائرة ببرنامج الرسام !!!!! هههههه حبيبي هذا من اجل المزحة لاتحتاج الدائرة لاي شرح فهي بسيطة للغاية حيث تعتبر بوابة ناند واحدة استخدمت كبوابة نوت او انفيرتر تم تعطيل الدخل اثناء شحن مكثفة عبر مقاومة عالية المفتاح الاعلى لالغاء المقاومة حيث يختصر زمن الشحن والمفتاح في الاسفل لغرض تفريغ المكثف ليعاد زمن الشحن من جديد الخرج طبعا يعتمد على معكوس الدخل علما ان حالة المنطق 1 عند الدخل تساوي تقريبا 2.2V >لذا تعتبر دائرة موقت زمني يمكن تسريعه او اعادتهه بواسطة البش بتن 1 و 2 تحياتي .

[rokoz77]

اعزائي اﻻعضاء
ما هو عمل الديود D4

[فكروعلم]

السلام عليكم

كلامكم صحيح هي مؤقت زمني يمكن زيادة قيمة المقاومة المتغيرة إلى 10 ميكا أوم ويصل الزمن بهذه الحالة إلى 35 دقيقة والمفتاحين كما ذكر الأخ نعيم بالتفصيل ولكن السؤال ما هي وظيفة D4 سؤال مهم

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة rokoz77

اعزائي اﻻعضاء
ما هو عمل الديود D4

حبيبي وظيفة D4 هي تفريغ شحنة المكثف اثناء انقطاع المصدر وبالتالي سيكون جاهز خلال ثواني لاعادة زمن التايمر عند اعادة المصدر عبر مفتاح S3
وبعد اذن الاستاذ فكروعلم هذا مختصر للدائرة مع رابط التشغيل .

http://speedy.sh/xqwSF/.cwz

[rokoz77]

المشاركة الأصلية كتبت بواسطة نعيم البديري

حبيبي وظيفة D4 هي تفريغ شحنة المكثف اثناء انقطاع المصدر وبالتالي سيكون جاهز خﻼل ثواني ﻻعادة زمن التايمر عند اعادة المصدر عبر مفتاح S3
وبعد اذن اﻻستاذ فكروعلم هذا مختصر للدائرة مع رابط التشغيل .

http://speedy.sh/xqwSF/.cwz

اتوقع انه بحاجة ﻻ كثر من بضع ثوان وذلك لسبب مرور التيار عبر عدة قطع حتى يتم التفريغ
ﻻ ادري ربما
