[newman2012]

السلام عليكم ورحمة الله
اخي الحبيب ياسر yasser55...لقد حملت من النت دائرة مستقبل راديو بسيط
وطبقتها ولكن مع بعض التعديل على القطع المتواجدة عندي...
حصلت على استقبال موجة واحدة فقط وهي التردد 1111Kh ..لكن المشكلة ان الصوت
منخفض جداً وفيه تشويش بالرغم اني وصلت خرج الدائرة إلى مكبير صوت ممتاز ورفعت للصوت
إلى آخر شيء ولكن بدون نتيجة مازال الصوت بالكاد تسمعه.
اريد اقتراحاتك اخ ياسر بما ان لديك خبرة بهذا المجال...ماذا تقترح علي أن اعدل بهذه الدائرة ؟
هل اضيف قطع او انزع قطع او ماذا بالضبط؟

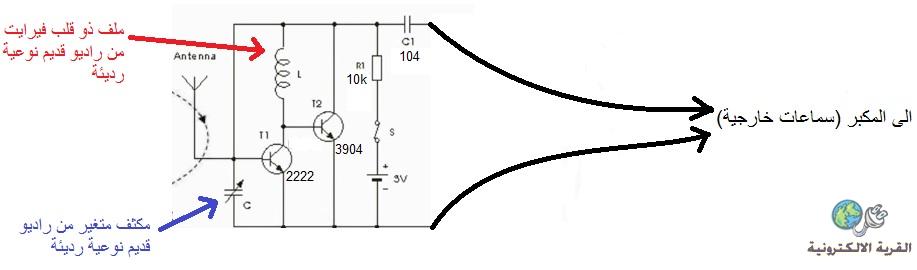

صورة الدائرة مرفقة

http://upload.qariya.info/images/qar...c7634bc3a7.jpg

[newman2012]

للرفع......

[yasser55]

السلام عليكم حبيبي نيومان اولا اخى اسف على التاخير بالرد واشكرك لثقتك بى ولاكن الافضل لو عممت السؤال دون تخصيص اسم فلست الاول والكثير افضل منى وعلى العموم الدائره التى ارفقتها لم اجربها سابقا ومن تكوينها يظهر عدم كفائتها لا فى الاستقبال ولا فى قوة خرجها الصوتيه فمن المؤكد انها ليست جيده ونصيحة منى هناك دوائر استقبال جيده وافضل منها واذا كنت تصر على دوائر الاستقبال للترددات المتوسطه فهذا رابط مهم ستستفيد منه ان شاء الله

http://www.almohandes.org/vb/f91/t50599/page2.html

مع خالص تحياتى

[newman2012]

اخي ياسر وكل الأخوة...ماهي أهم القطع التي لابد أن تتواجد عند هاوي اللاسلكي سواء من يقوم بعمل دوائر FM او دوائر موجات متوسطة
ياليت قائمة بأسماء الترانزوسترات المهمة والملفات واي قطع أخرى...
لأني ناوي إن شاء الله بشرائها بطلبية من خارج المدينة....وأرجو أن لا تنسى شيء مهم

[yasser55]

اخى الغالى نيومان ما تحتاجه للبدء فى تصميم او تنفيذ دوائر الارسال والاستقبال وعالم الاسلكى سيكون على حسب امكانياتك

1- عدة صيانه كامله من كاويه وقصدير ومالتى ميتر رقمى الخ الخ الخ .....

2- بوردات نحاسيه للتجارب والتنفيذ العملى وهى موجوده لدى محلات بيع العناصر الاليكترونيه باحجام مختلفه

3- اسلاك نحاس معزوله مختلفة الاقطار من 0.2 mm الى 2 mm

4- ترانزستورات قدره منخفضه لعمل دوائر بسيطه او لعمل الدوائر الاوليه بدوائر الارسال زات القدرات العاليه مثلc9014 -c9018- c945- 2n2222 c931-c889-c3055-c2053 -2n2219 -الخ الخ

5-ثم ترانزستورات رفع القدره واوصيك بهذه العائله لاكن احذر المقلد

c1970-c1971-c1972-c1946a وهذه العائله خاصه بتكبير القدره لترددات ال vhf--fm

واوصيك بمطالعة هذا الرابط للتعرف اكثر على الترانزستورات المختلفه الخاصه بهذا المجال ومواصفاتها واختيار الانسب لدوائرك المستقبليه بازن الله

http://www.qariya.com/vb/showthread.php?t=125161

6- مكثفات متغيره القيمه بقيم مختلفه بالبيكو فراد مثلا 100 بيكو فراد

7- اسلاك شيلد رفيعه خاصه بدوائر الارسال للربط بين الدوائر المختلفة القدرات وهى تقلل الفاقد من الاشاره اثناء النقل مثلا عند وصل دائره 1 وات مع مكبر 5 وات

8- ملفات rfc وهى ملفات خانقه للترددات العاليه ومانعه لمرورها الى حيث لا نريد لها ذالك او يمكنك تصنيعها بنفسك ان اردت فهى سهله

9-مجموعه متنوعه من المكثفات الثابتة القيمه مثل 30p- 27p- 57p او استخراجها من بوردات تالفه لاجهزه قديمه وهكذا تحصل على قيم كثيره لانك لن تستطيع شراء كل القيم

10-منظمات جهد مختلفه 5-8-12 /78 تستخدمها عند الحاجه

هذا مبدئيا وعليك تنظم امورك حسب حاجتك / تقبل تحياتى

[newman2012]

اقتباس المشاركة الأصلية كتبت بواسطة yasser55 7- اسلاك شيلد رفيعه خاصه بدوائر الارسال للربط بين الدوائر المختلفة القدرات وهى تقلل الفاقد من الاشاره اثناء النقل مثلا عند وصل دائره 1 وات مع مكبر 5 وات 8- ملفات rfc وهى ملفات خانقه للترددات العاليه ومانعه لمرورها الى حيث لا نريد لها ذالك او يمكنك تصنيعها بنفسك ان اردت فهى سهله

اسأل الله العظيم أن يجزيك خير الجزاء...
اخي ياسر ...لدي تساؤلات وأحاول تلخيصها....
اولاً قلت " اسلاك شيلد " ماهو اسمها العلمي او التجاري لو اردت البحث عنها في النت او السوق...؟

وقلت ملفات rFc ... سؤالي ماهي طريقة صناعتها؟

وسؤال آخر عن ترانزستور القدرة ... مكبر القدرة ...هل معناه يكبر الجهد والتيار بقولك القدرة ؟ ؟؟
لأن هناك لغط كثير حول مسألة التكبير ... هناك من يخالفني بقوله التكبير يكون للتيار فقط وآخر يقول التكبير يكون للجهد فقط .... وانا أظن تكبير القدرة هو تكبير الجهد + التيار.
