حسابات دائره المقاومه والمكثف

[peipo]

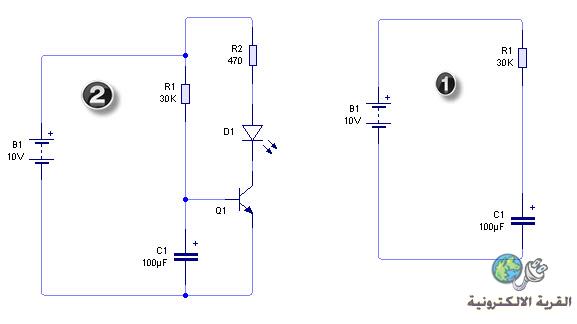

ياريت يا جماعه اعرف ازاى احسب الزمن ال هيستغرقه المكثف فى الصوره رقم (1) الى ان يكتمل شحنه ومحدش يقولى حاصل ضرب المقاومه فى المكثف لان النتيجه بتكون خطأ

اما لاصوره رقم 2 عايز اعرف الليد هيستغرق وقت كام علشان يضىء وايه هى المعادله ال ممكن استخدمها

شكرا ليكم جزيلا

[ماجد عباس محمد]

المكثف عمره ما يشحن تماما و دوما التيار فى تناقص و الفولت فى تزايد
المعادلة والشرح هنا
http://www.qariya.com/vb/showthread.php?t=59960
و الزمن = م × س هو الزمن للشحن حتى 69% تقريبا و لتمام الشحن افترض العلماء نسبة 90% و التى قربت إلى القيمة 5 × م × س
الشحن يكون لجهد كم من جهد البطارية الشاحنة ولا شيء اسمه تمام الشحن لأن الزمن من المعادلة سيكون مالانهاية

[فكروعلم]

المشاركة الأصلية كتبت بواسطة peipo

ياريت يا جماعه اعرف ازاى احسب الزمن ال هيستغرقه المكثف فى الصوره رقم (1) الى ان يكتمل شحنه ومحدش يقولى حاصل ضرب المقاومه فى المكثف لان النتيجه بتكون خطأ

اما لاصوره رقم 2 عايز اعرف الليد هيستغرق وقت كام علشان يضىء وايه هى المعادله ال ممكن استخدمها

شكرا ليكم جزيلا

في الحالة الأولى كيف كانت النتيجة معك غلط كيف حسبت وشو طلع معك الزمن بالحساب وبالتجريب شو طلع معك وأنت ما بتقبل الكلام الزمن يكون قيمة المكثف مضروب بقيمة المقاومة يعني كل البشرية كانت غلطانة لحد الآن

[peipo]

بالنسبه لكلام الاستاذ ماجد فعلا صح العلاقه بتكون مظبوطه لحد 69% لكن اتسائل يا بشمهندس ماجد يعنى مفيش علاقه تقريبيه من النتيجه الحقيقه دا بالنسبه للصوره رقم 1 اما بالنسبه للصوره رقم 2 فهنا اول المكثف ما يوصل .6 فولت اليد هينور يعنى مش هينتظر لحد اكتمال الشحن ياريت لو امكن اعرف الزمن هنا هيتحسب ازاى ؟

[peipo]

المشاركة الأصلية كتبت بواسطة فكروعلم

في الحالة الأولى كيف كانت النتيجة معك غلط كيف حسبت وشو طلع معك الزمن بالحساب وبالتجريب شو طلع معك وأنت ما بتقبل الكلام الزمن يكون قيمة المكثف مضروب بقيمة المقاومة يعني كل البشرية كانت غلطانة لحد الآن

الاخ فكر وعلم حضرتك لو عندك اى بنامج محاكاه جرب عليه واحسب حساباتك وارف لنا ملف يمكن اكون انا بنفذ الدائره غلط ولك جزيل الشكر

[seakrokram]

السلام عليكم ورحمه الله وبركاته
اخي العزيز peipo ان مساله حساب الزمن هو حسب القانون
T=R*C
ففي الرسم الاول يكون الزمن لشحن المكثف هو
T=30000*100/1000000
=3 ثانيه
اما في الدائرة الثانيه فوقت توهج ال LED لا يكون 3 ثانيه كما في الدائرة الاولى بل ان الجهد عندما يصل0.7 فولت على قاعدة الترانسستر وهو الجهد الواجب لتشغيل الترانسستر
اي ان زمن توهج الليد لا يتجاوز اكثر من 0.3 ثانيه وتستطيع حسابه عمليا بواسطه الاوسلسكوب على برامج المحاكات
تقبل مروري

[فكروعلم]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
اخي العزيز peipo ان مساله حساب الزمن هو حسب القانون
T=R*C
ففي الرسم الاول يكون الزمن لشحن المكثف هو
T=30000*100/1000000
=3 ثانيه
اما في الدائرة الثانيه فوقت توهج ال LED لا يكون 3 ثانيه كما في الدائرة الاولى بل ان الجهد عندما يصل0.7 فولت على قاعدة الترانسستر وهو الجهد الواجب لتشغيل الترانسستر
اي ان زمن توهج الليد لا يتجاوز اكثر من 0.3 ثانيه وتستطيع حسابه عمليا بواسطه الاوسلسكوب على برامج المحاكات
تقبل مروري

--------------------------------------------------------

[peipo]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
اخي العزيز peipo ان مساله حساب الزمن هو حسب القانون
T=R*C
ففي الرسم الاول يكون الزمن لشحن المكثف هو
T=30000*100/1000000
=3 ثانيه
اما في الدائرة الثانيه فوقت توهج ال LED لا يكون 3 ثانيه كما في الدائرة الاولى بل ان الجهد عندما يصل0.7 فولت على قاعدة الترانسستر وهو الجهد الواجب لتشغيل الترانسستر
اي ان زمن توهج الليد لا يتجاوز اكثر من 0.3 ثانيه وتستطيع حسابه عمليا بواسطه الاوسلسكوب على برامج المحاكات
تقبل مروري

شكرا ياغالى لكن مفيش معادله تعرفنى انه المقاومه والمكثف على مدخل الترانسيستور ستقوم بتاخير زمنه مقداره رقم معين مثلا ؟ وشكرا مره تانى
