دائرة انذار لزيادة ونزول درجة حرارة مكان

[نعيم البديري]

بسم الله الرحمن الرحيم
الى قريتي الحبيبة اهدي هذه الدائرة التي قمت بتصميمها نظرا لفائدتها في تشغيل انذار عند تغير درجة حرارة مكان حسب الحاجة (قاعات تربية دواجن الدجاج) ومفاقس البيض وغيرها ممن تحتاج الى درجة حرارة معينة واختلافها بالزيادة او النقصان يؤدي الى الى خسارة كبيرة ان لم يتم تلافيها بالسرعة الممكنة .

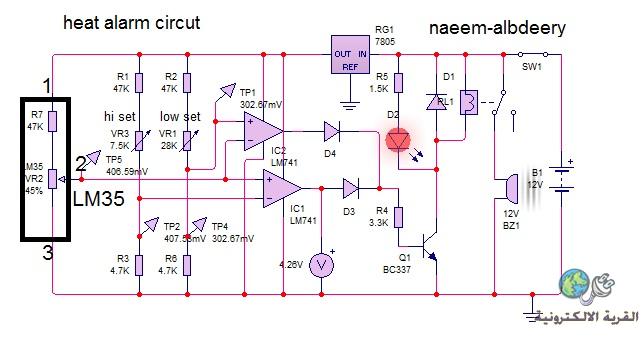

تم استخام الحساس الحراري LM35 وهو ذو خاصية يعطي خرج بشكل علاقة خطية بتغير درجة الحرارة ومن خلال مواصفات هذا العنصر عندما يكون التحهيز له 5V يعطينا 10mv لكل درجة مئوية واحدة تم اخذ مقارنين يكون الجهد المرجعي لهما القيمة المراد تعينها ففي 30 مئوية مثلا كحد ادنى ينظم الجهد المرجعي للمقارن على 300mv فعند انخفاض درجة الحرارة دون درجة 30 يكون خرج الحساس اقل من 300mv ولكون الدخل بواسطة العاكس يعطينا المقارن في الاعلى خرج يشغل الانذار عبر الريلي ..كذالك مقارن الحد الاعلى يتم الادخال بنفس الصيغة ولكن على الدخل اللاعاكس وبجهد مرجعي ينظم على 400mv اذا اردنا الانذار يعمل بمجرد عبور 40 مئوية صعودا .. (ملاحظة لضرورة التعامل بمحاكات الدائرة تم استخدام مقاومة متغيرة وثابتة المبينة داخل المستطيل يسار الدائرة لغرض اختبار الدائرة في المحاكات ..سأكون في انتظار آرائكم حول هذا المشروع وساحاول الاجابة على الاستفسار عن فكرة ووظيفة الدائرة ان شاء الله.

[banna1980]

المشاركة الأصلية كتبت بواسطة نعيم البديري

بسم الله الرحمن الرحيم
الى قريتي الحبيبة اهدي هذه الدائرة التي قمت بتصميمها نظرا لفائدتها في تشغيل انذار عند تغير درجة حرارة مكان حسب الحاجة (قاعات تربية دواجن الدجاج) ومفاقس البيض وغيرها ممن تحتاج الى درجة حرارة معينة واختلافها بالزيادة او النقصان يؤدي الى الى خسارة كبيرة ان لم يتم تلافيها بالسرعة الممكنة .


تم استخام الحساس الحراري LM35 وهو ذو خاصية يعطي خرج بشكل علاقة خطية بتغير درجة الحرارة ومن خلال مواصفات هذا العنصر عندما يكون التحهيز له 5V يعطينا 10mv لكل درجة مئوية واحدة تم اخذ مقارنين يكون الجهد المرجعي لهما القيمة المراد تعينها ففي 30 مئوية مثلا كحد ادنى ينظم الجهد المرجعي للمقارن على 300mv فعند انخفاض درجة الحرارة دون درجة 30 يكون خرج الحساس اقل من 300mv ولكون الدخل بواسطة العاكس يعطينا المقارن في الاعلى خرج يشغل الانذار عبر الريلي ..كذالك مقارن الحد الاعلى يتم الادخال بنفس الصيغة ولكن على الدخل اللاعاكس وبجهد مرجعي ينظم على 400mv اذا اردنا الانذار يعمل بمجرد عبور 40 مئوية صعودا .. (ملاحظة لضرورة التعامل بمحاكات الدائرة تم استخدام مقاومة متغيرة وثابتة المبينة داخل المستطيل يسار الدائرة لغرض اختبار الدائرة في المحاكات ..سأكون في انتظار آرائكم حول هذا المشروع وساحاول الاجابة على الاستفسار عن فكرة ووظيفة الدائرة ان شاء الله.

ما شاء الله لا قوة الا بالله ...... بارك الله لك موضوع جميل ويستاهل تحية

واسمحلى انا هاقتبس بعض الافكار من الدائرة هاتوفر معي ic وهو توصيل الترانستور مع الريلاي.

زادك الله علما وكرما .... الى الامام اخي الكريم نصر الله بكم دينه امين

[banna1980]

url=http://upload.qariya.info/images/qariya_com_eaf2dee183.jpg][/url]

معلش يا هندسة .... ما وظيفة D3&D4 ممكن اوفر 10قروش هههههه

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة banna1980

معلش يا هندسة .... ما وظيفة D3&D4 ممكن اوفر 10قروش هههههه

حبيبي شنهو القصة بدأها اخي واستاذي فكر وعلم وها انتم استلمتم خصوصا بعد ان وجدتم مسكة يد ولم اكن حتى السبب فيها :: يسرني اخي ان يكون اول رد في هذا الموضوع يبدأ بهذه الضرافة وخفة الضل اضنك تعرف الجواب لكن تريد الملاطفة عموما الدايودين هنا لجمع اخراجي المقارنين العالي والواطي فهما هنا يمثلان بوابة (أو) يعني OR الا تلاحظ انني احب التوفير بدل متكاملة دايودين وخلص .ههههه . تحياتي اريد منك سؤلا اقوى يجلب توفير اكثر !!!

[banna1980]

المشاركة الأصلية كتبت بواسطة نعيم البديري

حبيبي شنهو القصة بدأها اخي واستاذي فكر وعلم وها انتم استلمتم خصوصا بعد ان وجدتم مسكة يد ولم اكن حتى السبب فيها :: يسرني اخي ان يكون اول رد في هذا الموضوع يبدأ بهذه الضرافة وخفة الضل اضنك تعرف الجواب لكن تريد الملاطفة عموما الدايودين هنا لجمع اخراجي المقارنين العالي والواطي فهما هنا يمثلان بوابة (أو) يعني OR الا تلاحظ انني احب التوفير بدل متكاملة دايودين وخلص .ههههه . تحياتي اريد منك سؤلا اقوى يجلب توفير اكثر !!!

هههههههه انا فعلا حبيت اتاكد ممكن استغني عنهم ولا لا لانك كما تري في المشاركات باحاول اتعلم اكثر ومع ذلك حبيت اشارككم هذا الجو المرح ....جزاك الله خيرا

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة banna1980

هههههههه انا فعلا حبيت اتاكد ممكن استغني عنهم ولا لا لانك كما تري في المشاركات باحاول اتعلم اكثر ومع ذلك حبيت اشارككم هذا الجو المرح ....جزاك الله خيرا

شكرا لك حبيبي ساشرح ملخص الفكرة بطريقة اخرى لكي يتم التعرف اكثر بالدائرة جهاز الانذار هذا له حدين الاول عالي مثلا نقول 40 مئوي والثاني واطي مثلا 30 مئوي اذا سوف يشغل جهاز الانذار اذا ارتفعت درجة حرارة المحيط فوق 40 او نزلت تحت ال 30 مئوي كما سبق توضيحه :الفكرة بخرج الحساس LM35 الذي هو متكاملة تعطي خرج خطي مع تغيير درجة الحرارة وبمعدل 10mv لكل درجة مئوية واحدة تتم معايرة الجهدين المرجعيين للمقارنين حسب الطلب او حسب الحاجة ليعمل الانذار عند تجاوز تلك القيمتين سواء صعودا فوق اقصى حد مسموح او نزولا لادنى درجة حرارة مسموح بها ولا يعمل ضمن مجال المسموح ...بالمناسبة اسرفت قليلا حين استخدمت عدد 2 من المتكاملة 741 وكان من التوفير استخدام المتكاملة LM358 وهي صغيرة وجميلة وتحتوي على عدد2 من المقارنات واقطابها 8 فقط .

[فكروعلم]

رائع يارائع دارة جميلة كاملة الأوصاف ياكامل الأوصاف سلمت أيديك وأتمنى أن أرى المزيد من تصميماتك في الأيام القادمة

لك حبي وتقديري أخي وصديقي الغالي نعيم

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

رائع يارائع دارة جميلة كاملة الأوصاف ياكامل الأوصاف سلمت أيديك وأتمنى أن أرى المزيد من تصميماتك في الأيام القادمة

لك حبي وتقديري أخي وصديقي الغالي نعيم

بوجودك استاذ فكر والطيبين امثال الاستاذ وليد والاستاذ خميس ولاخ تيكو والاخ ياسر وجميع الاصداقاء اللذين يشاركوننا في نقاش الدوائر التي تقدمها من اجل ان نتعلم الخبرة والفنون في توظيف العناصر الالكترونية لتؤدي اعمالا جميلة في خدمة البشر بفضلكم جميعا سنقدم بل سنتقدم ان شاء الله في هذا المجال .تحياتي
