دارة الكترونية للنقاش ( 25 )

[فكروعلم]

السلام عليكم

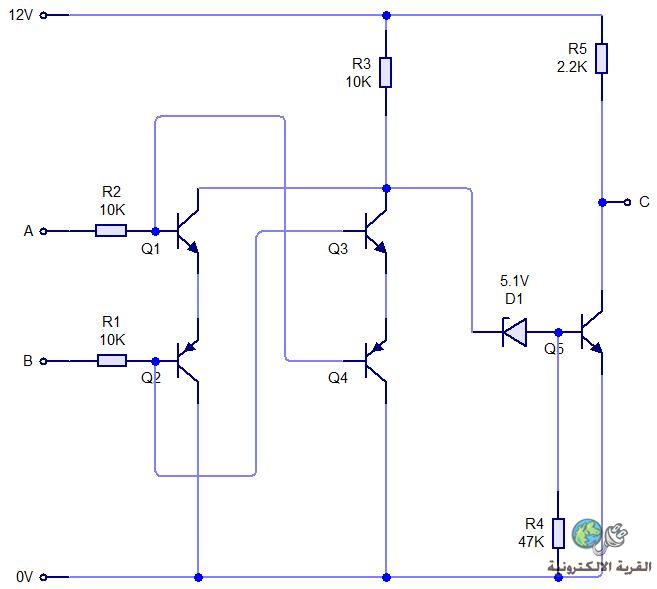

أقدم لكم الدارة 25 من سلسلة دارة الكترونية للنقاش للوصول إلى وظيفتها وطريقة عملها

[ibn al islam]

السلام عليكم

شرح لوضيفة الدائره

[فكروعلم]

المشاركة الأصلية كتبت بواسطة ibn al islam

السلام عليكم

شرح لوضيفة الدائره

أخي الغالي راجع الدارة بهدوء وتأني

[yasser55]

تحياتى اخى الحبيب م/ محسن على الاسلوب الجديد الرائع واعتقد لو اخدنا الدائره على بعضها فستكون بوابه اور OR

[فكروعلم]

المشاركة الأصلية كتبت بواسطة yasser55

تحياتى اخى الحبيب م/ محسن على الاسلوب الجديد الرائع واعتقد لو اخدنا الدائره على بعضها فستكون بوابه اور OR

حاول التدقيق أكثر يا أخ ياسر أشرب فنجان قهوة وحاول مرة ثانية ستصل إالى النتيجة الصحيحة

[yasser55]

المشاركة الأصلية كتبت بواسطة فكروعلم

حاول التدقيق أكثر يا أخ ياسر أشرب فنجان قهوة وحاول مرة ثانية ستصل إالى النتيجة الصحيحة

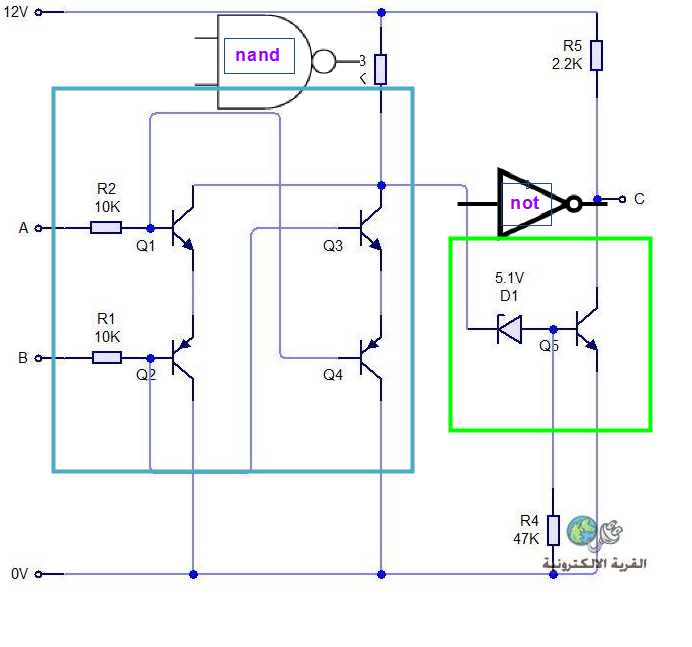

اخى الغالى م/ محسن بعد فنجان قهوه فظيع هههههه لم اجد تفسيرا لمكونات الدائره الا ان الترانزستورات Q1-Q2-Q3-Q4 سيعملان عمل البوابه المنطقيه NAND والترانزستور Q5 بتاثير الجهد العكسى للزينر سيعمل على عكس الحاله NOT اما لو نظرنا للدائره كوحده واحده فستعطى وظيفة البوابه OR وهذا مؤكد

[ibn al islam]

السلام عليكم

بعد الاخذ بنصيحتك اخى محسن دقت جيدا فى الرسم الخطأ ....2ترانزيستور pnp

[نعيم البديري]

السلام عليكم احبابي :لماذا كل هذا التعقيد فالدائرة بسيطة ولاتحتاج لقهوة او شاي انا بالنسبة لي تناولت بيبسي كولا ونظرت اليها بشكل عام وجدتها تعادل XOR يعني بوابة او الاستثنائية .واشرحها بالتفصيل مساء لنني الان في العمل .. وهنا اطرح سؤال اختباري حول الدائرة ::ماهي فائدة الزنر قبل قاعدة الترانزستور النهائي ؟؟تحياتي
