تصميم دارة الكترونية ( 4 )

[فكروعلم]

بالرغم من عدم الأنتهاء من تصميم الدارة الثالثة ولكن سنستمر بها لحين الوصول إلى أعتماد أفضل تصميم سنبدأ بتصميم الدارة الرابعة

لدينا محرك تيار مستمر نريد أن نشغله بالأتجاهين مع أمكانية ضبط زمن التشغيل لكل إتجاه مع مراعات عدم عكس الحركة قبل أن يتم إيقاف المحرك أي يتم العمل كالآتي يدور المحرك بإتجاه اليمين ثم يتوقف ثم يعمل بإتجاه اليسار ثم يتوقف ثم يعمل بإتجاه اليمين وهكذا
يتم استخدام الجهد 12 فولت للدارة وللمحرك

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

بالرغم من عدم الأنتهاء من تصميم الدارة الثالثة ولكن سنستمر بها لحين الوصول إلى أعتماد أفضل تصميم سنبدأ بتصميم الدارة الرابعة

لدينا محرك تيار مستمر نريد أن نشغله بالأتجاهين مع أمكانية ضبط زمن التشغيل لكل إتجاه مع مراعات عدم عكس الحركة قبل أن يتم إيقاف المحرك أي يتم العمل كالآتي يدور المحرك بإتجاه اليمين ثم يتوقف ثم يعمل بإتجاه اليسار ثم يتوقف ثم يعمل بإتجاه اليمين وهكذا
يتم استخدام الجهد 12 فولت للدارة وللمحرك

يعمل ثم يقف فترة اقصر ثم يغير اتجاهه ثم يقف فقط ام تستمر العملية بالعمل والعكس ؟؟

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

يعمل ثم يقف فترة اقصر ثم يغير اتجاهه ثم يقف فقط ام تستمر العملية بالعمل والعكس ؟؟

يجب أن يكون مجال لضبط زمن إتجاه اليمين وزمن التوقف وزمن إتجاه اليسار وبالنسبة للعملية مستمرة إلى أن نقطع التغذية

[rock blasting]

لم يكتمل التصميم , لضيق الوقت ... لكن سأكمل لاحقا بعد الامتحانات



بالنسبة للـ s1 وذلك لإختيار اتجاه الماتور ( يميين او شمال )
بالنسبة للمقاومة المتغيرة , لإختيار زمن تشغيل الماتور
بالنسبة لعملية التوقف أثناء التبديل , سأكملها لاحقا
بالنسبة لقيم العناصر , سأكملها لاحقا
كم زمن التوقف ؟ أو أترك الخيار للمستخدم بحيث يتم ضبط زمن التوقف؟

________________

أين موضوع الدائرة الثالثة التي لم تصمم حتى الان؟
سأجتهد بها بعد الامتحانات

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

يجب أن يكون مجال لضبط زمن إتجاه اليمين وزمن التوقف وزمن إتجاه اليسار وبالنسبة للعملية مستمرة إلى أن نقطع التغذية

السلام عليكم : قمت بتصميم دائرة لها زمن تشغيل يمكن التحكم به ولكن متساوي في الاتجاهين يعني زمن الدوران لليمين = زمن الدوران الى اليسار ويمكن التحكم بقيمة هذا الزمن . وتوجد فترة للتوقف عند قلب الاتجاه ويمكن التحكم به ايضا هل ينفع هذا ام يوجد عيب كي لا ارفعها قبل ان اقوم بتعديلها وسنكمل الموضوع في المساء ان شاء الله (الدائرة جاهزة على هذا الوصف ) ماهو رايك اساذ فكروعلم بهذا الكلام .

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم : قمت بتصميم دائرة لها زمن تشغيل يمكن التحكم به ولكن متساوي في الاتجاهين يعني زمن الدوران لليمين = زمن الدوران الى اليسار ويمكن التحكم بقيمة هذا الزمن . وتوجد فترة للتوقف عند قلب الاتجاه ويمكن التحكم به ايضا هل ينفع هذا ام يوجد عيب كي لا ارفعها قبل ان اقوم بتعديلها وسنكمل الموضوع في المساء ان شاء الله (الدائرة جاهزة على هذا الوصف ) ماهو رايك اساذ فكروعلم بهذا الكلام .

السلام عليكم
لا مشكلة أعتبر الزمن متساوي الآن وأرفعها ونعتبرها نموذج ونقوم بالتعديل عليها متعاونين لنصل إلى الحل الثاني ولا يهمك أخ نعيم للتحكم بالزمنين مافي مشكلة منحلها وإذا ما أنحلت مش ضرورية

[نعيم البديري]

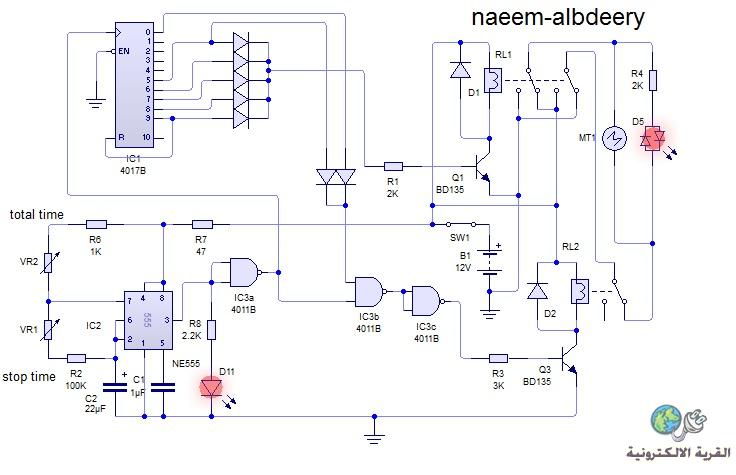

السلام عليكم هذه الدائرة كمحاولة اولى باستخدام 555 و 4017 و4011 ومجموعة عناصر ارجو ان تنال رضاكم وان اردتم الشرح ساكون جاهز بعد المساء ان شاء الله

http://speedy.sh/CjmMb/.cwz

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم هذه الدائرة كمحاولة اولى باستخدام 555 و 4017 و4011 ومجموعة عناصر ارجو ان تنال رضاكم وان اردتم الشرح ساكون جاهز بعد المساء ان شاء الله

http://speedy.sh/CjmMb/.cwz

السلام عليكم
كيفك ياغالي
أخي نعيم بداية جيدة ولكن يجب أن نعمل على أختصار عدد العناصر لقد جربت الدارة وهي تقوم بالوظيفة المطلوبة ولكن بالنسبة لضبط زمن عمل المحرك يجب أن يكون قابل للضبط بسهولة وبالنسبة لزمن الإيقاف يمكن أن نجعله ثابت
