مولد ذبذبات 15625 هيرتز

[اسامه الحكيم]

السلام عليكم

اريد مشاركتكم هذه الدائره والاستفسار عنها

اريد استخدام المتكامله 555 لتوليد موجه بتردد 15625 هيرتز

واجريت بعض الحسابات للمقاومات والمكثف للحصول على هذا التردد

ولست متأكد من حساباتى ( خبرتى محدوده فى التصميم )

فهل من خلال هذه القيم سأحصل على التردد المطلوب

وهذه الدائره اود استخدامها فى الصيانه ( حقن اشارة الافقى ) للتليفزيون

وهذه هى الصوره



ارجوا المساعده فى تصميمها

[حيدر علاج حسن]

لا اخي هذه القيم عالية جدا و سوف تعطيك تردد 15Hz فقط

C=10nF
R1=1 k
R2=4.57 K
duty = 50%
لكن لماذا تستخدم منظم جهد 5 فولت ؟؟ظ

[اسامه الحكيم]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

لا اخي هذه القيم عالية جدا و سوف تعطيك تردد 15Hz فقط

C=10nF
R1=1 k
R2=4.57 K
duty = 50%
لكن لماذا تستخدم منظم جهد 5 فولت ؟؟ظ

شكرا اخى حيدر

ولكن القيم التى وضعتها انا فهى من خلال برنامج لحسابات المتكالمه 555

555 Timer

اما بالنسبه لاختيار العمل على 5 فولت لاننى اريد الحصول على خرج فى حدود 2 فولت على طرف رقم 3 بتردد 15625 هيرتز

ولو هناك حسابات اخرى نضعها فى الحسبان اكون ممنون

[yasser55]

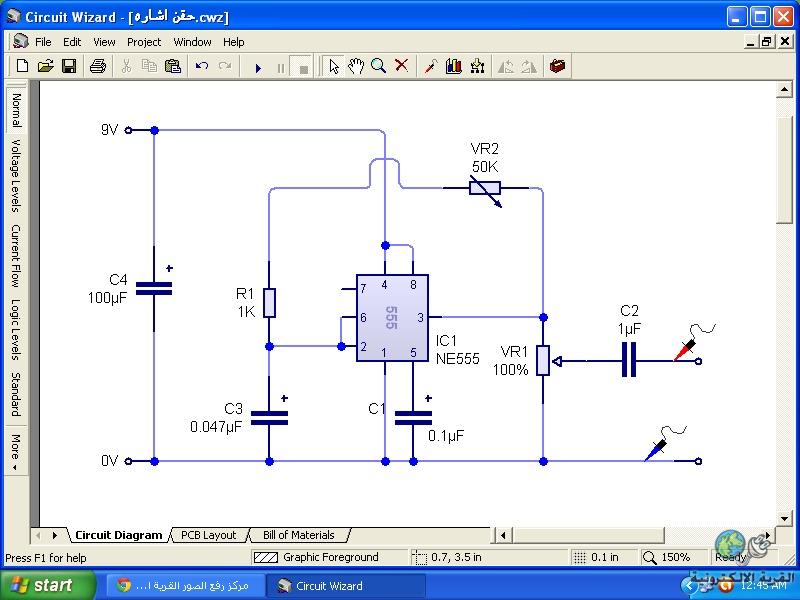

اخى الغالى اسامه جرب الدائره دى على مالتى سيم

تحياتى يا غالى

[اسامه الحكيم]

المشاركة الأصلية كتبت بواسطة yasser55

اخى الغالى اسامه جرب الدائره دى على مالتى سيم

تحياتى يا غالى

كم قيمة المقاومه VR1 وهل انت تعتمد هذه الفكره

تحياتى

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة اسامه الحكيم

السلام عليكم

اريد مشاركتكم هذه الدائره والاستفسار عنها

اريد استخدام المتكامله 555 لتوليد موجه بتردد 15625 هيرتز

واجريت بعض الحسابات للمقاومات والمكثف للحصول على هذا التردد

ولست متأكد من حساباتى ( خبرتى محدوده فى التصميم )

فهل من خلال هذه القيم سأحصل على التردد المطلوب

وهذه الدائره اود استخدامها فى الصيانه ( حقن اشارة الافقى ) للتليفزيون

وهذه هى الصوره



ارجوا المساعده فى تصميمها

القيم تعطيك فعلا 15ك يبدو أن الإخوة لم يلحظوا أن المكثف 100 بف

هناك ملحوظتان
الأولى المكثف صغير جدا قد يسبب عدم دقة الدائرة إذ يفضل أن تبدأ من 1000 بف كما تذكر الداتا شيت مع تعديل باقى القيم لكن لن تعوق من أداء الدائرة
الثانية لا يمكن تحديد تردد بدقة بالمعادلات فلو غيرت المتكاملة بأخرى ستجد اختلاف طفيف فى التردد كما تقول أيضا الداتا شيت لذا دوما تستخدم مقاومة متغيرة للضبط الدقيق

[حيدر علاج حسن]

نعم صحيح ... انا وقع نظري على القيمة 0.1 مايكرو ...

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

القيم تعطيك فعلا 15ك يبدو أن الإخوة لم يلحظوا أن المكثف 100 بف

هناك ملحوظتان
الأولى المكثف صغير جدا قد يسبب عدم دقة الدائرة إذ يفضل أن تبدأ من 1000 بف كما تذكر الداتا شيت مع تعديل باقى القيم لكن لن تعوق من أداء الدائرة
الثانية لا يمكن تحديد تردد بدقة بالمعادلات فلو غيرت المتكاملة بأخرى ستجد اختلاف طفيف فى التردد كما تقول أيضا الداتا شيت لذا دوما تستخدم مقاومة متغيرة للضبط الدقيق

السلام عليكم :: اتفق تماما مع ملاحظات الاستاذ ماجد عباس .. واضيف حول استخدام الدائرة كمذبذب افقي هنا يجب ان تعرف ان شكل الاشارة في هذا المذبذب ليس موجة جيبية بل اعتقد انها اقرب الى المربعة وان اصل تردد المسح الافقي في الشاشة هو ليس هذا وذالك بل شكلكها على الاكثر (سن المنشار ) لان زمن رجوع شعاع المسح يجب ان يكون قصير كذالك المذبذب المستخدم هنا 555 لايتساوى فيه زمن جهتي الموجة لذا يجب اخذ تلك الحسابات بنظر الاعتبار وشكرا .
