اقتباس:
المشاركة الأصلية كتبت بواسطة moody2

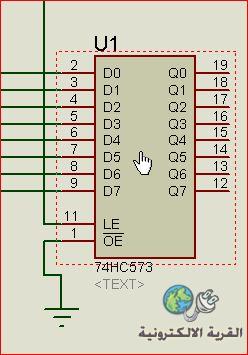

انا عندى دايرة الخرج بتاعها لحظى انا عايز اخليه يبقى لاتش ازاى اعمل كدة انا دورت ولقيت انى ممكن اعمل كدة بالاى سي 74hc373 بس انا مش عارف بيتوصل ازاى وايه اللى المفروض اعمله
لو مش هينفع بيها ممكن تقوليلى احول الخرج اللحظى ده لخرج لاتش ازاى
|
المتكاملة مصممة على اساس انك تضغط طوال زمن الحركة و عندما يرفع يدك تتوقف الحركة ولهذا لم يوضع لها زر STOP
لو تريد Latch يمكنك الغاء زر تربو و استخدامه STOP
الخرج توصله لطرف S فى 4013 وهى بها 2 وحدة Flip Flop و طبعا زر تربو يذهب للأربع وحدات طرف R
الأفضل توصل طرف S فى 4013 بالأرض توصيل طرف D لكل واحدة 4013 بالموجب و توصيل خرج الديكودر على طرف Clock و طبعا زر تربو يذهب للأربع وحدات طرف R
مخرجى يمين و شمال طبعا ستتركهما بدون تعديل
latch output
