[Hala M_S_K]

السلام عليكم ^^

هذا الترم أدرس مادة المايكروكونترولر ومطلوب مننا نسوي مشروع الله يوفقني ويوفق الجميع

استخدم البرامج التالية:
( mikro C PRO for PIC v.6.0 + PROEUS 7 professional)


عالعموم بدأت أول حاجة بكود بسيط :blinking_LED

_________________________________
void main()
{
TRISB =0;
PORTB=1;
_________________________________

ولما جربته مع PIC16F877a عالبروتيوس ووصلت السيقنال من البورت B واشتغلت الليد
لكن لما جربته مع PIC18F4550 لم تعمل الليد ولم تصل السيقنال اساسا للبورت B


ونفس الحال مع الكود التالي اللي يكتتب HELLO عال LCD
عملت مع PIC16F877a ولم تعمل مع PIC18F4550


__________________________________________________

// Lcd pinout settings
sbit LCD_RS at RB0_bit;
sbit LCD_EN at RB1_bit;
sbit LCD_D7 at RB7_bit;
sbit LCD_D6 at RB6_bit;
sbit LCD_D5 at RB5_bit;
sbit LCD_D4 at RB4_bit;

// Pin direction
sbit LCD_RS_Direction at TRISB0_bit;
sbit LCD_EN_Direction at TRISB1_bit;
sbit LCD_D7_Direction at TRISB7_bit;
sbit LCD_D6_Direction at TRISB6_bit;
sbit LCD_D5_Direction at TRISB5_bit;
sbit LCD_D4_Direction at TRISB4_bit;



void main()
{
Lcd_Init();
Lcd_Out(1, 3, "Hello!");

}

_____________________________________

اعتقد فيه شيء مفقود فالكود , اذا أحد يعرف ياليت يساعدني ضرورري وشكرررا مقدما

[عمار سعيد]

السلام عليكم ورحمة الله وبركاتة
اخي الكريم لكي يعمل معاك pic18f يجب ان تقوم بتهيئة البك قبل البرمجة
واسهل طريقة لتهيئة البك ما عليك الا ان تتبع التالي:
project>>edit project
وكل خيار ضعه على disable ان وجد

بالتوفيق

[حيدر علاج حسن]

اجريت هذه الامور لكنه لم يعمل ....

[sheimy]

ارفق ملفات الشروع مع ملف بروتوس وباذن الله نضع لك الحل

[NOUR P.4]

السلام عليكم و رحمة الله تعالى وبركاته ..
اخي(أختي) الكريم(ة) ما ينطبق على عائلة 16 لا ينطبق أبدا على عائلة 18
و خاصة بالنسبة لإعدادات المشروع ..... سأقوم برفع ملفات خاصة بالتجربتين السابقتين
سبب عدم عمل ملفات المشروع السابق هو أنك بسبب ضبط الإعدادات الخاطئة للمتحكم حيث تمت مخاطبة مسجلات غير موجودة في نوع 16 و لا تتوافق مع مسجلات 18 ان صح التعبير ..... و هي اعدادات لها علاقة ب CONFIGURATION BIT و هو مسجل يبرمج عند حرق البرنامج على البك بواسطة جهاز البرمجة (المبرمجة)...
الصور توضح لاحظ(ي) الفرق ....

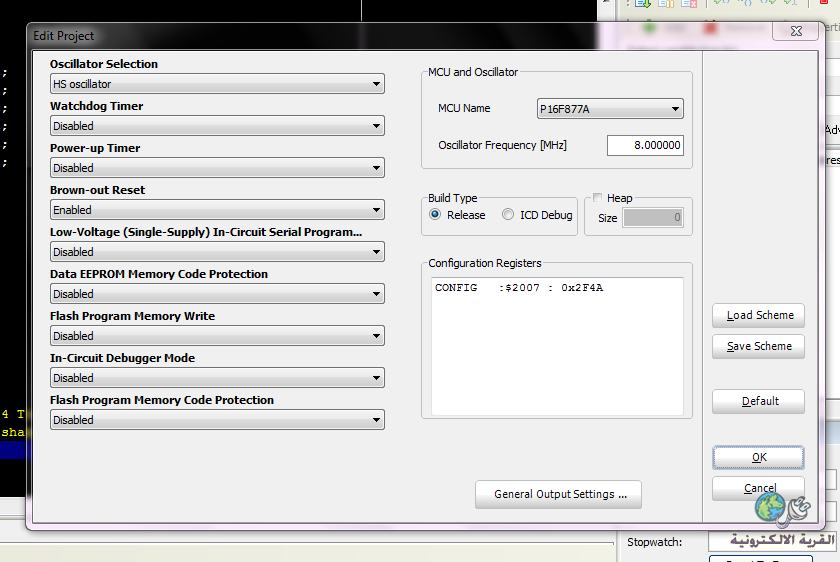

بالنسبة ل 16F877A

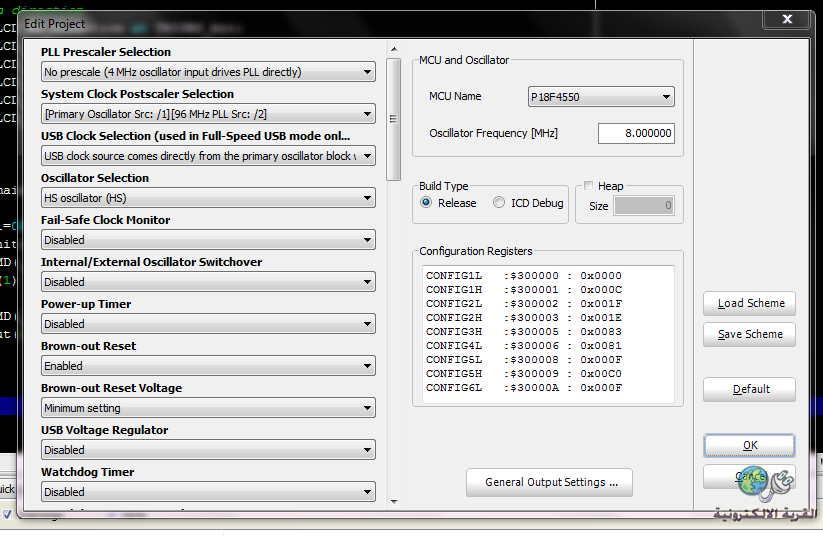

أما بالنسبة ل 18F4550


و ملف التجربة مرفوع على هذا الرابط أدناه و أي سؤال أنا جاهز إن شاء الله...
http://www.4shared.com/rar/NyQf9dlm/HELLO.html
م.محمد نور

ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــ
قال تعالى "وفوق كل ذي علم عليم" صدق الله العظيم

[Hala M_S_K]

اقتباس المشاركة الأصلية كتبت بواسطة عمار سعيد السلام عليكم ورحمة الله وبركاتة اخي الكريم لكي يعمل معاك pic18f يجب ان تقوم بتهيئة البك قبل البرمجة واسهل طريقة لتهيئة البك ما عليك الا ان تتبع التالي: project>>edit project وكل خيار ضعه على disable ان وجد بالتوفيق

الحمدلله ضبط معي بعد ماتبعت الخيارات

الله يوفقك ويسعدك وجزاك الله خير الجزاء ^^
