ما نوع هذا المكثف ؟؟؟

[الشامي نت]

السلام عليكم اخواني الكرام

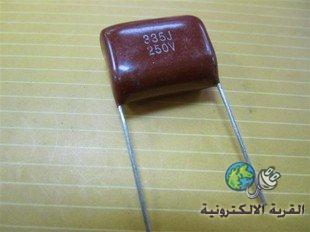

انا حيران بخصوص هذا المكثف في الصورة أدناه الذي غالبا ما يستخدم في دوائر التغذية والشحن التي لا تحتاج محول ويربط مباشرة بالجهد المتردد .

أولا - ماذا يطلق عليه وما نوعه ؟؟
ثانيا - كيف تقرأ قيمته .. وما معنى حرف J يعني كمثال 684J كيف اعرف قيمته هل هي بالفاراد أم ماذا ؟؟
ثالثا - هل هناك احجام لكل خرج جهد معين مثلا مطلوب جهد الخرج 12 فولت أو 9 فولت ؟؟

[فكروعلم]

التفاصيل في هذا الرابط

http://www.qariya.com/electronics/c_read.htm

[الشامي نت]

المشاركة الأصلية كتبت بواسطة فكروعلم

التفاصيل في هذا الرابط

http://www.qariya.com/electronics/c_read.htm

الف شكر اخي وتحياتي لك وممتن لك ايضا بردك السريع لكن انا قرأت هذا الموضوع قبل ان اسأل !! ولم اجد به اجوبة اسئلتي انا اريد شرح بالردود كي تعم الفائدة

[yasser55]

مرحبا اخى الكريم

اولا اشكر الاخ الرائع والمتالق دائما م/ محسن على الرابط الذى يحتوى كل التفاصيل والغرض من ذالك كان لاكسابك معلومات كامله بخصوص استفساراتك واستازنك اخى م/ محسن فى الرد

اخى الشامى تعالى نضرب مثالا على المكثف المرفق من قبلك بالمشاركه ها هى الصوره ويسمى بمكثف Polyester Capacitor او مكثف بوليستر

نرى الكتابه على المكثف 684j //400v

هذا الرقم 684j يعنى قيمة سعة الواح المكثف وتساوى 680.000 بيكو فراد او 680 نانو فراد او 0.68 ميكرو فراد
حيث 1 ميكرو فراد = 1000 نانو فراد
و 1 نانو فراد = 1000 بيكو فراد

اما هذا الحرف[ J] يمين الرقم فيدل على نسبة الخطاء فى قيمة المكثف المئويه بالزياده او بالنقصان وهى هنا حسب الحرف J المشار اليه تكون 5%

اما الرقم الثانى 400V فهو الجهد الاقصى الذى يعمل عليه المكثف دون انهيار العازل بين الواحه فلا يجب ان يزيد عن هذا الجهد

ارجو ان تكون وضحت الفكره يا غالى/ تحياتى

[الشامي نت]

نعم .. مهندس ياسر ما تقول صحيح بخصوص المهندس محسن انه لم يقصر بمساعدته لي .. لكن تعلم انا معلوماتي قاصرة بشأن هذا المكثف ( بوليستر ) .
وشكرا لك لمساعدتي فقد أقنعتني بالاجابة الجميلة والله كنت لا اعلم بهذا الخصوص لكن كالمكثف لدي علم بعمله وفائدته في الدوائر الالكترونية فقط هذا البوليستر اراه مستخدم بدوائر شحن أو تغذية بدل المحول

[فكروعلم]

المشاركة الأصلية كتبت بواسطة الشامي نت

نعم .. مهندس ياسر ما تقول صحيح بخصوص المهندس محسن انه لم يقصر بمساعدته لي .. لكن تعلم انا معلوماتي قاصرة بشأن هذا المكثف ( بوليستر ) .
وشكرا لك لمساعدتي فقد أقنعتني بالاجابة الجميلة والله كنت لا اعلم بهذا الخصوص لكن كالمكثف لدي علم بعمله وفائدته في الدوائر الالكترونية فقط هذا البوليستر اراه مستخدم بدوائر شحن أو تغذية بدل المحول

أخي الغالي أحياناً لا أستطيع الرد بسبب مشاكل في النت وهذا ما حصل البارحة وإلا لكنت تابعت معك والكل يعرف أني لا أقصر في المساعدة حسب أستطاعتي ولقد قام الأخ ياسر بمتابعة الموضوع مشكور
