افيدونى الله يبارك ليكم دائره تايمر الكترونى يعمل على 12 فولت

[alassaby5]

انا عاوذ دائره تايمر الكترونى يعمل على 12 فولت يوصل لمده 1 ثانيه عند طوصيل ال12 فولت له ثم يفصل نهائى ولاعاده تشغيله يتم فصل التيار عنه ثم توصيله اى عندما اوصل التيار له يعمل مره واحده لمده ثانيه ثم يفصل نهائى ولكم جذيل الشكر ايها العظماء لان عندى ماكينه تعمل مثل السياره تعمل بمفتاح لكى تعمل مثل تدوير السياره كانى بدور سياره فلا يتعدى ذمن التوصيل سوى ثانيه

[زكرياء المغربي]

المشاركة الأصلية كتبت بواسطة alassaby5

انا عاوذ دائره تايمر الكترونى يعمل على 12 فولت يوصل لمده 1 ثانيه عند طوصيل ال12 فولت له ثم يفصل نهائى ولاعاده تشغيله يتم فصل التيار عنه ثم توصيله اى عندما اوصل التيار له يعمل مره واحده لمده ثانيه ثم يفصل نهائى ولكم جذيل الشكر ايها العظماء لان عندى ماكينه تعمل مثل السياره تعمل بمفتاح لكى تعمل مثل تدوير السياره كانى بدور سياره فلا يتعدى ذمن التوصيل سوى ثانيه

يمكنك أخي استعمال المؤقت 555 بنظام أحادي الإستقرار Monostable بحيث يكون فصل التيار و وصله هو قدح الرجل 2 ''TRIGGERE'' بهذا التوصيل

بالنسبة لشرح عمله ، ببساطة فهو يعتمد على دارة RC الموصولة بأطرافه لتحديد مدة Th (أي المدة التي تكون فيها الإشارة مرتفعة 'نأخذه واحد منطقي مثلا' ثم تعود بعد ذلك للصفر لتنتظر القدح مرة أخرى (أي توصيل التيار للرجل 2 في دارتك)
إليك هذا الموقع الذي يقوم بحساب الـTh استنادا إلى قيم المقاومة و المكثفة التي تريد في مشروعك بالعلاقة

Th = 1.1 x R x C

سييسر عليك أمر الحسابات
http://freespace.virgin.net/matt.wai...y/pinouts/555/

اي كخلاصة : عند توصيلك 12 فولت إلى الرجل 2 بالضغط على السويتش trigger يسضيئ الليد مدة تحددها أنت من خلال المعادلة أعلاه (1 ثانية في دارتك)

حيث أنه يكفيك وضع القيم و هو يتكفل بحساب مدة الإشتغال
و إن وجدت مشكل لا تتردد في طرحه و السلام

[فكروعلم]

المشاركة الأصلية كتبت بواسطة alassaby5

انا عاوذ دائره تايمر الكترونى يعمل على 12 فولت يوصل لمده 1 ثانيه عند طوصيل ال12 فولت له ثم يفصل نهائى ولاعاده تشغيله يتم فصل التيار عنه ثم توصيله اى عندما اوصل التيار له يعمل مره واحده لمده ثانيه ثم يفصل نهائى ولكم جذيل الشكر ايها العظماء لان عندى ماكينه تعمل مثل السياره تعمل بمفتاح لكى تعمل مثل تدوير السياره كانى بدور سياره فلا يتعدى ذمن التوصيل سوى ثانيه

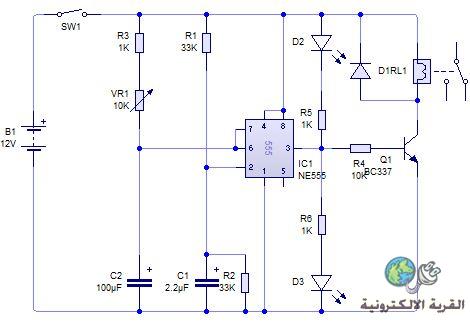

تفضل هذه هي الدارة المطلوبة ويمكنك ضبط الزمن كما تريد

[alassaby5]

انا شاكر جدااااااا لسيادتكم جذيل الشكر وانا اسف على تاخرى فى الرد اسف جدا وذلك لانقطاع النت عندى الفتره اللى فاتت وساقوم بتجربه الدائره وابلغ سيادتكم عن النتيجه الله يبارك لكم شكرا
