[mahmoud rape]

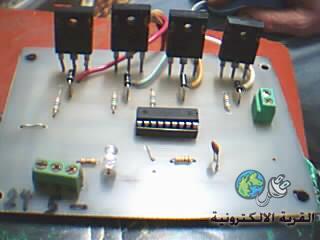

بسم الله الرحمن الرحيم اليكم اخوانى دائره بسيطه ولاكنها قويه لتشغيل ستيبر موتور حتى 5 امبير عن تجربه ارجو ان تفيد من يبحث عن مثلها

http://upload.qariya.info/images/qar...b2c46279e6.jpg

[ماجد عباس محمد]

شكرا اخى الكريم لكن رسم الدائرة غير مرفق

[vie.logic]

,’؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟

[mahmoud rape]

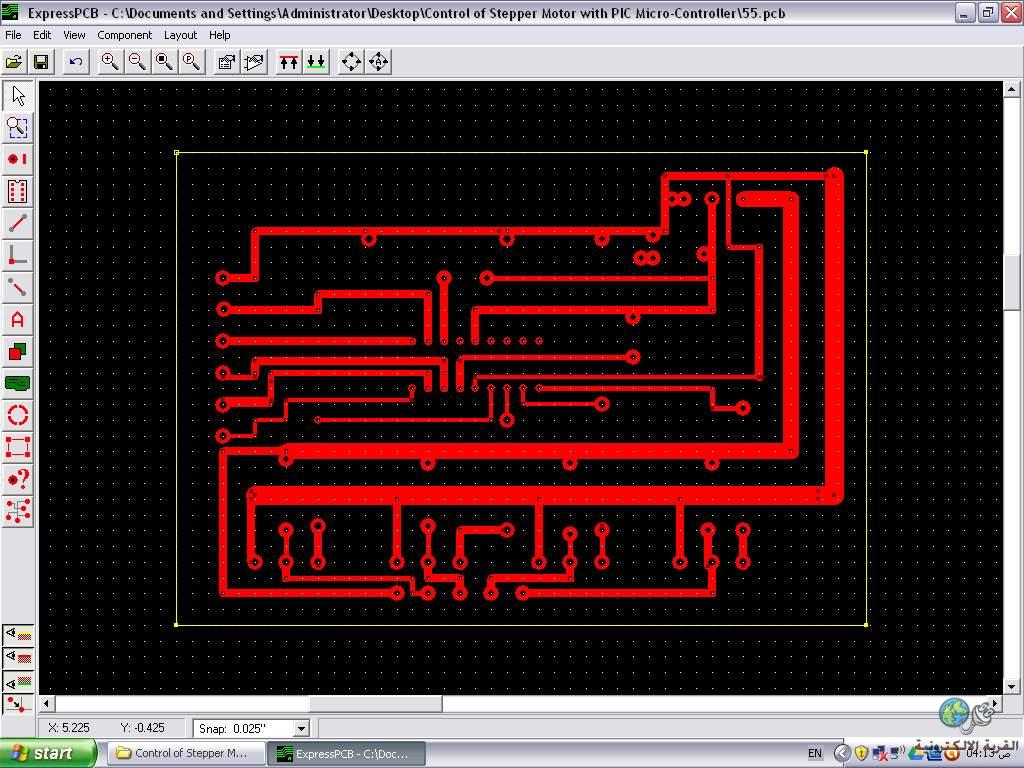

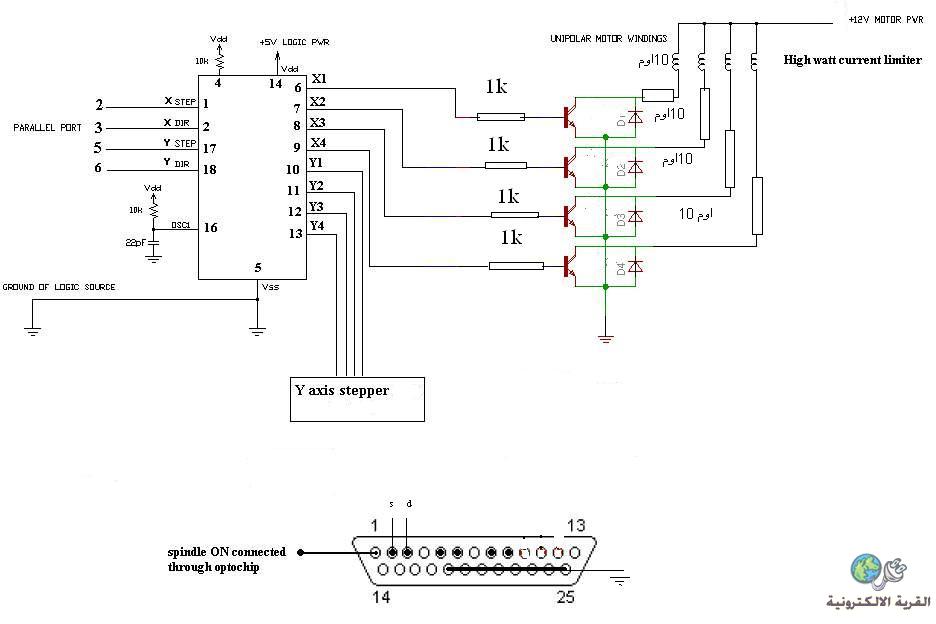

السلام عليكم اليكم اعزائى رسم الدائره واللوحه المطبوعه جاهزه للطبع على النحاس كما ارجو معرفه كيفيه رفع ملف hex





السلام عليكم مشرفنا الغالى برجاء معرفه كيفيه رفع مرفقات الدائره فى ملف مضغوط حجمه صغير 70kb

[ماجد عباس محمد]

أخى
هنا يمكن رفع صور فقط بالإمتدادات المبينة فى صفحة رفع المرفقات
يمكنك استخدام أى موقع مجانى مثل

http://www.4shared.com/

وضع رابط الملف هنا

[mahmoud rape]

بسم الله الرحمن الرحيم مشرفنا الغالى تم رفع المرفقات وهذا هو الرابطhttp://www.4shared.com/account/home.jsp

[abdo1992]

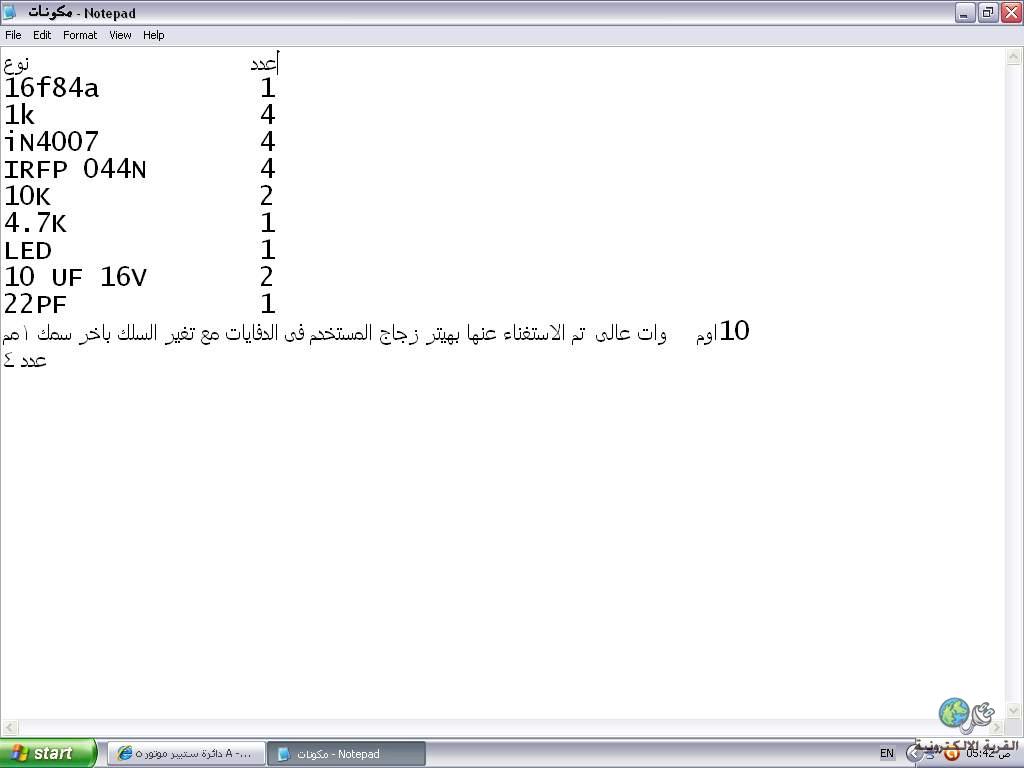

اخي العزيز كنت ارجوا ان توضح لي كيف استخدمت الهيتر اللي في الدفاية بدل من المقاومة ال10 اوم
وكيف استطعت ان تحدد قيمتة

[mahmoud rape]

بسم الله الرحمن الرحيم اخى هناك هيتر زجاجى يباع للدفايات انزع السلك الداخلى الرفيع واستبدله بسلك اخر سمك 1 مم يباع ايضا عند بتوع الحراريات قص السلك عند قياس 10 اوم يتم التوصيل طرف من خرج ترانزستور والطرف الاخر الى طرف من اطراف الموتور هكذا ال 3 اطراف الاخرى واى سؤال انا فى الخدمه
