بسم الله الرحمن الرحيم..

بداية بارك الله بجهوكم في هذا المنتدى الرائع وارجو المساعدة..
انا طالب هندسة في السنة الخامسة. وعندي مشروع تخرج
home alarm system يحتوي على خاصية ارسال رسالة للمستخدم في حالة حدوث اي خرق في المنزل..

الاتصال بين الpic وال gsm module عن طريق ارسال تناظري باستخدام uart الموجودة في البيك..

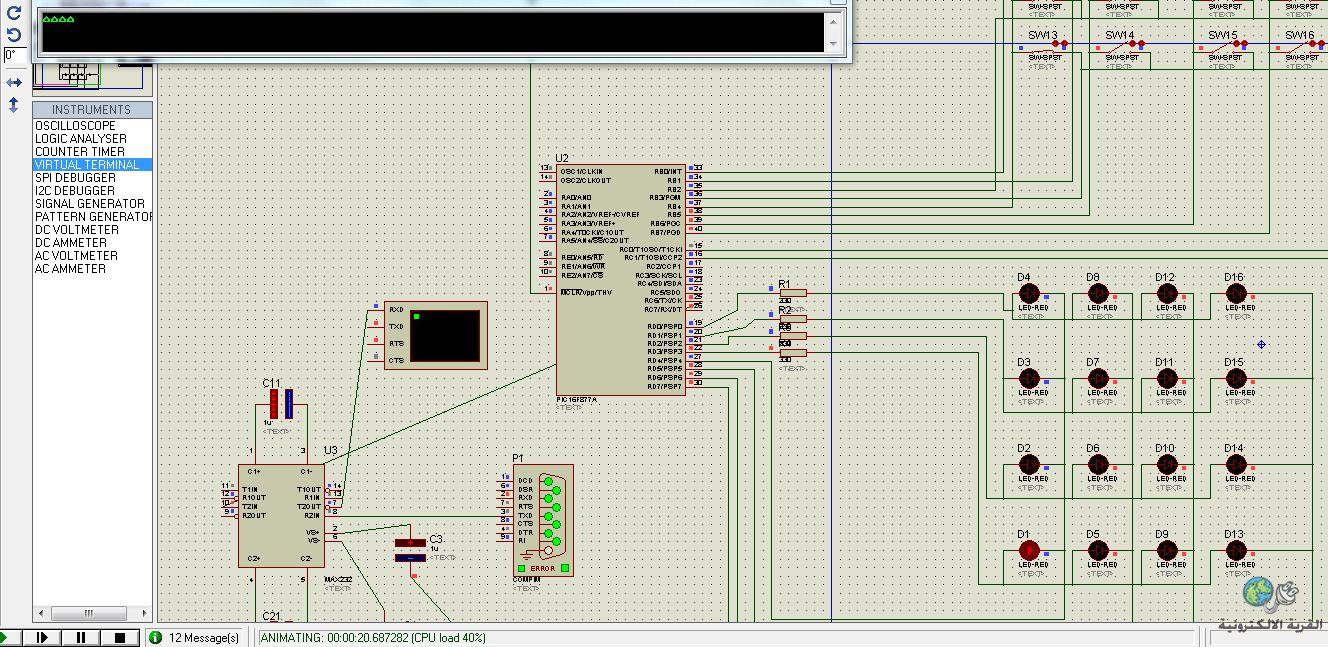

لغرض التجربة حاولت ارسل اي حرف او رقم من البيك بشكل تنناظري لكن بظهر لي حروف و رموز غريبة.. كما في الصور..
و هذا الكود الي استخدمته لعمل تهيئة لل uart

 MOVLW	D'25'
		BANKSEL	SPBRG
		MOVWF	SPBRG
		BANKSEL	RCSTA
		BSF		RCSTA, SPEN
		banksel	TXSTA
		BCF		TXSTA, SYNC
		BSF		TXSTA, TXEN
		BSF		TXSTA, BRGH
		BANKSEL	TRISC
		bcf 	TRISC, 6

وهذا كود الحرف الي جربت ارسله

send_msg
		push
		clrf	MSG
SEND
		movlw	A'A'
		movwf	TXREG
TX_not_done
		banksel	TXSTA	; Polling for the TRMT flag to check
		btfss	TXSTA, TRMT	; if TSR is empty or not
		goto	TX_not_done
		pop
		return

علماً اني ضبطت قيمة تردد ال oscillator الداخلي للبيك على 4 ميغا هيرتز لتناسب ال baud rate 9600
وهذه صورة من المشروع

[hamdysoltan]

اقتباس المشاركة الأصلية كتبت بواسطة ramisahoori بسم الله الرحمن الرحيم.. بداية بارك الله بجهوكم في هذا المنتدى الرائع وارجو المساعدة.. انا طالب هندسة في السنة الخامسة. وعندي مشروع تخرج home alarm system يحتوي على خاصية ارسال رسالة للمستخدم في حالة حدوث اي خرق في المنزل.. الاتصال بين الpic وال gsm module عن طريق ارسال تناظري باستخدام uart الموجودة في البيك.. لغرض التجربة حاولت ارسل اي حرف او رقم من البيك بشكل تنناظري لكن بظهر لي حروف و رموز غريبة.. كما في الصور.. و هذا الكود الي استخدمته لعمل تهيئة لل uart MOVLW D'25' BANKSEL SPBRG MOVWF SPBRG BANKSEL RCSTA BSF RCSTA, SPEN banksel TXSTA BCF TXSTA, SYNC BSF TXSTA, TXEN BSF TXSTA, BRGH BANKSEL TRISC bcf TRISC, 6 وهذا كود الحرف الي جربت ارسله send_msg push clrf MSG SEND movlw A'A' movwf TXREG TX_not_done banksel TXSTA ; Polling for the TRMT flag to check btfss TXSTA, TRMT ; if TSR is empty or not goto TX_not_done pop return علماً اني ضبطت قيمة تردد ال oscillator الداخلي للبيك على 4 ميغا هيرتز لتناسب ال baud rate 9600 وهذه صورة من المشروع

":::::::::::::::::::::::




حاول توصل ال Virtual terminal على ال TX بتاعة الميكرو وليس max232
