[ناعورة_حماه]

السلام عليكم ورحمة الله وبركاته
أنا استخدم المبرمجة pickit3 وأريد توصيلها مع المتحكم pic16f84a
ولكن المشكلة أن أرجل المتحكم غير متطابقة مع أسماء مخارج المبرمجة
حيث يوجد مخارج بالمبرمجة غير موجودة بالمتحكم مع العلم بأن المبرمجة تستطيع برمجة هذا النوع من المتحكمات.
فيرجى مساعدتي بطريقة توصيل المبرمجة والمتحكم وتوضيح الأرجل التي يجب استخدامها.

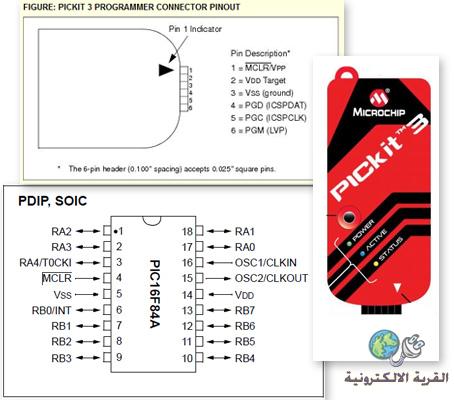

يوجد صورة بالمرفقات تبين مخارج المبرمجة وتبين أرجل المتحكم.
يرجى المساعدة وشكرا.....

[IMG][/IMG]



[IMG][/IMG]

[ناعورة_حماه]

المخارج رقم 4 ورقم 5 بالمبرمجة غير موجودة بالمتحكم فكيف سيتم الربط؟؟؟

[ahmad_s_f]

أخي الكريم .. ستقوم بعمل التوصيلة التالية

الطرف رقم 1 من pickit3 يتم توصيله بالطرق رقم 4 من pic16f84a
الطرق رقم 2 من pickit3 يتم توصيله بالطرق رقم 14 من pic16f84a
الطرق رقم 3 من pickit3 يتم توصيله بالطرق رقم 5 من pic16f84a
الطرق رقم 4 من pickit3 يتم توصيله بالطرق رقم13 من pic16f84a
الطرق رقم 5 من pickit3 يتم توصيله بالطرق رقم 12 من pic16f84a
الطرق رقم 6 من pickit3 لا يتم توصيله بأي شيء
[b]
هذه الطريقة مجربة وتعمل جيدا . فقد نفذها وستعمل معك بإذن الله تعالى
[/b

ولو استخدمت أنواع اخرى من الميكروكنترولر أحدث من pic16f84a مثل pic16f628a ستجد في الداتاشيت الأطراف موضحة بشكل أفضل حيث ستجد في الداتاشيت طرف مكتوب بجواره pgd وطرف مكتوب بجواره pgc و هي الأطراف التي يجب توصيلها بالأطراف رقم 4 و 5 من pickit3 .

كل الأمنيات بالتوفيق في تجاربك العملية ... (^_^)

[ناعورة_حماه]

شكرا لك مهندس أحمد سمير فأنت دائما تساعدني في تساؤلاتي.
شكرا لك وللمهندس سعود الذي أعانني على استخدام لغة الأسمبلي لبرمجة pic

[mohamedalikahli]

السلام عليكم
اخي ناعورة ممكن تساعدني لتعلم برمجة البيك بالاسمبلي؟
