حساب سعة مكثف مجهول السعة
حساب سعة مكثف مجهول السعة
التعديل الأخير تم بواسطة : Ahmed Elbhiry بتاريخ 15-03-2013 الساعة 06:38 PM |
| اعلانات |
|
||||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
معامل الحث ( L = VL / ( 2  F * IL
|
|
||||||
|

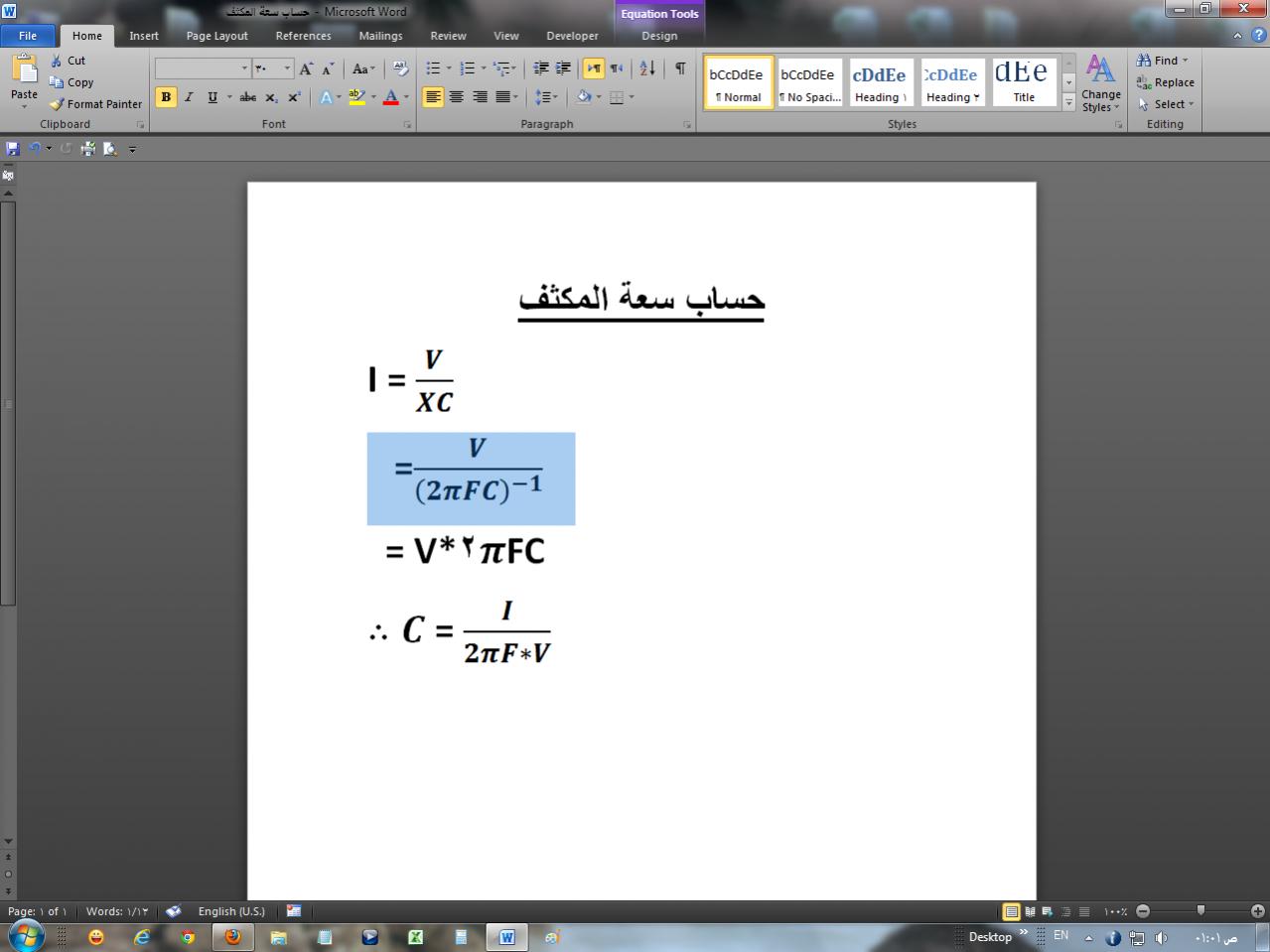

سوف أعيد شرح الموضوع لانى بالمرور على الموضوع وجدت الصورة حذفت السلام عليكم الطريقة الأولى العملية السريعة للتأكد من ان المكثف سليم هى : بعد معرفة جهد المكثف ( نقسم جهد المكثف / 1.41 ) . بإستخدام محول نفسى نصل جهد المنبع على نقاط 0 - 220 ونأخذ طرفين من نقطة (0 ) ونقطة الجهد خارج القسمة السابقة ونضعهم على اطراف المكثف بعد شحن المكثف نقوم بعمل شورت على اطراف المكثف فيحدث شرارة تفريغ يدل على ان المكثف سليم كما هو مبين فى الصورة المرفقة .  الطريقة الثانية النظرية : باستخدام الافوميتر على وضع اوميتر يتحرك المؤشر ثم يعود الى الصفر . الطريقة الثالثة : بقياس السعة بين طرفى المكثف عن طريق الآفوميتر الرقمى بعد ضبطه على وضع السعة بالميكروفاراد الطريقة الرابعة: إذا لم يكن متاحا لديك آفوميتر يقيس سعة المكثفات فتقوم بالآتى: بتوصيل طرفيه بمصدر 220 فولت ثم قياس شدة تياره بالأميتر ثم استخدام القانون الآتى لتحديد سعته مع مراعاة ألا يترك فترة طويلة موصل بالمصدر و التأكد مسبقا بالأوميتر من أن ليس به شورت السعة = شدة التيار * 3180 \ 220 و الرقم الناتج من القانون سيكون بالميكروفاراد μf القانون العلمى لحساب سعة المكثف  |
