علاج لهذه الحالة (هبوط الجهدعند ربط الحمل )

[محسن الزيدي]

اخوان لدي مصدر 23 فولت مستمر اردت جعله 18.5 فولت
طبعا ربطت مع المصدر 23 مقاومتين الاولى 8.5 اوم والثانية 34.5 اوم ..... طبعا هنا
نأخذ الجهد المطلوب 18.5 من بعد المقاومة الاولى ( نفسه الجهد على طرفي المقاومة الثانية ) لانها ااصبحت توازي مع الحمل المراد تشغيلة على 18.5 فولت .....

المشكلة التي ظهرت هي عند بط الحمل الذي هو 10 وات 18.5 فولت يهبط الجهد الى تقريبا 3 او 4 فولت هل هذا يؤثر على الحمل خاصة اذا كانت شاحن

ثم هل يمكن ان اجعل الجهد الخارج اكثر من 18.5 ومن ثم اثبته بدايود زنر لهذه القيمة18.5 او مثبت جهد روكليتر

كيف يمكن التخلص من هبوط الحمل

[حيدر علاج حسن]

هذه الطريقة ليست مجدية ...
فانت عندما اوصلت الحمل 10 واط على التوازي مع 34.5 اوم كانما اضفت معها مقاومة اخرى بقيمة 34 اوم تقريبا ..
و بذلك ستكون محصلتهما 17 اوم ...
وبذلك اختلفت كل قيم الدائرة ...
استخدم زينر 18 فولت افضل بكثير ...

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

هذه الطريقة ليست مجدية ...
فانت عندما اوصلت الحمل 10 واط على التوازي مع 34.5 اوم كانما اضفت معها مقاومة اخرى بقيمة 34 اوم تقريبا ..
و بذلك ستكون محصلتهما 17 اوم ...
وبذلك اختلفت كل قيم الدائرة ...
استخدم زينر 18 فولت افضل بكثير ...

السلام عليكم : كلامك صحيح استاذ حيدر ولكن الزنر لوحده لايفي بالغرض يجب استخدام بور ترانزستور مع الزنر على القاعدة لغرض الحصول على تيار كافي لقدرة 10 واط

[فكروعلم]

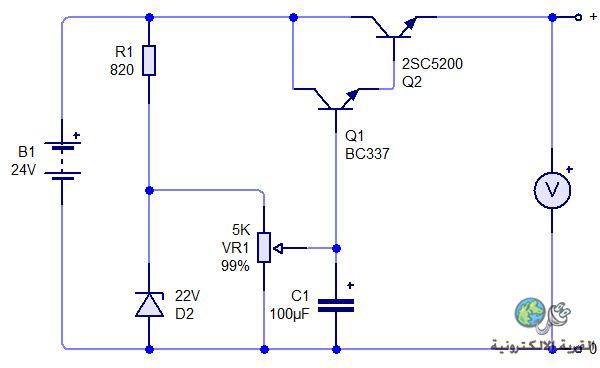

من خلال المقاومة المتغيرة يمكنك ضبط الجهد على 18.5 فولت

[ماجد عباس محمد]

الإخوة
هذا مجزئ جهد وفى سحب التيار يسبب مشاكل أبسطها عدم الثبات

هذا شاحن أى تياره يبدأ كبيرا و ينتهى صغيرا
الزينر 10 وات - رجاء محاولة معرفة سعره و مدى توافره و مقارنته بالمدعو 317

ثم ما مصدر 23 فولت و لماذا 18.5 بالتحديد و هل هو شاحن بطارية حامضية أم قلوية أم هو شاحن حاسب محمول

يجب تحديد و معرفة كافة المعلومات قبل تحديد الحل!!!!!!!!
