دارة تشغيل 54 ليد

[فكروعلم]

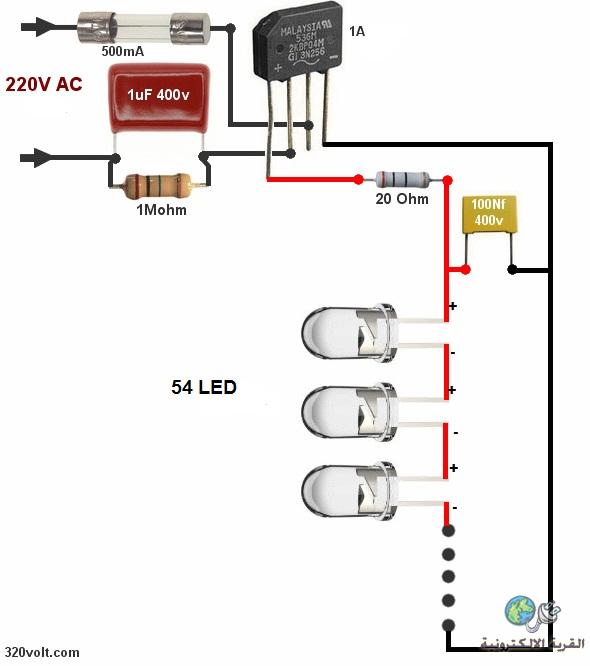

دارة تشغيل 54 ليد على جهد 220 فولت متناوب



منقول للأمانة

[السيد بدوى]

المشاركة الأصلية كتبت بواسطة فكروعلم

دارة تشغيل 54 ليد على جهد 220 فولت متناوب



منقول للأمانة

شكرا علي هذه الدائره -فكر وعلم لي عده استفسارات -هل وضع الفيوز يحمي الليدات-ما سبب وضع 2 مكثف 1000نانو دوائر كثيره اري فيها مكثف واحد فقط ما وظيفه المكثف الثاني -ما الفرق بين وضع مقاومه 20 اوم -ووضع مقاومه 100اوم -
سامحني علي كثره الاستفسارات-وتحياتي اليك

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة السيد بدوى

شكرا علي هذه الدائره -فكر وعلم لي عده استفسارات -هل وضع الفيوز يحمي الليدات-ما سبب وضع 2 مكثف 1000نانو دوائر كثيره اري فيها مكثف واحد فقط ما وظيفه المكثف الثاني -ما الفرق بين وضع مقاومه 20 اوم -ووضع مقاومه 100اوم -
سامحني علي كثره الاستفسارات-وتحياتي اليك

السلام عليكم ورحمة الله : بعد اذن استاذي الفاضل فكروعلم احاول الاجابة على هذه الاسئلة للسيد بدوي : بالنسبة للفيوز او الفاصم فهو في رايي حماية ليس للحمل بل من الضرر الناتج بعد حصول الخطأ او العطل ..وهذا القول نتيجة تجربة عملية ففي كافة الاجهزة التي تحتوي في مدخل تجيزها هذا الفاصم تراه ينصهر في معظم الحالات بعد حدوث عطل في الجهاز بحيث يؤدي هذا العطل الى سحب تيار اعلى من التيار الاعتيادي والذي تكون قيمة الفيوز تعلوه قليلا فيحمي الجهاز من الحريق او اعطال اخرى اضافية لذا يجب اصلاح العطل قبل ابدال الفاصم المصهور ..ففي هذه الدائرة قد تتلف المكثفة 1 مايكرو وتقل ممانعتها الداخلية فيؤدي ذالك الى مرور تيار عالي اكثر من نصف امير يعمل الفاصم على فصل الدائرة ..السؤال الثاني المكثف في بداية المصدر هي لتخفيض الجهد المتناوب اعتمادا على معادلة اللممانعة السعوية وعلاقتها بالتردد فهنا وظيفتها كمقاومة (ليس فيها مشكلة الحرارة)وقيمتها طبعا 1 مايكرو لان 1000 نانو هو 1 مايكرو اما الثانية (0.1uf) او 100nf فهي هنا للترشيح لان الجهد اصبح DC بعد ربط (الركتفاير) ولها فائدة اخرى وهي امتصاص النبضة العالية في بداية التشغيل لكي لاتحترق الليدات فتشكل تلك المتسعة مقاومة تعمل لحظة اشتغال الدائرة مضافة بشكل توازي مع الحمل وتعمل على اخماد الجهد نتيجة مرور التيار فيها في تلك اللحظة عن طريق فرق الجهد على المقاومة 20 اوم وبعد ذالك تصبح (open) لان المصدر DC .. بقي من السؤال شيء وهو مايحصل لو زدنا المقاومة الى 100 اوم طبعا هذا يؤثر على اضاءة الليدات لسبب وهو اخذ حصة من فرق الجهد على طرفيها المحسوب على اساس مجموع جهود الليدات ال 54 .. تحياتي وعذرا للاطالة ولكن من اجل وصول المعلومة .

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم ورحمة الله : بعد اذن استاذي الفاضل فكروعلم احاول الاجابة على هذه الاسئلة للسيد بدوي : بالنسبة للفيوز او الفاصم فهو في رايي حماية ليس للحمل بل من الضرر الناتج بعد حصول الخطأ او العطل ..وهذا القول نتيجة تجربة عملية ففي كافة الاجهزة التي تحتوي في مدخل تجيزها هذا الفاصم تراه ينصهر في معظم الحالات بعد حدوث عطل في الجهاز بحيث يؤدي هذا العطل الى سحب تيار اعلى من التيار الاعتيادي والذي تكون قيمة الفيوز تعلوه قليلا فيحمي الجهاز من الحريق او اعطال اخرى اضافية لذا يجب اصلاح العطل قبل ابدال الفاصم المصهور ..ففي هذه الدائرة قد تتلف المكثفة 1 مايكرو وتقل ممانعتها الداخلية فيؤدي ذالك الى مرور تيار عالي اكثر من نصف امير يعمل الفاصم على فصل الدائرة ..السؤال الثاني المكثف في بداية المصدر هي لتخفيض الجهد المتناوب اعتمادا على معادلة اللممانعة السعوية وعلاقتها بالتردد فهنا وظيفتها كمقاومة (ليس فيها مشكلة الحرارة)وقيمتها طبعا 1 مايكرو لان 1000 نانو هو 1 مايكرو اما الثانية (0.1uf) او 100nf فهي هنا للترشيح لان الجهد اصبح DC بعد ربط (الركتفاير) ولها فائدة اخرى وهي امتصاص النبضة العالية في بداية التشغيل لكي لاتحترق الليدات فتشكل تلك المتسعة مقاومة تعمل لحظة اشتغال الدائرة مضافة بشكل توازي مع الحمل وتعمل على اخماد الجهد نتيجة مرور التيار فيها في تلك اللحظة عن طريق فرق الجهد على المقاومة 20 اوم وبعد ذالك تصبح (open) لان المصدر DC .. بقي من السؤال شيء وهو مايحصل لو زدنا المقاومة الى 100 اوم طبعا هذا يؤثر على اضاءة الليدات لسبب وهو اخذ حصة من فرق الجهد على طرفيها المحسوب على اساس مجموع جهود الليدات ال 54 .. تحياتي وعذرا للاطالة ولكن من اجل وصول المعلومة .

أنت يا أخ نغيم لا تحتاج إلى أذن أنت مفوض كل التفويض وشكراً جزيلاً على الشرح الرائع

[الشامي نت]

اسمحلي ان اتقدم لك بخالص الشكر اخي المهندس محسن على ابداعك المتواصل ودائما ما يدل على الامتياز والاسلوب السلس ..

انا فتحت كثيرا من تلك المصابيح أو الدوائر التي يوجد بها بطارية شحن 4.5 فولت وتعمل الليدات عندما ينقطع التيار الكهربائي في المنزل اعتمادا على الترانزستور وتكون الليدات مربوطة او موصولة على التوازي ويوجد مفتاح مزدوج للجهد المتردد مرة واخرى للمستمر ... نعم هي مجربة وتعمل لكن عمرها قصير كما جاءت بالرابط ادناه لمشاركة الاخ سعيد قادر في موضوع ( لمبة ذكية ) لكن هنا سؤال لماذا يكون عمر الدائرة قصير ؟؟ يتكون عطل في عناصر الدائرة او في الليدات تحترق .

http://www.qariya.com/vb/showpost.ph...0&postcount=32

[السيد بدوى]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم ورحمة الله : بعد اذن استاذي الفاضل فكروعلم احاول الاجابة على هذه الاسئلة للسيد بدوي : بالنسبة للفيوز او الفاصم فهو في رايي حماية ليس للحمل بل من الضرر الناتج بعد حصول الخطأ او العطل ..وهذا القول نتيجة تجربة عملية ففي كافة الاجهزة التي تحتوي في مدخل تجيزها هذا الفاصم تراه ينصهر في معظم الحالات بعد حدوث عطل في الجهاز بحيث يؤدي هذا العطل الى سحب تيار اعلى من التيار الاعتيادي والذي تكون قيمة الفيوز تعلوه قليلا فيحمي الجهاز من الحريق او اعطال اخرى اضافية لذا يجب اصلاح العطل قبل ابدال الفاصم المصهور ..ففي هذه الدائرة قد تتلف المكثفة 1 مايكرو وتقل ممانعتها الداخلية فيؤدي ذالك الى مرور تيار عالي اكثر من نصف امير يعمل الفاصم على فصل الدائرة ..السؤال الثاني المكثف في بداية المصدر هي لتخفيض الجهد المتناوب اعتمادا على معادلة اللممانعة السعوية وعلاقتها بالتردد فهنا وظيفتها كمقاومة (ليس فيها مشكلة الحرارة)وقيمتها طبعا 1 مايكرو لان 1000 نانو هو 1 مايكرو اما الثانية (0.1uf) او 100nf فهي هنا للترشيح لان الجهد اصبح DC بعد ربط (الركتفاير) ولها فائدة اخرى وهي امتصاص النبضة العالية في بداية التشغيل لكي لاتحترق الليدات فتشكل تلك المتسعة مقاومة تعمل لحظة اشتغال الدائرة مضافة بشكل توازي مع الحمل وتعمل على اخماد الجهد نتيجة مرور التيار فيها في تلك اللحظة عن طريق فرق الجهد على المقاومة 20 اوم وبعد ذالك تصبح (open) لان المصدر DC .. بقي من السؤال شيء وهو مايحصل لو زدنا المقاومة الى 100 اوم طبعا هذا يؤثر على اضاءة الليدات لسبب وهو اخذ حصة من فرق الجهد على طرفيها المحسوب على اساس مجموع جهود الليدات ال 54 .. تحياتي وعذرا للاطالة ولكن من اجل وصول المعلومة .

شكرا للرد هل يمكن الاستغناء عن الفيوز ووضع مقاومه قيمتها 10 أوم قدره 1 وات وتعمل المقاومه عمل الفيوز

[السيد بدوى]

برحاء الرد من فكر وعلم

[فكروعلم]

المشاركة الأصلية كتبت بواسطة السيد بدوى

برحاء الرد من فكر وعلم

لماذا أخي الغالي هل التعامل مع المقاومة أسهل من الفيوز برأيي للمقاومة مهمة وللفيوز مهمة أخري فالمقاومة ستخفف التيار بينما الفيوز مقاومته صفر وقد تجد في بعض الدارات مقاومة تقوم بالدورين
