دارة الكترونية للنقاش ( 28 )

[فكروعلم]

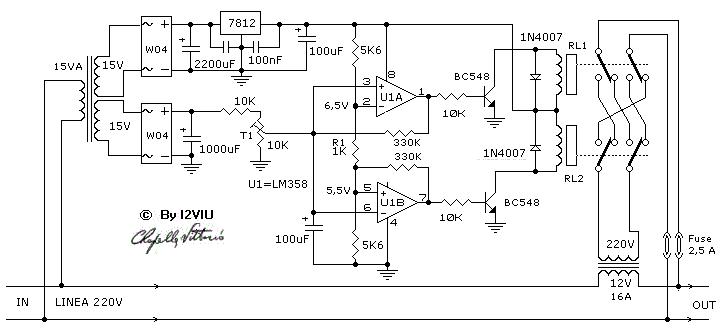

الدارة 28 من سلسلة دارة الكترونية للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها الدارة سهلة وصعبة في آن واحد

[peipo]

اى حد من النظره الاولى هيقول انها دايره حمايه من ارتفاع او انخفاض الفولت لكن بعد التدقيق قليلا سيجد ان الامر غريب وجارى الفحص

[seakrokram]

السلام عليكم ورحمه الله وبركاته
على ما اتصور ان الدائرة هي منظم الفولتيه AC
اي ان فولتيه خط تعاني من تذبذب في قيمه الفولتيه والدائرة هذه تقوم بمحاوله استقرار هذه الفولتيه على فولتيه 220 فولت ثابته

[peipo]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
على ما اتصور ان الدائرة هي منظم الفولتيه AC
اي ان فولتيه خط تعاني من تذبذب في قيمه الفولتيه والدائرة هذه تقوم بمحاوله استقرار هذه الفولتيه على فولتيه 220 فولت ثابته

اتفق معاك هى فعلا لتنظيم فولت ال AC فهناك عدد 2 مقارن احدهم يعمل مع الارتفاع والاخر يعمل مع الانخفاض وفى كل الاحول سيصل الفولت 220 على طرفى المحول من خلال الريلاى ،،، نتمنى شرح ادق خصوصا فى منطقه المحول والريلاى وياريت يكون مسحوب بحسابات .

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

الدارة 28 من سلسلة دارة الكترونية للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها الدارة سهلة وصعبة في آن واحد

ماشاء الله دائرة جميلة ومفيدة وسهلة بنفس الوقت بالنسبة لي عشقتها من النظرة الاولى لو حبيت استاذي العزيز اقوم بشرحها والادلاء بوظيفتها لو شو رأيك نعطي مجال وقت للاخوة الاعظاء ويكون الشرح على نار هادئة . الاقتراح الثالث اقوم بتوضيح بعض الاجزاء بشكل تدريجي الى ان يتم اكتشافها من الاخوة الاعضاء .انا رهن الاشارة ..

[peipo]

لا يا اخ نعيم نار هاديه ايه ياريت تشرح علطول خصوصا الجزء بتاى المحول فكرته غريبه شويه ازاى هيدخل من ناحيه ال 12 فولت 220 ومن ناحيه ال 220 (فى وقت ما عند ارتفاع او انخفاض الفولت ) هيكون 220 ايضا الجزء الاول بتاع المقارنات مفهوم

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة peipo

لا يا اخ نعيم نار هاديه ايه ياريت تشرح علطول خصوصا الجزء بتاى المحول فكرته غريبه شويه ازاى هيدخل من ناحيه ال 12 فولت 220 ومن ناحيه ال 220 (فى وقت ما عند ارتفاع او انخفاض الفولت ) هيكون 220 ايضا الجزء الاول بتاع المقارنات مفهوم

ولا يهمك حبيبي ولاكن على نار هادئة افضل وما احلى الشاي اذا نضج على نار هادئة وننتظر الاستاذ فكر وعلم شو بيقول وكيف نتطرق في طريقة الشرح والتعليق .والدائرة بسيطة اكثر مما تتصورون وبمباديء معروفة وسهلة .

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
على ما اتصور ان الدائرة هي منظم الفولتيه AC
اي ان فولتيه خط تعاني من تذبذب في قيمه الفولتيه والدائرة هذه تقوم بمحاوله استقرار هذه الفولتيه على فولتيه 220 فولت ثابته

يسمح لي الاخ فكروعلم بالتعليق وقد اعطاني الضوء الاخضر قبل هذا بالسماح في الردود على المواضيع التي يقدمها فكيف في هذه الزاوية التي تعتبر المفضلة لدينا
::اخي العزيزseakrokram لقد مسكت رأس الخيط استمر في ذالك ونريد التحليل والشرح وساكون معك في ذالك .
