ما السر وراء هذه الطريقه فى التوصيل

[peipo]

ياترى ليه تم توصيل 555 بهذه الطريقه ؟

[فكروعلم]

المشاركة الأصلية كتبت بواسطة peipo

ياترى ليه تم توصيل 555 بهذه الطريقه ؟

السلام عليكم
ياريت لو توضح أي نقطة من التوصيل تقصد

[peipo]

وعليكم السلام فكر وعلم
اقصد هنا لماذ يؤخذ خرج المتكامله الاولى طرف 3 الى طرف رقم 4 (الريست) فى المتكامله الثانيه طالما ان التردد الخارج من المتكامله الثانيه لن يتغير ،، ما الهدف من ذلك

[فكروعلم]

المشاركة الأصلية كتبت بواسطة peipo

وعليكم السلام فكر وعلم
اقصد هنا لماذ يؤخذ خرج المتكامله الاولى طرف 3 الى طرف رقم 4 (الريست) فى المتكامله الثانيه طالما ان التردد الخارج من المتكامله الثانيه لن يتغير ،، ما الهدف من ذلك

أخي عندما يكون خرج المتكاملة الأولى موجب تعمل المتكاملة الثانية وعندما يكون سالب تقف عن العمل وياريت لو ترفع الدارة كاملة لأن خرج المتكاملة الثانية غير معروف إلى أين يصل وعندها نستطيع أعطاء جواب كامل ودقيق

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
ياريت لو توضح أي نقطة من التوصيل تقصد

كما ملاحظ اخي ان المتكاملة على اليسار ذات تردد قليل بالنسبة للمتكاملة في اليمين وهذا من خلال قيم مكثفات الزمن ولهذا يمكن للدائرة اليسرى ان تتحكم بعدد نبضات الخروج من خلال زمن الترسيت والاعادة والله اعلم

[peipo]

المشاركة الأصلية كتبت بواسطة نعيم البديري

كما ملاحظ اخي ان المتكاملة على اليسار ذات تردد قليل بالنسبة للمتكاملة في اليمين وهذا من خلال قيم مكثفات الزمن ولهذا يمكن للدائرة اليسرى ان تتحكم بعدد نبضات الخروج من خلال زمن الترسيت والاعادة والله اعلم

اخى نعيم وجدت هذه الدائره متصله بهذا الشكل فلم افهم السبب هل هذا يزيد مثلا من تيار الخرج ام ماذا خصوصا انه يمكن الاستغناء عن احدهما والاعتماد على الاخرى لانها تعمل كمذبذب

[peipo]

المشاركة الأصلية كتبت بواسطة فكروعلم

أخي عندما يكون خرج المتكاملة الأولى موجب تعمل المتكاملة الثانية وعندما يكون سالب تقف عن العمل وياريت لو ترفع الدارة كاملة لأن خرج المتكاملة الثانية غير معروف إلى أين يصل وعندها نستطيع أعطاء جواب كامل ودقيق

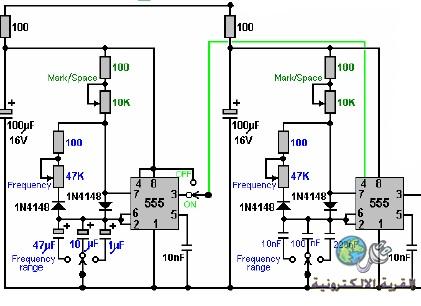

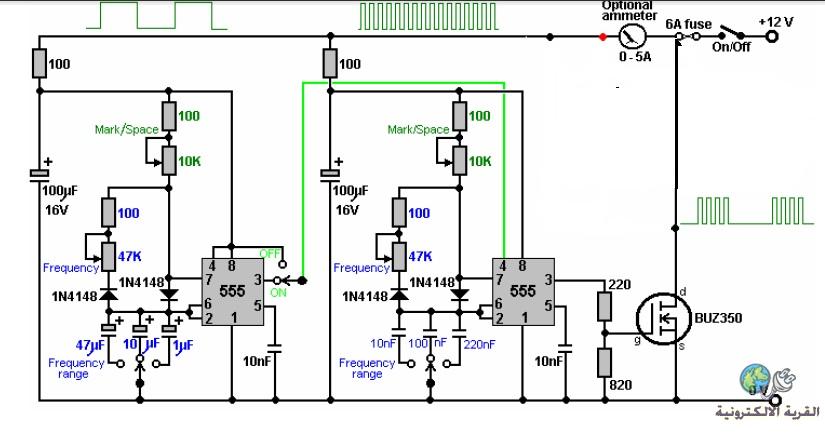

اخى محسن هذه هى الدائره كامله اعتقد انها للتغير فى شكل الموجه لكن لماذا لا اعرف .

[wleed antar]

السلام عليكم

الدارة اليمنى لتوليد نبضات صوتية أى مسموعة والطرف الرابع متصل بمفتاح إما على الوضع المستمر عند توصيله مع الطرف الرابع فى المتكاملة الأخرى فيخرج صوت مستمر وإما إذا قفلنا المفتاح مع الطرف رقم 3 فإن الصوت يكون متقطع ،

المفتاح المتصل مع مكثفات المتكاملة اليمنى يعمل على تحديد تردد الصوت حاد أم غليظ وبه ثلاث مستويات ،

والمفتاح المشابه له فى نفس المكان للمتكاملة اليسرى يعمل على زيادة أو تقليل زمن تقطيع الصوت ،

والخلاصة أن القسم الأيمن لتوليد الصوت والقسم الأيسر لتقطيع الصوت ليشبه صوت الإنذار

تحياتى
