تصميم دارة الكترونية ( 5 )

[فكروعلم]

السلام عليكم
هيا بنا نبدأ بتصميم دارة الكترونية للحماية من التكهرب وأن شاء الله نصل إلى تصميم جيد وعملي

[زكرياء المغربي]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
هيا بنا نبدأ بتصميم دارة الكترونية للحماية من التكهرب وأن شاء الله نصل إلى تصميم جيد وعملي

بإذن الله ، و نحن معك

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
هيا بنا نبدأ بتصميم دارة الكترونية للحماية من التكهرب وأن شاء الله نصل إلى تصميم جيد وعملي

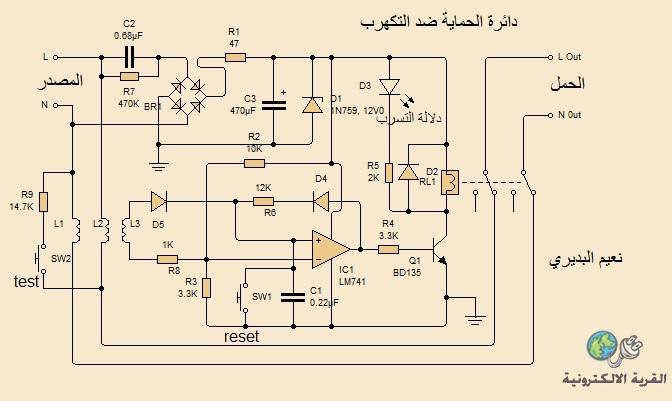

لقد صممت هذه الدائرة عصر هذا اليوم بعد حصولي على السبق الصحفي لخبرها صباح هذا اليوم في دائرة 27 للنقاش .. لقد تمت محاكاتها بطريقة خاصة حسب التوقعات وتحتاج للاختبار العملي

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

لقد صممت هذه الدائرة عصر هذا اليوم بعد حصولي على السبق الصحفي لخبرها صباح هذا اليوم في دائرة 27 للنقاش .. لقد تمت محاكاتها بطريقة خاصة حسب التوقعات وتحتاج للاختبار العملي

السلام عليكم
ماشاء الله عليك إذا كل عصرية بدك تصمم دارة يعني بالسنة 365 دارة ههههههههههههه
بالنظرة الأولى تصميم رائع لكن سؤال هل عند التكهرب تحتفظ بحالة الفصل

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليم
ماشاء الله عليك إذا كل عصرية بدك تصمم دارة يعني بالسنة 365 دارة ههههههههههههه
بالنظرة الأولى تصميم رائع لكن سؤال هل عند التكهرب تحتفظ بحالة الفصل

(D4) حبيبي سيقوم بالمهمه وهل نسيت ان وضع هذا الدايود كان لي فكرة اكتشافه في التغذية العكسية الموجبة على الدخل الموجب بعد تغير خرج المتكاملة الى المستوى الاعلى : كذالك S1 يقوم بترسيت الدائرة للرجوع للوضع الاعتيادي اما S1 فهو مقتبس من الدائرة السابقة لغرض الاختبار (ملاحظة الحمل يوصل بملامسات الانتظار للريلي وحالة اشتغال الريلي هي فصل الحمل عن المصدر وانا جاهز لاي سؤال
ولاكن حبيبي الغالي انا لم اجرب اخواني السوريين في الحسد (ههههههه).فلم يعمل عندي تكبير الخط (هههههه) اقرا المشاركة وهي صغيرة افضل .

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

(D4) حبيبي سيقوم بالمهمه وهل نسيت ان وضع هذا الدايود كان لي فكرة اكتشافه في التغذية العكسية الموجبة على الدخل الموجب بعد تغير خرج المتكاملة الى المستوى الاعلى : كذالك S1 يقوم بترسيت الدائرة للرجوع للوضع الاعتيادي اما S2 فهو مقتبس من الدائرة السابقة لغرض الاختبار (ملاحظة الحمل يوصل بملامسات الانتظار للريلي وحالة اشتغال الريلي هي فصل الحمل عن المصدر وانا جاهز لاي سؤال
ولاكن حبيبي الغالي انا لم اجرب اخواني السوريين في الحسد (ههههههه).فلم يعمل عندي تكبير الخط (هههههه) اقرا المشاركة وهي صغيرة افضل .

أخي نعيم لم أنسى كان في بالي حساب معين ولكن أنسحبت وأمري لله وأرجع للمشاركة غيرت اللون من الأسود إلى الأزرق لكي لا أحسدك عيوني عسلية ما بتحسد صغر الخط قد مابدك عندي نظارات بدي استعملها ههههههههههه

[نعيم البديري]

[/QUOTE]

استاذي العزيز شكرا للملاطفة ونعود للدائرة كما موجود تم استخدام المتكاملة هنا كمقارن مع حاله مسك الخرج عند الحصول على خرج عالي الفكرة ماخوذة من ادخال جهد معين على الدخل العاكس وهو هنا حسب مجزء الجهد R2 ,R3 ولكون الدخلين تم ربطهما الى ملف التحسس بالمحولة L3 لذالك وجدت حالة التساوي (ممانعة الملف صفر في ال DC) وجدت هذا التساوي غير مضمون لجعل اخراج المقارن صفر لانه بالتجربة انقلب الى عالي في هذه الحالة تم ربط D5 بطريق الدخل الموجب فحصلت على فرق اقل بالجهد على ذالك الدخل من جهة وكذالك توجيه اشارة التكهرب العابرة نتيجة اختلال توازن الفيض المغناطيسي المتعادل لتدخل تلك الاشارة وتجمع مع الجهد الواصل للدخل الموجب فيعطي المقارن خرجه العالي يغذى بشكل عكسي عبر D4 كما قلت الى الدخل الموجب نفسه وهذه المرة يكون الدخل الموجب قد حصل بشكل مستمر على جهد اعلى من الدخل العاكس لان D5 لايسمح له بالمرور عكسيا عبر الملف فتبقى الحالة الى ان يتم ترسيت الجهد على الدخل الموجب عبر S 1 اما R8 فممكن تغيير قيمتها للتحكم بحساسية الدائرة كي تستجيب عند تيار الاختلال او التكهرب او التسريب 15 ملي امبير .

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

استاذي العزيز شكرا للملاطفة ونعود للدائرة كما موجود تم استخدام المتكاملة هنا كمقارن مع حاله مسك الخرج عند الحصول على خرج عالي الفكرة ماخوذة من ادخال جهد معين على الدخل العاكس وهو هنا حسب مجزء الجهد R2 ,R3 ولكون الدخلين تم ربطهما الى ملف التحسس بالمحولة L3 لذالك وجدت حالة التساوي (ممانعة الملف صفر في ال DC) وجدت هذا التساوي غير مضمون لجعل اخراج المقارن صفر لانه بالتجربة انقلب الى عالي في هذه الحالة تم ربط D5 بطريق الدخل الموجب فحصلت على فرق اقل بالجهد على ذالك الدخل من جهة وكذالك توجيه اشارة التكهرب العابرة نتيجة اختلال توازن الفيض المغناطيسي المتعادل لتدخل تلك الاشارة وتجمع مع الجهد الواصل للدخل الموجب فيعطي المقارن خرجه العالي يغذى بشكل عكسي عبر D4 كما قلت الى الدخل الموجب نفسه وهذه المرة يكون الدخل الموجب قد حصل بشكل مستمر على جهد اعلى من الدخل العاكس لان D5 لايسمح له بالمرور عكسيا عبر الملف فتبقى الحالة الى ان يتم ترسيت الجهد على الدخل الموجب عبر S 1 اما R8 فممكن تغيير قيمتها للتحكم بحساسية الدائرة كي تستجيب عند تيار الاختلال او التكهرب او التسريب 15 ملي امبير .[/QUOTE]

شرح جميل يا غالي وشو رأيك يكون D5 جرمانيوم
