ارجوا المساعدة سؤال بخصوص المقاومات وطريقة حسابها

[shadyakso]

ياجماعة معلش انا لسة بتعلم جديد الاكترونيات وعايز افهم حاجة
ازاى احسب المقاومة بتقلل كام فولت عايز اى قانون علاقة المقاومة بالفولت

ياريت اى حد يكتبلى اى مثال فى الموضوع دة او يفهمنى لانى مش فاهموا خالص

على سبيل المثال لو معايا بطرية 6 فولت وجبت مقاومة 100 اوم هيبقا قياس الفولت من بعد المقاومة كام ؟؟؟؟ ارجوا الرد ومعلش سامحونى لو السوأل فى حاجة غلط او شئ من الغباء

[yasser55]

المشاركة الأصلية كتبت بواسطة shadyakso

ياجماعة معلش انا لسة بتعلم جديد الاكترونيات وعايز افهم حاجة
ازاى احسب المقاومة بتقلل كام فولت عايز اى قانون علاقة المقاومة بالفولت

ياريت اى حد يكتبلى اى مثال فى الموضوع دة او يفهمنى لانى مش فاهموا خالص

على سبيل المثال لو معايا بطرية 6 فولت وجبت مقاومة 100 اوم هيبقا قياس الفولت من بعد المقاومة كام ؟؟؟؟ ارجوا الرد ومعلش سامحونى لو السوأل فى حاجة غلط او شئ من الغباء

اخى الغالى
اولا المقاومات باى دائره تكون بغرض التحكم فى التيار الذى يتاثر بقيمة هذه المقاوم
وعلى حسب مثالك لو ربطنا مقاومه 100 اوم على التوالى مع بطاريه 6 فولت دون اى حمل بالتوازى ثم قسنا بالمالتيميتر الفولت بعد المقاومه فسنجده 6 فولت كما هو لانه لا يوجد حمل وبالتالى لا مرور لتيار عبر المقاومه هنا فجهاز المالتميتر لا يمثل حملا لذالك لن يتكون فرق جهد تقريبا على طرفى المقاومه الا فى حالة وجود حمل بالتوازى بعد المقاومه كان نستخدم ثنائي زينر بالتوازى بعد المقاومه لخفض وتثبيت الجهد حسب الحاجه
واليك هذا الرابط يشرح لك هذه العلاقه بين المقاومه والجهد والتيار وكيفية تحديد ايا منهم حسب قانون اوم

http://www.qariya.com/electronics/ohm.htm

[shadyakso]

طيب المقاومة بتنقص من الجهد V ولا التيار A

[yasser55]

اخى الحبيب المقاومه داخل اى دائره كهربيه تعرقل مرور التيار او تقلل من مرور التيار على حسب فرق الجهد المتكون على طرفيها ويمكن ان نستخدم المقاومه فى الحصول علبى جهد معين لتشغيل حمل او جزء ما بدائره كهربيه اذا كانت قيمة التيار هى المعلومه لدينا وفرق الجهد المطلوب لتشغيل هذا الجزء او الحمل معلوم مثلا 6 فولت

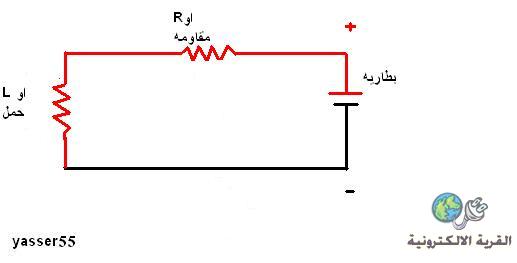

وطبقنا مثالا على هذه الدائره البسيطه


لو ان لدينا بطاريه 12 فولت 1 امبير ولدينا حمل L يحتاج جهد 6 فولت وحتى نعرف قيمة المقاومه R المطلوبه للحصول على هذا الجهد فاننا نعرف القيمه المطلوبه لها عن طريق هذه المعادله حسب قانون اوم
وحيث R = الجهد /على/ التيار ازن 1/6 =6 وقس على ذالك

اخيرا اتمنى اخى ان اكون قد وفقت فى توضيح المعنى هذه المره //تقبل تحياتى

[shadyakso]

كدة زى الفل اوى الف شكر على التوضيح دة انا كدة فهمت الموضوع صح ومتشكر جدا لتعبك

[shadyakso]

انا دلوقتى معايا ادابتر بيطلع 5فولت 2 امبير وعايز اشغل حاجة 1.5 فولت هحتاج مقاومة اد اية ؟

[newman2012]

اخي الحبيب shadyakso حياك الله
اخي حتى تفهم موقع المقاومة من الإعراب في عالم الإلكترونيات ..ركز معي خطوة بخطوة لأني مبتدئ مثلك و واجهتني نفس المشكلة والحمد لله طلعت المسألة بسيطة....
شوف يا اخي الحبيب المقاومة المطلوب وضعها في دائرتك تتغير حسب التيار المار...راح تسأل كيف ذلك ؟
راح اقولك دائماً قانون أوم له ثلاث أطراف للمعادلة انت فقط ذكرت طرفين وهم المقاومة المطلوبة + الفولتاج.... ونسيت (التيار)المقصود بالتيار هنا في مثالنا هو تيار الدائرة أو (الحمل) يعني التيار الساري في الدائرة وليس تيار المحول القادر على انتاجه المحول...وهنا المطب الذي نقع فيه معشر المبتدئين .
تعال نحل مثالك حتى تتضح الفكرة أكثر
قلت ان لديك مصدر جهد 6 فولت ولديك حمل قدرته 1.5 فولت ولكنك لم تذكر
كم تيار الحمل؟ تعل نضع فرضية أن الحمل هي لمبة LED ومن المعروف أن لمبة LED تيارها تقريبا 30mA أو 25mA لنقول 25 ملي امبير لضرب المثال.... هنا عرفنا ثلاث أطراف المعادلة وهي المقاومة = الجهد المراد طرحه ÷ تيار الحمل.

6- 1.5 = 4.5
R = 4.5 ÷ 0.025 = 180 Ohm
يعني تحتاج لمقاومة 180 اوم

لنأخذ مثال آخر لجهاز آخر ونفس المعطيات مصدر جهد 6 فولت وجهد الحمل 1.5 فولت ولكن تيار الحمل 40 ملي امبير .يعني التيار الساري في الدائرة هو 40 ملي امبير .
من نفس المعادلة :
6- 1.5 = 4.5
R = 4.5 ÷ 0.040 = 112.5 Ohm
يعني محتاج مقاومة 112.5 أوم.
ارأيت كيف تتغير المقاومة مع تغير تيار الدائرة ؟ (تيار الجهاز أو الحمل).
هذه مجرّد امثلة توضيحية أخي الحبيب ... إن اصبت فمن الله وإن اخطأت فمن نفسي...والله أعلم وأحكم

[shadyakso]

طيب تمام اوى كدة طيب انا هقولك انا هعمل اية وتقولى بقا كدة الموضوع صح ولا لا
انا عندى ادابتر بيطلع 2A 5V وانا محتاج منوا 1.5v 400mA
كدة هتبقا الحسبة
3.5/0.4= 875 اوم كدة صح ياباشا
