حل مشكله

[farooq2015]

اخواني جربت هذا الجزء الحمدلله شغال
http://upload.qariya.info/images/qariya-e15592de70.jpg

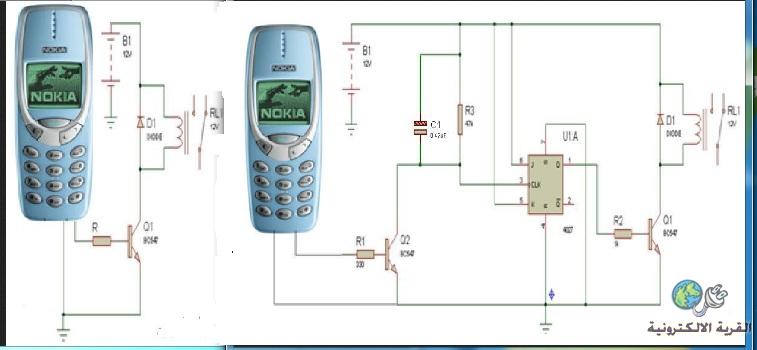

لكن لما اشبك الدائره كامله كما هذه الصوره تحت
الدائره دائما مغلقه على طول الريله شغاله والتيار الكهربائي يمر في الدائره
مع ان التوصيل صح والترانستورات شغاله اشتي اعرف سبب المشكله
http://upload.qariya.info/images/qariya-e2f6802d8e.jpg

[ماجد عباس محمد]

الروابط لا تعمل

[farooq2015]

اخي لقد قمت بتعديل الروابط وهي شغاله الان ممكن تفيدني

[ماجد عباس محمد]

لو الدائرة الأولى شغالة فهذا يعنى انك ترسل نغمة يلقط الريلاى و عندما تتوقف النغمة يتوقف الريلاى
فى الدائرة الثانية هل عندما ترسل نغمة، تنزل فولت الطرف 3 على المتكاملة و يصبح صفر و عندما تتوقف النغمة يعود 12 فولت؟؟

[farooq2015]

اخي في الدائره الثانيه الاساس عند ارسال النغمه تعمل على تشغيل الترانستور ثم يمر الى المتكامل ويعمل على تشغيل الترانستور الثاني ويبقى شغال الى ان تاتي نغمه اخر تعمل على فتحه فيطفاء
---------------
ولكن الدائره التي معي دائما مغلقه الريله شغاله من اول ما اوصل مصدر التيار 12ر بالدائره تبقى كذا شغاله دائما عملت رنه او لا تظل شغاله مدريش فين الخظاء
-----------
رجاء سعدوني

[ماجد عباس محمد]

اعلم كيف تعمل الدائرة وقد قلت لك هذا فى موضوعك السابق عن الفرق بين الدائرتين
وسؤالى لتتبع الخطأ فى التنفيذ

[نعيم البديري]

اخي العزيز الدائرة التي في اليمين تحتوي على مرجاح وهذا يحتاج لنبضة لكي يتغير ونبضة اخرى ليتغير مرة اخرى لذا فعدم عملها يرجع اما انت لاتعطيها النبضة الثانية من خلال معاودة الاتصال مرة اخرى او ان (مدخل النبضات في المرجاح ) لايحصل على التصفير الكافي عند اشتغال الترانزستور ربما اشارة تجهيز القاعدة ضعيفة ولايعمل الترانزستور كمفتاح حاول تقليل ممانعة الدخل او استخدام اشارة الهزاز بالموبايل لانها دي سي على ان تكون رنة واحدة ..تحياتي .

[farooq2015]

اخي انا شابك الهاتف من الهزاز ويعطي الفلتيه الكافيه تصل الى 1.4 فولت
بس المشكله اخي الان ان الدائره دائما مقفله الريله على طول شغال
سؤ شغت الجوال او لا
الدائره تشتغل من او ما اوصل التيار 12 فولت
مدريش ايش المشكله مع انه عد لتوصيل اكثر من مره
والقطع الحمدلله شغاله
-----------------------
بس بقي فقره اذا كان هنالك مشكله في المكثف القطبي هل يؤثر على عمل الدائره او لا
