السلام عليكم.

في أي مشروع هناك معلومات داخلة قد تكون درجة حرارة او شدة اضاءة ..... و معلومات خارجة هي نتاج اجراء عمليات ما على المعلومات الداخلة. فمثلا في دارة مقياس حرارة الكتروني المعلومة الخارجة هي قيمة درجة الحرارة في لحظة معينة. نستطيع أن نستعمل مجموعة من الليدات للتعبير عن درجة الحرارة أو مقياس غلفاني ازاحة مؤشره تتناسب مع درجة الحرارة ...
تمتاز هذه الطرق بالبساطة و السهولة لكنها لا تضاهي شاشة عرض التي بامكانها عرض النتائج بالحروف و الارفام أو بيانيا.
سوف نرى ان شاء الله كيف نستعمل شاشة LCD لعرض ما نريد بطريقة أكثر جاذبية و وضوح.
الشاشات المتوفرة نوعان:
1- شاشات نصية : تعرض مباشرة حروفا (لاتينية) و أرقاما و بعض الرموز. و هي سهلة الاستعمال لكنها محدودة (لا تعرض حروفا عربية مثلا).
2- شاشات بيانية ( Graphical ): يمكن التحكم في اي بكسل (أو مجموعة بكسلات معا) و بالتالي يمكننا عرض أي شيء نريد حتى الصور .

[DELTA67]

1-الشاشات النصية :

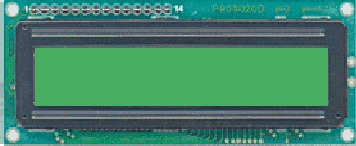

توجد منها عدة أنواع حسب عدد الاسطر التي يمكنها عرضها و عدد الحروف في كل سطر. منها ما يعرض سطرا واحدا ذو 16 أو 20 أو 40 حرفا و منها ما يعرض سطرين أو ثلاثة أو أربعة.

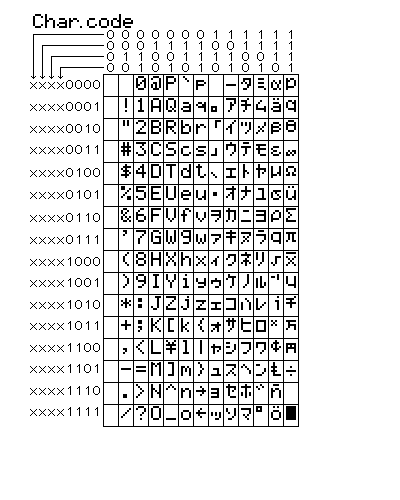

الحروف المعروضة هي لاتينية (او يابانية) مع الارقام العربية 0, 1, ....9 و بعض الرموز او ....الخ.
تعتمد هذه الشاشات على المتكاملة HD44780 التي بامكاننا ايجاد ملايين الصفحات حول كيفية برمجمتها على الشبكة.

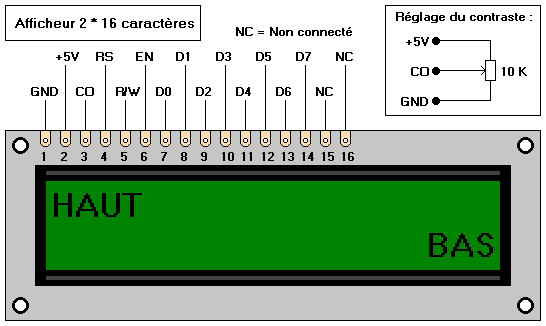

أقطاب الشاشة:

شرح الاقطاب:
1- الارضي.
2- جهد التغذية +5 فو.
3- جهد التباين contrast : تستعمل مقاومة متغيرة كما هو مو ضح على الصورة. يضبط هذا الجهد في حدود 0,8 فو كما يمكن توصيل هذا القطب بالأرضي (0فو) مباشرة.
4- مدخل التحكم : يحدد نوع المعلومات المرسلة للشاشة هل هي بيانات أو تحكم؟ اذا كان الجهد على الفطب 4 هو 5 فو فان المعلومة المرسلة هي بيانات للعرض و اذا كان 0 فو فانها كود تحكم ( محي الشاشة, الازاحة الى اليمين ..... الخ).
5- مدخل التحكم قراءة أو كتابة: اذا كان الجهد المطبق على هذا المدخل هو 5 فو هذا يشير الى الشاشة اننا نريد قراءة معلومات منها و اذا كان 0 فو فاننا نريد ارسال معلومات الى الشاشة. عادة للتسهيل يربط هذا المدخل بالارضي لاننا لسنا بحاجة لقراءة معلومات من الشاشة. و بالتالي تكون الشاشة مربوطة في حالة كتابة فقط.
6- مدخل نبضة الكتابة: بعد تثبيت المعلومات نرسل نبضة موجبة لكتابة المعلومات داخل الشاشة.
7 الى 14 : 8 مداخل D0---D7. هنا توضع المعلومات التي نريد ارسالها للشاشة. يمكن استعمال الـ 8 بت هذه كاملة أو 4 بت فقط (D4--D7 ) و هذا مهم جدا لتسهيل الدارة و الاحتفاظ بمخارج المتحكم لوظائف أخرى.
15 و 16 : أطراف الدايود المضيء للشاشة (ان وجد). 15 هو المصعد و 16 المهبط. لا تنسى استعمال مقاومة حماية.

هذا مثال لتوصيل الشاشة بالمتحكم:

[DELTA67]

2- الشاشات البيانية:

مساحة محجوزة

[DELTA67]

أردت أن أكمل الموضوع لكـــن للأسف لم أجد "زر التحريــــر" من أجل تعديل النـص!!!!

[ahm7373]

ممكن تكمل بإضافة رد جديد

[DELTA67]

اقتباس المشاركة الأصلية كتبت بواسطة ahm7373 ممكن تكمل بإضافة رد جديد

لمــاذا لا يترك المشرفون لكاتبي المواضيع امكانية تعديل النص و لو بعد مدة طويلة ؟؟

[DELTA67]

هــذا مثال عن وصل شاشة LCD على الــ PORTD للـ ATMEGA8 :
هذا البرنامج يقوم باعداد الشاشة للعمل بنظام 4 بت 4bit MODE ثم محيها و أخيرا يعر ض الحرفين A و E .


;******************************************************

.include "m8def.inc"          ; Definition file for ATmega8
;****************************************************
;* Program Constants
;******************************************************

.equ	lcdrs  = 0            ; RS sur PORTD,0
.equ	lcde = 1             ; E sur PORTD,1
                    ; D4-D7  sur PORTD,4-7

; ATTENTION: la tension de contraste broche CO doit être de l'ordre de 0,8 V


;******************************************************
;* Program Variables Definitions
;******************************************************
.def mpr =r16 ; Multipurpose Register
.def	wreg = r17
;****************************************************
;Code segment
.cseg

;Reset and Interrupt Vectors
.org		0x000         ; Define start of Code segment

		rjmp	reset	               	;Reset Handler
;*****************************************************
;* Func: RESET
;* Desc: Reset Handler Routine
;*****************************************************
;Reset procedure
reset:		    ;Set the stack pointer to the top of RAM
		ldi	mpr,low(RAMEND)
		out	SPL,mpr
        ldi	mpr,high(RAMEND)
		out	SPH,mpr
        rjmp MAIN
;****************************************************
;* Func: MAIN
;* Desc: Main Entry into program
;******************************************************
MAIN:

    ldi r16,0
	out PORTD, r16

    ldi	R16,0b11111111
    out	DDRD,R16                 ; Port D en sortie

    rcall LCD_INIT

	ldi	wreg, 0x41	               ;write 'A' to the LCD char data RAM
	rcall	LCD_DATA


	rcall delay
	ldi	wreg, 0x45	                ;write 'E' to the LCD char data RAM
	rcall	LCD_DATA

loop:
    rjmp  loop
;  ==============================================
;	Initialize LCD module
LCD_INIT:
	rcall delay2                  ; wait after power on

	ldi	wreg,0x20	                  ;Function set, 4 line interface
	out	PORTD,wreg               	       ;Put on port
    nop	                             ;wait for data setup time
	sbi	PORTD,lcde	                  ;Toggle enable line
	nop
	nop

	cbi	PORTD,lcde
	rcall	delay

;	At this point, the normal 4 wire command routine can be used

 	ldi	wreg,0x28                    ;0b00101000 = Function set, 4 wire, 2 lines, 5x7 font
	rcall	LCD_CMD
	rcall	delay

	ldi	wreg,0x0C                  ;0b00001100 = Display on, no cursor, no blink
	rcall	LCD_CMD
	rcall	delay

	ldi	wreg,0x06         ;0b00000110 = Address increment, no scrolling
	rcall	LCD_CMD
        rcall	delay

	ldi	wreg,0x01	           	;Clear LCD command
	rcall	LCD_CMD
	rcall	delay
ret
 ;==========================================
;	Send command in wreg to LCD
LCD_CMD:
	push	wreg		          ;Save character

	andi	wreg,0xF0	 ;Strip off lower bits
	out	PORTD,wreg	             ;Put on port

	nop			                 ;wait for data setup time

	sbi	PORTD,lcde                          ; Toggle enable line
	nop
	nop

	cbi	PORTD,lcde
	pop	wreg		               ;Recall character
	swap	wreg		                 ;Get lower nibble
	andi	wreg,0xF0	            ;Strip off lower bits
	out	PORTD,wreg	                   ;Put on port
    nop
	sbi	PORTD,lcde	                 ;Toggle enable line

    nop
	nop

	cbi	PORTD,lcde
ret
;===========================================
;	Send character data in wreg to LCD

LCD_DATA:
	push	wreg	                  	;Save character

	andi	wreg,0xF0	                ;Strip off lower bits
	out	PORTD,wreg	               ;Put on port
	nop
	sbi	PORTD,lcdrs	               ;Register select set for data
    nop
	nop

	sbi	PORTD,lcde	                ;Toggle enable line
	nop
	;nop

	cbi	PORTD,lcde
	pop	wreg		                 ;Recall character
	swap	wreg	                      	;Get lower nibble
	andi	wreg,0xF0                  	;Strip off lower bits
	out	PORTD,wreg	                    ;Put on port
	nop
	sbi	PORTD,lcdrs	                 ;Register select set for data
    nop
	nop

	sbi	PORTD,lcde	                       ;Toggle enable line
    nop
	nop
	cbi	PORTD,lcde
    cbi	PORTD,lcdrs
ret
; ===========================================
delay:
	clr	r2
	LCD_delay_outer:
	clr	r3
		LCD_delay_inner:
		dec	r3
		brne	LCD_delay_inner
	dec	r2
	brne	LCD_delay_outer
ret

delay2:
  ldi r20, 3
wait:
  rcall delay
  dec r20
  brne wait
ret

[DELTA67]

لاحظ سهولة استعمال الشاشات النصية. لعرض حرف (أو رمز) يكفي ارسال الكود أسكي ASCII الموافق له الى الشاشة.

و هــذه مجموعة الاوامر للتحكم بالشاشة:

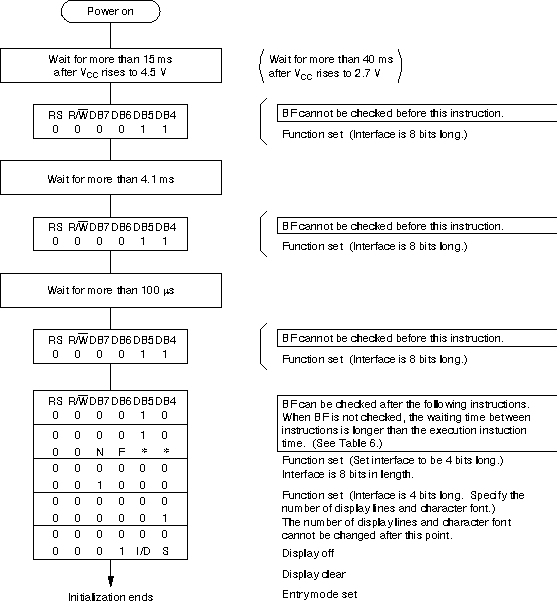

و أخيــــرا خوارزمية توضح كيف نعد الشاشة للعمل بــ 4 بت فقط:

أتمنى أنكم قد أستفدتم و لا تحرمونا من دعائكم.
