طريقة تصنيع دائرة لرفع الفولت

محمد منجود · 23-03-2013, 07:56 PM

ارجو من سياتكم معرفة طريقة تصنيع دائرة لرفع الفولت على ان يتم تغذيتها بجهد 12 فولت وتحرج جهد 220 فولت ارجو افادتى بكيفية تصنيع هذة الائرة مع خالص تحياتى

م.وليد الفرا · 23-03-2013, 10:28 PM

يمكنك الابحار في هذه الموسوعة للاستاذ المحترم سعيد قادر
http://www.qariya.com/vb/showthread.php?t=57786

محمد منجود · 24-03-2013, 10:18 AM

سيدى الفاضل قمت ورايت موضوع الاستاذ سعيد ولكن هذة الدائرة تنفيذها صعب الى حد ما اريد محطط دائرة بسيط يمكن تنفيذة بسهولة حيث ان هذة الدائرة موجودة بالسوق ولكن ثمنها مرتفع نسبيا ارجو من سياتكم اادتى ان كان يكمن تنفيذدائرة بمكونات اقل واسعار الى حد ما معقولة مع خالص تحياتى

فكروعلم · 24-03-2013, 12:57 PM

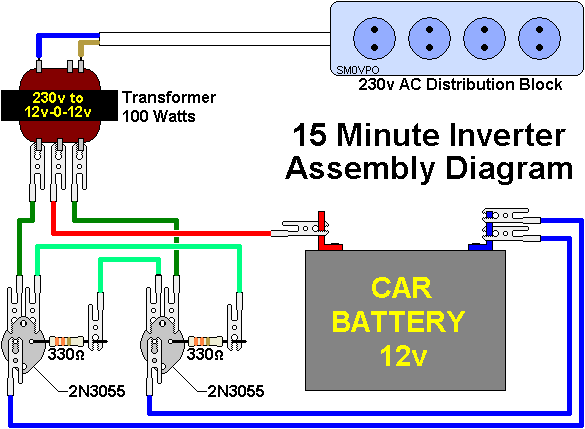

هذه أيسط دارة أنفرتر ولكن التردد غير دقيق ويمكنك تخفيض قيمة المقاومات إلى 100 أوم أستطاعة 5 واط حسب تجربة الأخ ياسر

محمد منجود · 24-03-2013, 08:51 PM

اشكرك سيدى الفاضل على هذة الدائرة ولكن ارجو من سياتكم توضيح طرقة عمل الترانس فورمر الخاص بالدائرة او من اين اجدة وطريقة توصيل الترانستور الموجود بالدائرة حيث انك لم تذكر اين طرف البيو والكلوكتر واميتلر ارجو الافادة

فكروعلم · 24-03-2013, 10:25 PM

أخي الغالي بالنسبة للمحول يمكن أن يكون محول 12 - 0 - 12 عشرة أمبير وبالنسبة للتوصيك بواعث الترانستورين موصولين بواسطة الخط الأزرق إلى سالب البطارية والمجمعين هم حسمي الترانستور وموصولين بالخط الأخضر الغمق مع أطراف المجول وموجب البطارية موصول إلى الطرف اأوسط للمحول باللون الأحمر أظن أن الشرح كافي

محمد منجود · 25-03-2013, 10:11 AM

الف شكر استاذى الفاضل
