[dedo_ryo]

السلام عليكم اخواني الكرام
عندي طابعه Hp laser jet 1005 p و كانت في اتم حالاتها
فجأه و انا بشغلها سمعت صوت فرقعه بسيط و لم تعمل

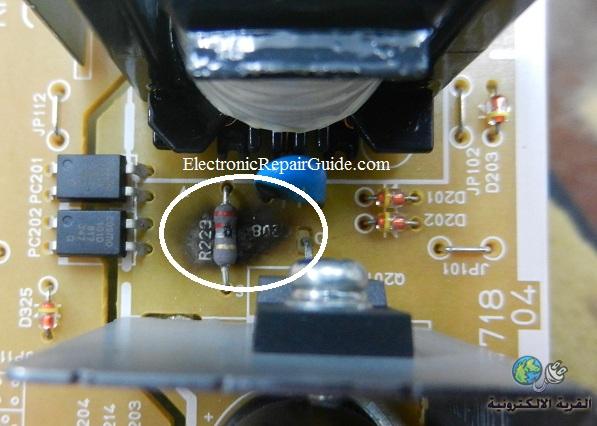

فتحت جانب الطابعه فوجدت احد المقاومات تالفه و قمت بتغيرها
ولكن من دون جدوي فقمت بالاستعانه بالانترنت مع احد اصدقائي و قمنا بقياس المكونات و وجدنا التالي

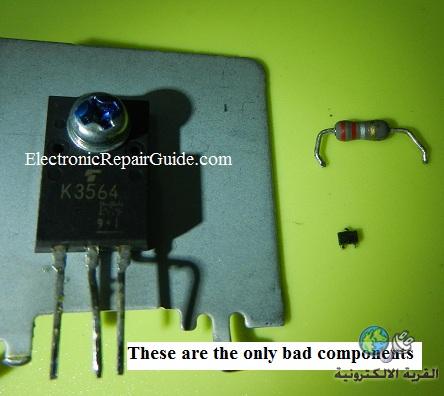

ترانسيستور K3564 تالف
و SMD transistor NPN transistor KTC4075
و مقاومه 0.22 تالفه
للاسف بحثت عند معظم محلات الاليكترونيات في الاسكندريه و لكني لم اجد تلك الاجزاء فارجو من الخبراء المساعده في ايجاد بدائل لهذه المكونات لاني في حاجه للطابعه و لا يسعني استبدال البورده كامله و لقد وجدت بعض الصور من الانترنت لكي تساعد الاخوه في ايجاد البدائل ....... ولا اراكم الله مكروها و شكرا علي المساعده

[dedo_ryo]

فينكم يا شباب المنتدي ........... ارجو المساعده

[Ghost 2003]

بسم الله الرحمن الرحيم
والسلام عليكم ورحمة الله وبركاتة

اخي العزيز

اولا شراء لمبة 220 فولت / 200 واط ويتم توصيلها بدلا من الفيوز الرئيسي للطابعة أو الجهاز وهي تسمي بتوصيل السريا تستخدم للحماية

2. موسفيت ورقمه هو 2SK3564 تالف

الداتا شيت أو كتيب المواصفات

http://datasheet.octopart.com/2SK356...t-10903637.pdf

http://www.datasheetcatalog.org/data...ji/2SK2645.pdf

ممكن استبدالة بهذا الرقم 2SK2645 أو باي رقم ذو كفاءة وجودة من عائلة 2SK
وقبل تركيب الجديد او البديل يتم قياس ما حوله.

و SMD transistor NPN transistor KTC4075 ويتم قياس ما حوله قبل استبداله بالجديد.

الترانزيستور رقم KTC4075 هو يساوي ترانزيستور رقم 2SC4075

ومن خلال محرك البحث الشهير جوجل يمكنك الحصول علي الداتا شيت بكتابة"datasheet 2sC4075.pdf"


قد يفيد هذا الكتيب في الحصول علي بديل للـ KTC4075

ومرفق لك جميع بدائل القطع الغريبة سواء صيني أو دولية (برجاء التثبت الدائم للملف لأنة علي موقع اخر يمكن خذفه أو ايقافه)

http://upload.qariya.info/up2/5Q0765.zip

و مقاومه 0.22 تالفه

[Ghost 2003]

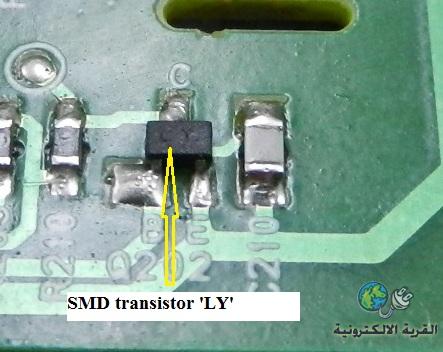

و SMD transistor NPN transistor KTC4075 ويتم قياس ما حوله لظهور قطع تالفة متصله به قبل استبداله بالجديد.

http://upload.qariya.info/images/qar...de386015ef.jpg

اكتب هذه العبارة في محرك بحث جوووووووجل "smd transistor code LY"

[dedo_ryo]

اقتباس المشاركة الأصلية كتبت بواسطة Ghost 2003 و SMD transistor NPN transistor KTC4075 ويتم قياس ما حوله لظهور قطع تالفة متصله به قبل استبداله بالجديد. http://upload.qariya.info/images/qar...de386015ef.jpg اكتب هذه العبارة في محرك بحث جوووووووجل "smd transistor code LY"

و عليكم السلام و رحمه الله اخي الكريم
بارك الله فيك و زادك من العلم و رفع منزلتك
و كما قال الحبيب محمد ( صلي الله عليه و سلم )
" خيركم من تعلم العلم و علمه "

[Ghost 2003]

اخي العزيز شكر جزيلاً لك

وارجوا منك اخبارنا بنتيجة الفحص والصيانة لكي نتعلم جميعاً من خبراتنا لأننا جميعاً طلاب للعلم.

واللهم اجعل كل ما تكتبه لنا في ميزان حسناتك يوم القيامة

[Ghost 2003]

بسم الله الرحمن الرحيم


اخي العزيز

يجب عليك تغير المقاومة الكربونية التالفه اولاً بقيمة 0.22 أوم 1/2 واط أو تغيرها بقيمة 0.33 أوم 1/2 واط.

ثم تركيب الموسفيت الجديد رقم 2SK3564 أو البديل برقم 2SK2645 أو باي رقم ذو كفاءة وجودة من عائلة 2SK


ونزع اي ازالة الفيوز Fuse الرئيسي للطابعة أو الجهاز ووضع علي اطراف الفيوز "مصباح السريا"

طريقة عمل السريا
(مصباح الحماية في دوائر البور)
ويحمي من تكرار احتراق موسفيت البور أو اي جزء أخر بدائرة البور أو الجهاز

تجد المصباح مضاء اضاءة تامة 100 × 100 اولاً اي اضاءة بيضاء حتى يتم شحن جميع المكثفات البور ثم بعد ذلك تجد اضاءة المصباح انخفضت وقد تجد اضاءة فتيلة المصباح تكاد "تحمر قليلاً" فبهذا تعلم ان دائرة البور سليمة 100 × 100

اما إذا ظلت اضاءة المصباح اضاءة "تامة بيضاء" فعلم ان مازال العيب بدائرة البور.

[Ghost 2003]

مصباح السريا التوصيل (توالي مع الجهاز)

تستخدم أحداهما:
أ. ٢٢٠ فولت بقوة ٢٠٠ واط
ب. ٢٢٠ فولت بقوة ١٠٠ واط
