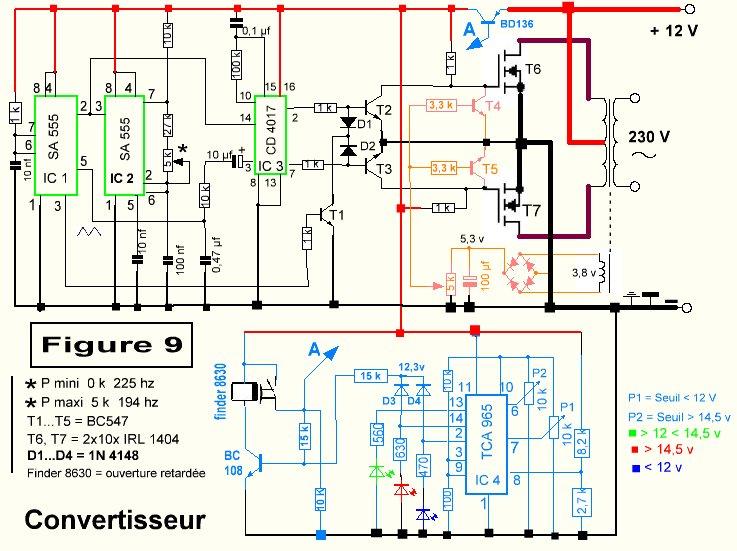

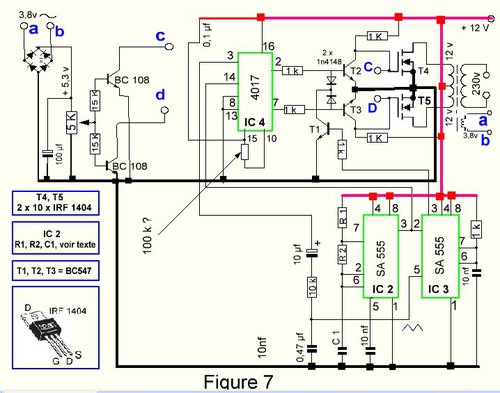

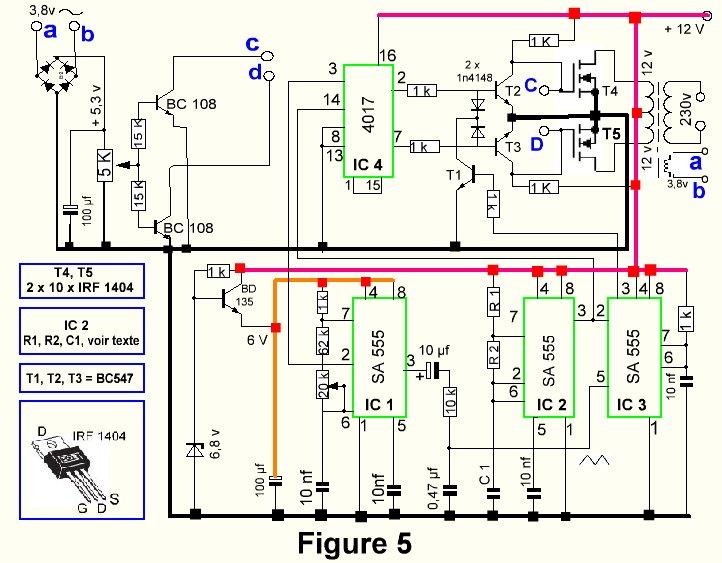

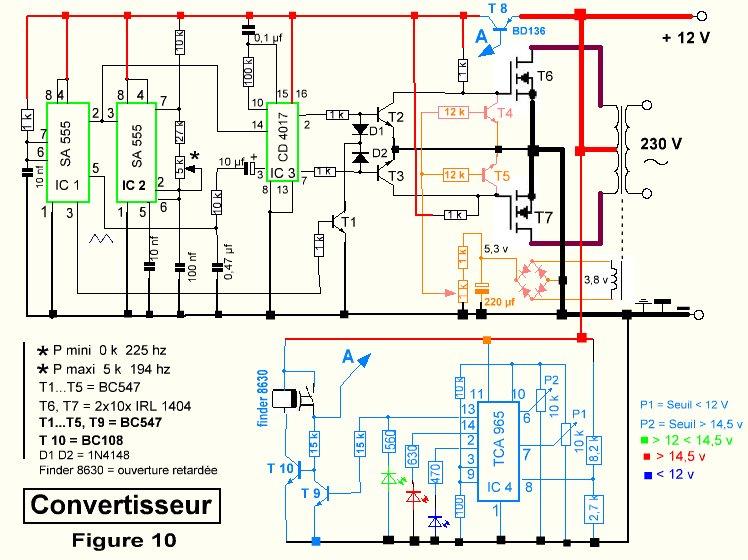

دائرة أنفيرتر ساين ويف

[zkzk]

دوائرة inverter ساين ويف








انا يا جماعه جديد في عالم الالكترونيات

[نعيم البديري]

بارك الله فيك اخي

[سعيد قادر]

بارك الله فيك المشكلة فى تردد الدائرة التردد من 194 هيرتز الى 225 هيرتز والاجهزة المنزلية يعمل على تردد 50 هيرتز

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة سعيد قادر

بارك الله فيك المشكلة فى تردد الدائرة التردد من 194 هيرتز الى 225 هيرتز والاجهزة المنزلية يعمل على تردد 50 هيرتز

صحيح اخ سعيد هذا التردد مستخدم لدى اجهزة الUPS حيث تستخدم في تجهيز الحاسبات وشاشات LCD يكون التردد فيها غير مهم لانها تستخدم بور سبلاي DC المدخل عن طريق (Rectefir توحيد ) وهذا التردد فيه ميزة تقليل حجم المحول لاعطاء قدرة مقبولة وكذالك امكانية التلاعب به لتنظيم خرج العاكس على جهد ثابت يعنى AVR عن طريق التحكم بالتردد .

[islam nagiub]

هل هذه الدائرة ناجحة ارجو الرد من حضراتكم وكم قيمة التردد

[islam nagiub]

ارجو افادتى ومساعدتى طلبت منى مقاومات قيمتها 220 اوم للانفرتر وانا باشتريها صاحب المحل قالى عايزها 220 اوم لكن كام وات 500 وات ولا 1 كيلو ولا ولا معرفتش ارد السؤال على اى اساس بحدد قيمة الوات للمقاومة

[ahm_far2002]

السلام عليكم
طيب مش ممكن التردد ينظبط بمقاومة ومكثف ولا ايه النظام
ياريت لو حد عنده رسمة pcb للدائرة يرفعها للتجربة وشكرا

[عمار الخادم]

السلام عليكم ممكن كيفية ضبط المحول من12 فولت للرفع220 في برنامج سيركت وزير اوبروتس لعمل محكاة للظائره كما في الصوره
