السلام عليكم:
في البداية كان يتم التقاط الصوت بمكرفون واحد و بثه بطريقة المونو Mono أي بسماعة (Loud speaker) واحدة و بهذا لم يكن بالامكان للمستمع تحديد موقع مصادر الاصوات التي يسمعها حيث أنها تأتي كلها من نقطة واحدة.
سنة 1884 تم أول بث للصوت بطريقة الستيريو Stereo حيث تم التقاط الصوت بواسطة ميكروفونين اثنين وضعا داخل أوبرا Garnier بباريس و ارساله للمستمعين ببناية مجاورة للاوبرا حيث يتم بثه بسماعتين . فكانت النتيجة صوتا ذو جودة كبيرة.
بواسطة الستيريو يستطيع المستمع تحديد مواقع مصادر الاصوات على خشبة المسرح مثلا. فيستطيع ان يميز حركة شخص يتحدث هل هو على اليمين ام على اليسار ....
أول فلم أنتج بطريقة الستيريو هو Fantasia لشركة وولت ديزني لكن لم يمكن بالامكان استغلال هذه الخاصية الجديدة في كل دور عرض السينما لأن هذا يتطلب رأس قارئ مزدوج و اجهزة تكبير صوت مزدوجة (لأن الصوت الستيريو يبث على قناتين كما رأينا سابقا).
لجلب المزيد من الزبائن لدور العرض كان على منتجي الافلام ابتكار طرق جديدة لشد المشاهد و اثارته. فكان ان انتجت مخابر شركة دولبي Dolby سنة 1982 تقنية جديدة تسمى الصوت المحيطي SURROUND SOUND . حيث يتم مزج قناة ثالثة و هي الاصوات الخلفية (المحيطة) داخل قناتي الاستيريو العاديتين و بهذا يمكن للاجهزة العادية بث الصوت كالسابق دون تغيير بينما القاعات المزودة بجهاز ديكودر دولبي يمكنها استخراج القناة الثالثة و بث الاصوات المحيطة بسماعة توضع خلف المشاهدين.

كيف يتم مزج قناة الاصوات المحيطة؟
يتم ذلك بطريقة سهلة جدا حيث يتم اولا تخفيض مستوى الاشارة بـ 3dB و تحديد مجال الترددات الىKHz 7 ثم
تاخيرها بـ 20 مللي ثا بعد ذلك تمزج الثلاث قنوات ( يمين Right يسار Left و محيطة (خلف) Surround) داخل ماتريكس Matrix و النتيجة تكون قناتين فقط.
الأفلام التي بها تراك للصوت بتقنية الدولبي سيراوند تحمل اللوغو التالي:

الدولبي برولوجيك Dolby PROLOGIC:
سنة 1987 طورت دولبي تقنيتها حيث تم اضافة قناة رابعة هي قناة الوسط CENTER و التي تعطي وضوحا أكثر للكلام خاصة.

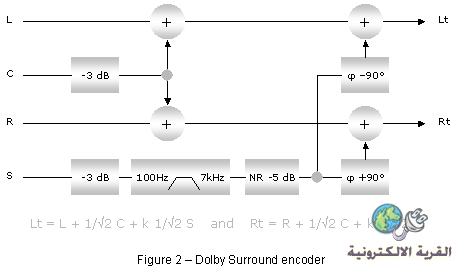

طبعا تم تغيير الماتريكس لكي يتم مزج هذه القنوات الاربع في قناتين فقط . و هذا هو المخطط :

يتم المزج حسب المعادلات التالية:

Left = Stereo Left Channel + 70.7% Center Channel + 70.7% Surround Channel
Right = Stereo Right Channel + 70.7% Center Channel - 70.7% Surround Channel

في نفس الوقت تم تطوير الديكودر الذي يعيد فصل القنوات عن بعضها وتم تسميته PROLOGIC حيث تمت زيادة نسبة الفصل بين القنوات التي لم تكن سوى 3dB فأصبحت 30dB و هذا مما أدى الى زيادة الدقة في تحديد جهة قدوم الصوت.

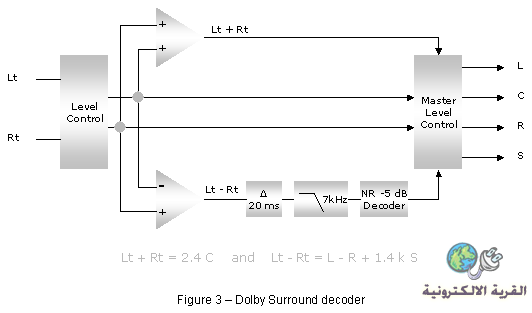

و هذا مخطط لديكودر سيرراوند عادي:

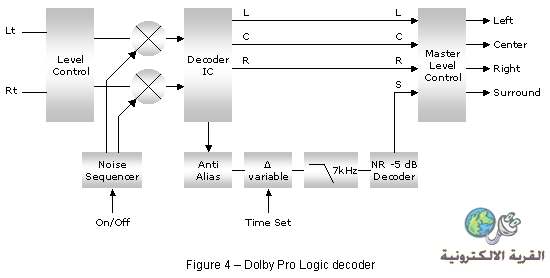

و آخر لديكودر برولوجيك:

الجهاز الذي يحتوي على ديكودر نوع برولوجيك يحمل اللوغو التالي:

الدولبي برولوجيك 2 Dolby Prologic II :
شهر أوت (أغسطس) سنة 2000 تم تطوير الديكودر و ذلك باستعمال دارات رقمية حيث أمكن فصل 5 قنوات عوضا عن 4 بالاضافة لقناة سادسة خاصة بالترددات المنخفضة جدا Subwoofer و هذا ما يعرف بـ 5.1 .
القنوات الخمس هي قناتي الستيريو العاديتين (الامام) + قناة الوسط + قناتين استيريو للخلف.

الدولبي برولوجيك 2 اكس Dolby Prologic IIx :
ظهر سنة 2003 و هو يمكن من استخراج 7 قنوات اي 6.1 أو 8 قنوات أي 7.1 انطلاقا دائما من قناتي الصوت للفلم المنتج حسب تقنية دولبي سيراوند.
و الجديد هنا أننا نستطيع التحصل على 6 قنوات 5.1 من اي صوت استيريو عادي حتى لو لم يكن بتقنية دولبي و هذا مهم جدا للافلام القديمة أو الموسيقى حيث نتحصل على صوت محيطي خاصة اذا كان تسجيل ستيريو ذو نوعية جيدة.

الدولبي ديجيتال Dolby DIGITAL أوAC3 أو DD:
هي تقنية رقمية لتركيب 6 قنوات منفصلة في شريط (تراك) صوتي واحد. و بما أنها رقمية فالصوت أحسن بكثير كما أن عدم مزج القنوات يعطي دقة عالية جدا للتمييز بين مصادر الاصوات و مكانها. هذه التقنية نجدها في أقراص الديفيدي و القنوات الفضائية خاصة ذات الوضوح العالي (أتش-دي).

تقنية السماعات الافتراضية لدولبي Dolby VIRTUAL SPEAKERS :
وجود 6 سماعات مع الاسلاك اللازمة لتوصيلها بالمكبر قد لا يروق للبعض لذلك طورت دولبي تقنية للحصول على صوت محيطي و ذلك باستعمال سماعتين فقط (مثل الستيريو العادي) و هذا بالاعتماد على الدراسات الصوتية المتطورة و الغوريتمات وصول الصوت الى رأس الانسان HTRF .

تقنية الدولبي هيدفونDolby HEADPHONE:
هنا يتم الحصول على صوت محيطي باستعمال سماعتي رأس ستيريو عاديتين (طبعا ذات نوعية جيدة تكون أفضل).
ملاحظة: ديفيدي فلم Pearl Harbor يحتوي على تراك بهذه التقنية و بالتالي ما عليك سوى وضع سماعتي رأس و الغوص داخل الفلم ...
(أرجوا من أي شخص بامكانه التأكد من هذه المعلومة موافاتنا بتجربته لأنني شخصيا لا أملك الفلم و لا حتى قارئ ديفيدي)

و أخيرا توجد عدة تقنيات أخر للاصوات المحيطة كالـ DTS أو الـ DTS NEO 6 أو SRS أو غيرها الكثير.
أتمنى أنكم قد أستفدتم و حلمي أن أقوم بتركيب دارة ديكودر دولبي برولوجيك فالرجاء من كل من لديه معلومات أن يفيدنا و شكرا.



-----------------------------------------------------
مـــــواضـــيعــي: (أنقـــر على العنوان لتصفح الموضوع)

- ما رأيكم في مشروع يناء حاسوب موافق للـ IBM PC 5150 ؟؟

- مبرمجة الـــ PIC داخل الدارة In Circuit.

- وصل بطاقة SD أو MMC بالـــ ATMEGA8.

- مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!

- دارة بسيطة جدا لعرض نص على شاشة التلفزيون.

- مبرمجات PIC بسيطة جدا.

- أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!!

- مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB .

- أضف شاشة عرض LCD الى مشاريعك.

- ما رأيكم في مشروع دايزك DISEQC ؟؟

- هل تعرف LTSPICE IV ؟ برنامج محاكاة احترافي قوي و مجاني.

- تعالوا نتعرف على الصوت المحيطي SURROUND SOUND .

[kishoko]

جزاك الله عنا خيرا و اكسبك من العلم الكثير و لكن لدى سؤال هام هل يمكن عمل دائرة الكترونيه يمكنها تمييز الاصوات ؟
