دارة الكترونية للنقاش ( 31 )

[فكروعلم]

السلام عليكم

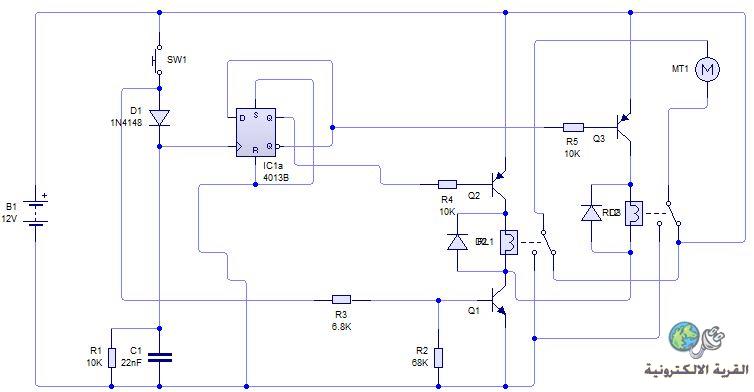

أقدم لكم الدارة 31 من سلسلة دارة الكترونية للنقاش للوصول لمعرفة وظيفتها وطريقة عملها

[seakrokram]

السلام عليكم ورحمه الله وبركاته
اخي الحبيب ياسر
من الوهله الاولى ان للدائرة هي للسيطرة على دوران الماطور بلاتجاهين

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
اخي الحبيب ياسر
من الوهله الاولى ان للدائرة هي للسيطرة على دوران الماطور بلاتجاهين

السلام عليكم ورحمة الله اخي العزيز seakrokram اولا الدائرة مقدمة من قبل الاخ الحبيب والاستاذ العزيز فكروعلم ولاكن لاخسارة طبعا بان نقول للاخ ياسر المتالق اخي الحبيب فهو حبيب وعزيز ايضا ربما شغلته الحياة عنا هذه الايام ,بالنسبة للدائرة اتفق معك على الوظيفة ولكن تحتاج لتعديل بسيط في ذكر دقة العنوان واضن ان العنوان المناسب هو (دائرة قلب اتجاه محرك عبر مفتاح ضغط واحد) الان اترك لك شرح وتفصيل الدائرة فانت الاولى بذكر الوظيفة . نلتقي مساء اليوم بعون الله .

[seakrokram]

السلام عليكم ورحمه الله وبركاته
انا اسف اخي الحبيب نعيم لاني لم اقرا اسم صاحب الدائرة كما اعتذر من استاذي وحبيبي الاستاذ محسن
لاني كنت معتمد على مشاركه سابقه بان يكلف اخي ياسر بتقديم الدائرة 31

[فكروعلم]

السلام عليكم
كيفكم أحبتي الغاليين
الأخ ياسر مشغول وأن شاء الله سنراه يقدم الدارة 32
بالنسبة للدارة حاولو التركيز جيداً في الدارة قبل شرحها ولا تتعجلوا في العجلة الندامة وفي التأني السلامة

صحيح هي تشغل محرك بإتجاهين من خلال ضاغط واحد ولكن بأسلوب معين يجب ذكره وشرح مبدأ العمل

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
كيفكم أحبتي الغاليين
الأخ ياسر مشغول وأن شاء الله سنراه يقدم الدارة 32
بالنسبة للدارة حاولو التركيز جيداً في الدارة قبل شرحها ولا تتعجلوا في العجلة الندامة وفي التأني السلامة

صحيح هي تشغل محرك بإتجاهين من خلال ضاغط واحد ولكن بأسلوب معين يجب ذكره وشرح مبدأ العمل

السلام عليكم ورحمة الله : فيما يخص الاسلوب فهو جميل والشرح (تحت اليد هههه) مجرد اضغط المفتاح (copy) يكون النقاش تحت اليد واضغط (paste) وارفع يدي يكون الشرح قد تم وانتهى كل شيء انتظر مشاركات الاخوة الباقين كي لايعتبوا علينا باخذ حصتهم من النقاش تحياتي حبيبي استاذ محسن فكرة رائعة ولها تطبيقات عديدة مفيدة ومهمة ..

[seakrokram]

السلام عليكم وحمه الله وبركاته
ادخل على شرح الدائرة مباشرة لاني في عجله من امري
في البدايه باسم الله
نضغط على بوش سويج sw1 حيث تاتي نبضه موجبه الى مدخل المتكامله 4013
التي بدورها تخرج اخراجين منطقيين (0) و(1) على كل من اخراجيها
الاخراج المنطقي صفر يذهب الى قاعدة q3 مما يودي الى عمله بنفس الوقت النبضه الموجبه من بوش سويج sw1 تذهب الى الترانسسترq1 مما يودي الى عمله اما النبضه الموجبه من المتكامله تصل الى الترانسستر q2 مما يودي الى احكام غلقه اي لايعمل
ينتج من ذلك توصيل ملامسات الرلي rl2 حيث يتم توصيل التغذيه للماطور بالطريق التالي
موجب البطاريه الى ملامسات rl1 التي في وضع الراحه والى الماطور والى ملامسات الرلي rl2 العامله بفعل عمل الرلي rl2 حيث يدور الماطور باتجاه معين
وعندما نضغط على البوش سويج sw1 مرة اخرى تتبدل وضعيه الخرجين للمتكامله 4013 بالعكس
اي الاخراج المنطقي (1) يصبح (0) والاخراج الاخر (0) يتحول الى اخراج (1) تذهب المنطق (1) الى قاعدة q3 والنبضه (0)تذهب الى q2 حيث يعمل الترانسستر q2 ويتوقف الترانسستر q3 وبالتالي تتوصل الرلي rl1 وتتوقف عن العمل الرلي rl2
ت1هب التغذيه الى الماطور بالطريق التالي
موجب البطاريه ملمسات rl2 التي في الراحه والى الماطور والى ملامسات rl1 العامله والى الارضي حيث يدور الماطور عكس دورانه الاولي و
وكلما نضغط على البوش سويج تتبدل اتجاه الماطور
اسف على الاطاله

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم وحمه الله وبركاته
ادخل على شرح الدائرة مباشرة لاني في عجله من امري
في البدايه باسم الله
نضغط على بوش سويج sw1 حيث تاتي نبضه موجبه الى مدخل المتكامله 4013
التي بدورها تخرج اخراجين منطقيين (0) و(1) على كل من اخراجيها
الاخراج المنطقي صفر يذهب الى قاعدة q3 مما يودي الى عمله بنفس الوقت النبضه الموجبه من بوش سويج sw1 تذهب الى الترانسسترq1 مما يودي الى عمله اما النبضه الموجبه من المتكامله تصل الى الترانسستر q2 مما يودي الى احكام غلقه اي لايعمل
ينتج من ذلك توصيل ملامسات الرلي rl2 حيث يتم توصيل التغذيه للماطور بالطريق التالي
موجب البطاريه الى ملامسات rl1 التي في وضع الراحه والى الماطور والى ملامسات الرلي rl2 العامله بفعل عمل الرلي rl2 حيث يدور الماطور باتجاه معين
وعندما نضغط على البوش سويج sw1 مرة اخرى تتبدل وضعيه الخرجين للمتكامله 4013 بالعكس
اي الاخراج المنطقي (1) يصبح (0) والاخراج الاخر (0) يتحول الى اخراج (1) تذهب المنطق (1) الى قاعدة q3 والنبضه (0)تذهب الى q2 حيث يعمل الترانسستر q2 ويتوقف الترانسستر q3 وبالتالي تتوصل الرلي rl1 وتتوقف عن العمل الرلي rl2
ت1هب التغذيه الى الماطور بالطريق التالي
موجب البطاريه ملمسات rl2 التي في الراحه والى الماطور والى ملامسات rl1 العامله والى الارضي حيث يدور الماطور عكس دورانه الاولي و
وكلما نضغط على البوش سويج تتبدل اتجاه الماطور
اسف على الاطاله

على الرغم من العجلة فالكلام جميل والاسلوب رائع في الكلام والتصميم ايضا ولم تبقى لي حجة كي انقل ماكتبته في صفحة الورد عن شرح الدائرة لان ماكتبته ذكره اخي المتالق حقا seakrokram ماعدى طريقة الشرح بالعراقي ((هههه هذه مزحة فنحن عرب جميعا واخوة في الله واللسان )) تحياتي .
