اقتباس:
المشاركة الأصلية كتبت بواسطة زكرياء المغربي
السلام عليكم و رحمة الله

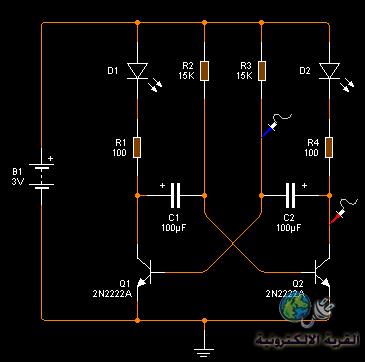

اخواني أود أن أسألكم بضعة أسئلة حول هذه الدارة
سؤال حول تصرف الدارة :
حسب ما رأيت، ففي البداية يمر التيار يمر من المقاومة r2 لفتح الترانزستور q1 فيتوهج الليد d2 و يتم شحن المكثفة c2 لأن التيار لن يمر من d1 لأن قاعدة الترانزستور مفلقة (q1)، ثم عندما يشحن c2 يفرغ في قاعدة q1 عند إذن يشحن c1 و يشتعل d1 طوال مدة تفريغ c2 حتى تنتهي ليغلق الترانزستور q1 و يبدأ c1 في تفريغ شحنته في قاعدة q2 ليشتعل d2 فيتم شحن المكثفة c2 من جديد و هكذا
فإن تفضلتم أن تدلوني على موضع الخطأ
أسئلتي :
- ما الفائدة من المقاومات r2 و r3 ؟
- هل يمكن تغير المكثفات الالكتروليتية بأخرى عادية ؟
- و ما الفرق بين استعمال المكثفين ؟
|
فى الحقيقة اخى زكي رايك يحتمل الصواب و يحتمل الخطأ
مكمن الخطأ اخى زكي و انا لا ازكي نفسي بل هذا اجتهاد منى
قد يحتمل الصواب
هو ان زمن التفريغ الذي تتحدث عنه نغيره باسم اخر وهوزمن الشحن
نعم هناك شحن وتفريغ لكن زمن الشحن هو الذي يجعل قاعدة الترانزستور
تفقد جهدها فتوقف عن العمل و لن يضيء الليد
اذن :
لو فرضنا اننا نزعنا كلا المكثفين فاننا سنلاحظ توهج كلا الليدين
لان الشروط توفرت و التغذية توفرت فى كل قاعدةترانزستور و الامر تمام
فبداية توهج ليد دون الاخر هو بداية شحن المكثف الفلاني دون الاخر
ثم تبدا عملية دورة التفريغ و الشحن و بالتناوب
-
الفائدة من المقاومات r2.r3 هو تامين التغذية للترانزستورين
يعنى تغذية الترانزستورات كما هو متداول و بدوننهما او احداهما فلاتعمل الدارة
- نعم يمكن تغيير المكثفات كما شئت عند زيادة السعة يزداد وقت الوميض و يطول ...وان قلت سعة المكثفات الى بعض الميكروفارات او دونها فسوف يتسارع الوميض الى ان يصبح رنينا نغمة
- اعتقد انه لا يوجد فرق يستهل الاشارة او التوضيح اما اختلافهما فهو يؤثر مباشرة على وقت الوميض
حتى المقاومات r2 r3 اذا اختلفت قيمها سوف تؤثر على تسارع الوميض
فكل ما قلت تسارع الوميض لتناقص زمن الشحن
وكل ما ازدادات قيمها ازداد زمن الشحن الشحن و طال زمن توهج الليد
تقبل منى احر التحايا اخى زكي
و نشكرك و اشكرك بدوري على همتك المرتفعة الملحوظة و شغفك
فى نيل النصيب الكامل الرائع فى الالكترونيات
